Collegamenti elettrici

Questa pagina riunisce le informazioni principali per riconoscere ingressi, uscite e collegamenti della centralina SOL-7000.

Lo scopo è evitare equivoci durante l'installazione: la presa di ingresso alimenta la centralina, l'uscita superiore è dedicata alla lampada dimmerabile, l'uscita inferiore è dedicata al carico ON/OFF, e i jack laterali sono ingressi di segnale a bassissima tensione.

Schema elettrico di collegamento della centralina SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

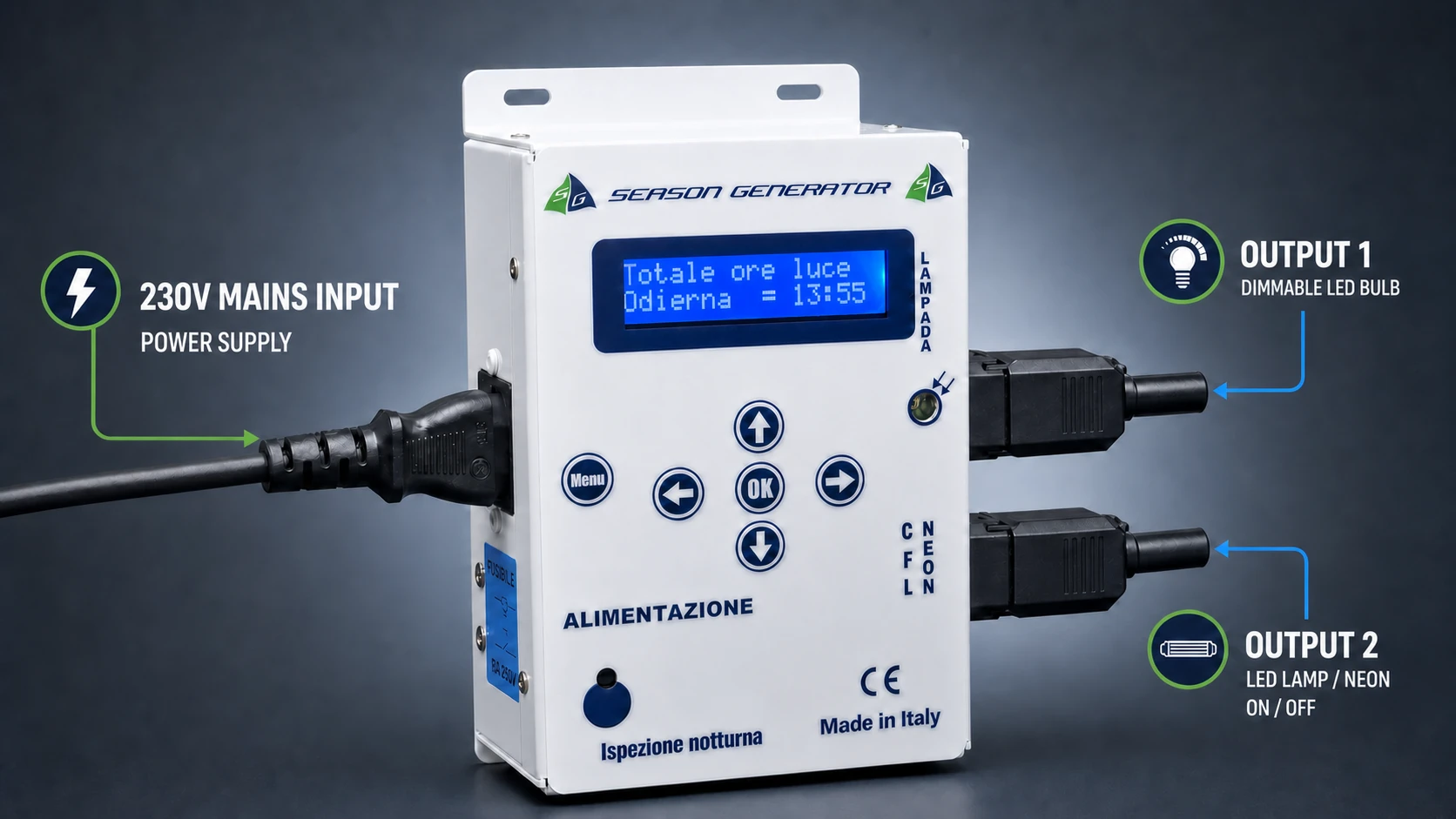

Vista generale del prodotto

La vista del prodotto mostra la disposizione pratica dei collegamenti:

• sul lato sinistro entra l'alimentazione di rete 230 V~;
• l'uscita superiore comanda la lampada dimmerabile;
• l'uscita inferiore comanda il neon o un carico ON/OFF;
• il pulsante di ispezione notturna si trova sul frontale;
• i jack laterali servono per accessori a bassissima tensione, come fotocellula esterna e comando remoto di ispezione, se previsti dalla versione installata.

Come è fatto il circuito

L'alimentazione entra dalla presa IEC C14. Fase e neutro alimentano l'elettronica interna e gli stadi di uscita. La fase è protetta dal fusibile integrato nella presa di alimentazione.

Le due uscite IEC C13 non hanno la stessa funzione:

Collegamento	Posizione	Funzione	Carico previsto
Ingresso rete IEC C14	lato alimentazione	alimenta la centralina	cavo di rete idoneo
Uscita IEC C13 superiore	lato uscite, in alto	uscita dimmerata a TRIAC	lampada dimmerabile compatibile
Uscita IEC C13 inferiore	lato uscite, in basso	uscita ON/OFF	neon, alimentatore o carico non dimmerato compatibile
Jack 3,5 mm	lato alimentazione	ingressi di segnale	fotocellula esterna o pulsante remoto, se previsti

Uscita dimmerata superiore

L'uscita superiore è quella da usare per la lampada che realizza alba e tramonto. La centralina regola la potenza in modo graduale seguendo programma, durata alba, durata tramonto e profilo lampada selezionato.

Collegare su questa uscita solo lampade dichiarate dimmerabili e compatibili con la modalità scelta. Una lampada non adatta può sfarfallare, non spegnersi correttamente o danneggiarsi.

Uscita ON/OFF inferiore

L'uscita inferiore lavora come accensione e spegnimento. È pensata per il neon o per carichi che non devono essere regolati in dimmerazione.

Questa uscita viene usata nelle modalità che prevedono il passaggio tra lampada e neon oppure l'accensione contemporanea di lampada e neon durante la luce piena.

Ingressi jack a bassissima tensione

I jack da 3,5 mm non sono uscite di potenza. Servono solo per accessori di comando o misura, secondo la versione del prodotto.

Non collegare tensione di rete ai jack

Sui jack da 3,5 mm non deve mai essere applicata tensione di rete. Collegare solo accessori previsti da Season Generator o contatti puliti indicati dalla documentazione del prodotto.

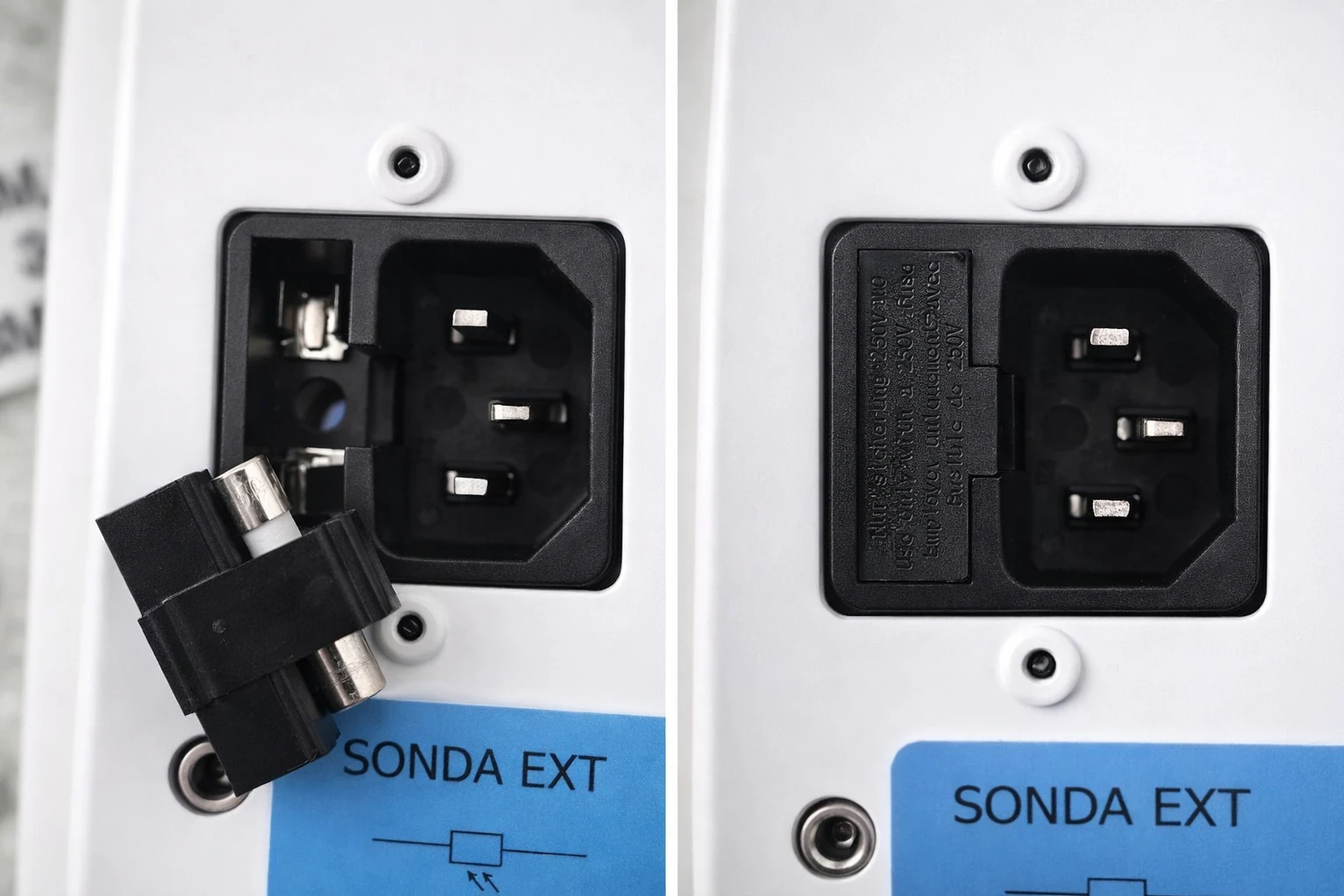

Fusibile integrato

Il fusibile si trova nel cassetto integrato nella presa IEC C14 di alimentazione.

Per sostituirlo:

1. scollegare completamente il cavo di alimentazione;
2. estrarre il cassetto portafusibile;
3. sostituire il fusibile solo con uno dello stesso tipo e valore indicato per la centralina;
4. richiudere il cassetto prima di ricollegare l'alimentazione.

Non ponticellare mai il fusibile e non usare valori diversi da quelli previsti.

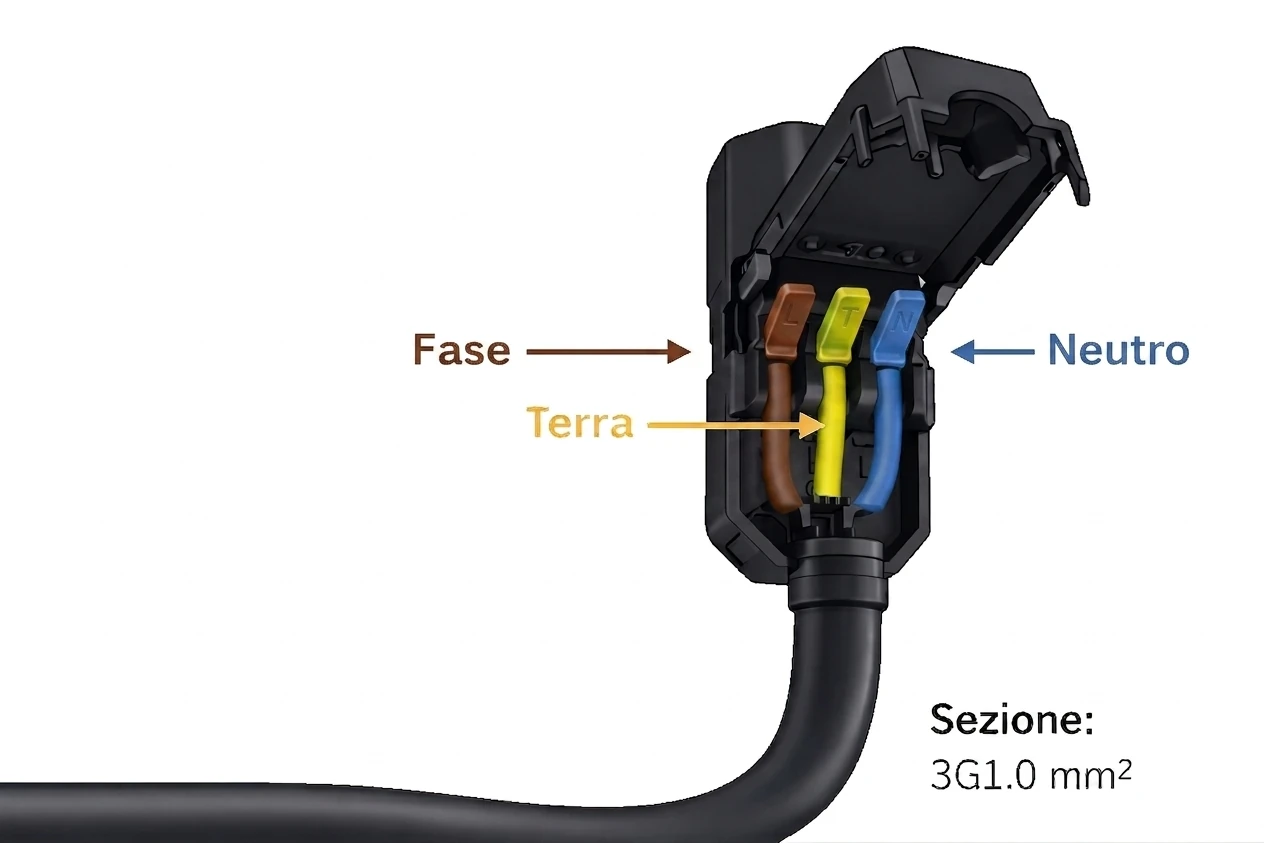

Spinotti di uscita verso le sorgenti luminose

La figura mostra il cablaggio degli spinotti IEC smontabili da utilizzare sulle uscite della centralina, cioè verso le sorgenti luminose collegate a SOL-7000.

Il principio è lo stesso per entrambe le uscite:

Morsetto	Conduttore	Funzione
L	marrone	fase comandata dall'uscita della centralina
N	blu	neutro verso la sorgente luminosa
T / terra	giallo-verde	protezione di terra, se prevista dalla lampada o dal corpo illuminante

Sull'uscita superiore lo spinotto alimenta la lampada dimmerabile usata per alba e tramonto. Sull'uscita inferiore lo spinotto alimenta il neon o il carico ON/OFF.

Serrare correttamente i morsetti e il pressacavo. Il collegamento delle uscite deve essere eseguito da personale qualificato e sempre con la centralina scollegata dalla rete.

Controlli prima dell'accensione

Prima di alimentare SOL-7000 controllare:

• cavo di alimentazione e terra;
• fusibile inserito e corretto;
• lampada dimmerabile collegata all'uscita superiore;
• neon o carico ON/OFF collegato all'uscita inferiore, se previsto;
• jack collegati solo ad accessori a bassissima tensione;
• modalità Lampada+Neon, Solo lampada o Lamp(ON)+Neon coerente con l'impianto realizzato.
