Elektrik bağlantıları

Bu sayfa SOL-7000 kontrol ünitesinin girişlerini, çıkışlarını ve bağlantılarını tanımak için ana bilgileri bir araya getirir.

Amaç, kurulum sırasında yanlış anlamaları önlemektir: giriş soketi kontrol ünitesine güç verir, üst çıkış kısılabilir lambaya ayrılmıştır, alt çıkış AÇIK/KAPALI yüküne ayrılmıştır ve yan jaklar çok düşük voltajlı sinyal girişleridir.

SOL-7000 kontrol ünitesinin elektrik bağlantı şeması - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

Ürünün genel görünümü

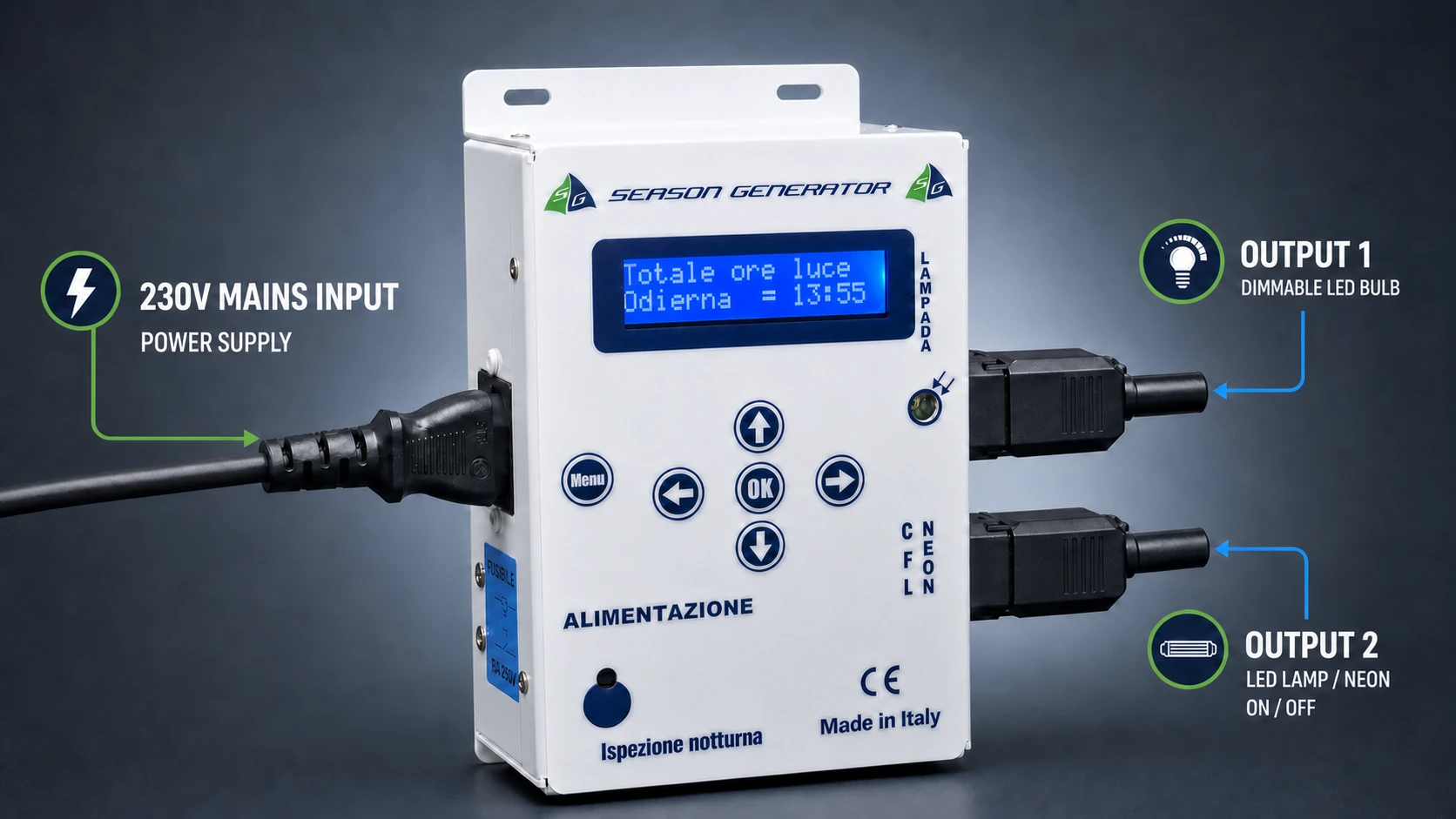

Ürün görünümü bağlantıların pratik düzenini gösterir:

• şebeke güç kaynağı 230 V~ sol taraftan girer;
• üst çıkış kısılabilir lambayı kontrol eder;
• alt çıkış neon veya yükün AÇIK/KAPALI olmasını kontrol eder;
• gece inceleme düğmesi ön tarafta bulunur;
• Yan jaklar, kurulu versiyonda öngörülmüşse, harici fotosel ve uzaktan inceleme kontrolü gibi çok düşük voltajlı aksesuarlar için kullanılır.

Devre nasıl yapılır

Güç IEC C14 soketinden gelir. Dahili elektroniklere ve çıkış aşamalarına faz ve nötr güç sağlar. Faz, prizdeki entegre sigorta ile korunur.

İki IEC C13 çıkışı aynı işleve sahip değildir:

Bağlantı	Konum	İşlev	Beklenen yük
IEC C14 şebeke girişi	güç kaynağı tarafı	kontrol ünitesine güç sağlar	uygun ağ kablosu
IEC C13 üst çıkış	çıkış tarafı, üst	karartılmış TRIAC çıkışı	uyumlu kısılabilir lamba
IEC C13 alt çıkış	çıkış tarafı, alt	AÇIK/KAPALI çıkışı	neon, güç kaynağı veya uyumlu karartılmamış yük
3,5 mm jak	güç kaynağı tarafı	sinyal girişleri	varsa harici fotosel veya uzaktan kumanda düğmesi

Üst soluk çıkış

Üst çıkış, şafak ve akşam karanlığını yaratan lamba için kullanılacak çıkıştır. Kontrol ünitesi, programı, gün doğumu süresini, gün batımı süresini ve seçilen lamba profilini takip ederek gücü kademeli olarak düzenler.

Bu çıkışa yalnızca kısılabilir ve seçilen modla uyumlu olduğu bildirilen lambaları bağlayın. Uygun olmayan bir lamba titreyebilir, düzgün kapanmayabilir veya hasar görebilir.

Daha düşük AÇIK/KAPALI çıkışı

Alt çıkış açık ve kapalı olarak çalışmaktadır. Neon veya kısılması gerekmeyen yükler için tasarlanmıştır.

Bu çıkış, lamba ile neon arasında geçiş yapılmasını veya tam ışık sırasında lamba ile neonun aynı anda açılmasını içeren modlarda kullanılır.

Çok düşük voltajlı jak girişleri

3,5 mm jaklar güç çıkışı değildir. Ürün versiyonuna bağlı olarak yalnızca kontrol veya ölçüm aksesuarları için kullanılırlar.

:::tehlike Şebeke voltajını jaklara bağlamayın 3,5 mm jaklara asla şebeke voltajı uygulanmamalıdır. Yalnızca Season Generator tarafından öngörülen aksesuarları bağlayın veya ürün belgelerinde belirtilen temas noktalarını temizleyin. :::

Dahili sigorta

Sigorta, IEC C14 güç soketine entegre edilmiş çekmecede bulunur.

Değiştirmek için:

1. Güç kablosunu tamamen çıkarın;
2. Sigorta tutucu çekmecesini çıkarın;
3. sigortayı yalnızca kontrol ünitesi için belirtilen aynı tip ve değerdeki sigortayla değiştirin;
4. Gücü yeniden bağlamadan önce çekmeceyi kapatın.

Sigortayı kesinlikle köprülemeyiniz ve öngörülenlerin dışında değerler kullanmayınız.

Işık kaynaklarına doğru çıkış fişleri

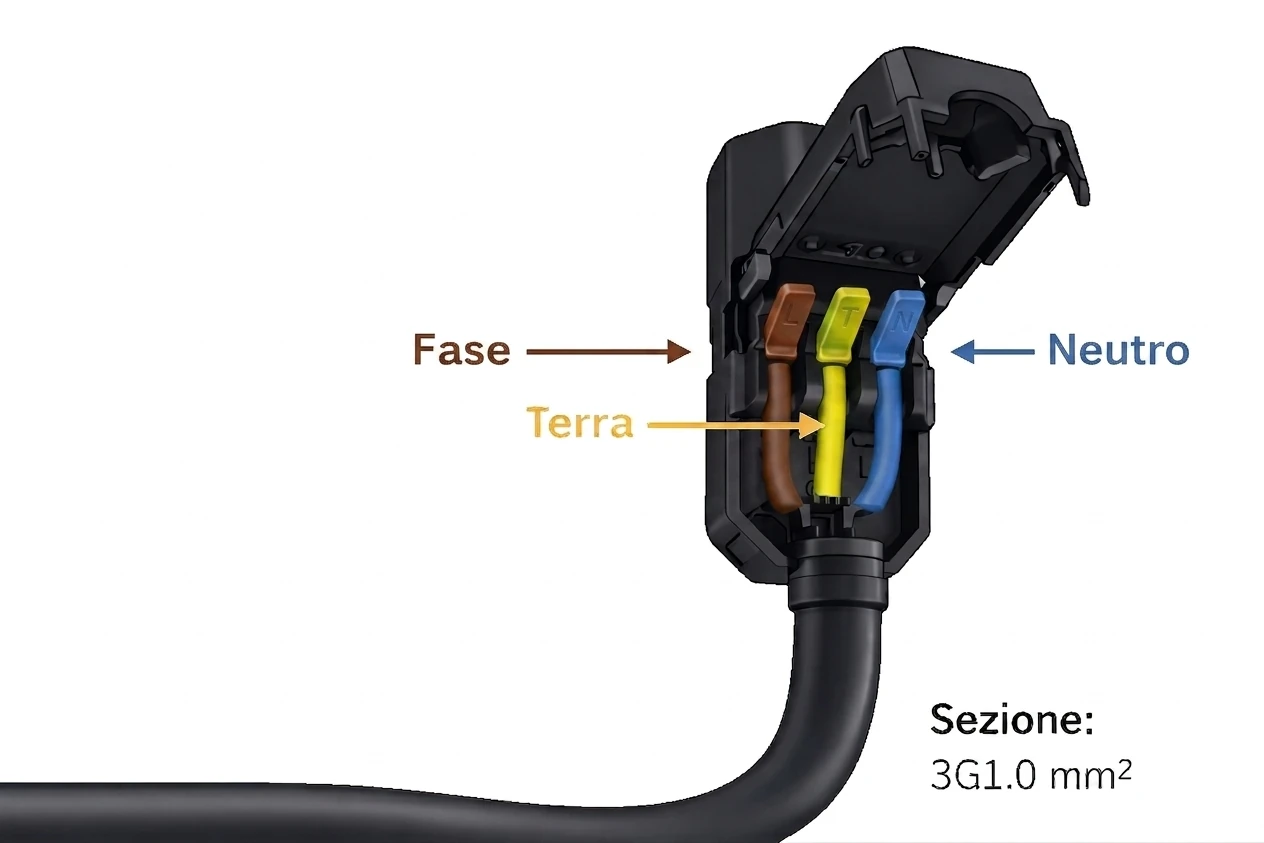

Şekil, kontrol ünitesi çıkışlarında, yani SOL-7000'ye bağlı ışık kaynaklarına doğru kullanılacak çıkarılabilir IEC fişlerinin kablolamasını gösterir.

Her iki çıktı için de prensip aynıdır:

Kelepçe	şef	İşlev
L	kahverengi	faz kontrol ünitesi çıkışı tarafından kontrol edilir
N	mavi	ışık kaynağına karşı nötr
T / dünya	sarı-yeşil	lamba veya aydınlatma gövdesi tarafından sağlanıyorsa toprak koruması

Üst çıkıştaki fiş, şafak ve alacakaranlık için kullanılan kısılabilir lambaya güç sağlar. Alt çıkıştaki fiş neona veya AÇIK/KAPALI yüküne güç sağlar.

Terminalleri ve kablo rakorunu doğru şekilde sıkın. Çıkışların bağlantısı kalifiye personel tarafından ve daima kontrol ünitesinin şebekeden bağlantısı kesilmiş haldeyken gerçekleştirilmelidir.

Açmadan önce kontroller

SOL-7000 kontrolüne güç vermeden önce:

• güç kablosu ve toprak;
• sigorta takılı ve doğru;
• üst çıkışa bağlı kısılabilir lamba;
• varsa alt çıkışa bağlı neon veya AÇIK/KAPALI yük;
• yalnızca çok düşük voltajlı aksesuarlara bağlanan jaklar;
• Oluşturulan sistemle tutarlı Lamp+Neon, Only lamp veya Lamp(ON)+Neon modu.
