التوصيلات الكهربائية

تجمع هذه الصفحة المعلومات الرئيسية للتعرف على المدخلات والمخرجات والوصلات الخاصة بوحدة التحكم SOL-7000.

والهدف من ذلك هو تجنب سوء الفهم أثناء التثبيت: يقوم مقبس الإدخال بتشغيل وحدة التحكم، ويتم تخصيص المخرج العلوي للمصباح القابل للتعتيم، ويتم تخصيص المخرج السفلي لحمل التشغيل/الإيقاف، والمقابس الجانبية هي مدخلات إشارة جهد منخفض للغاية.

مخطط توصيل وحدة التحكم SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

نظرة عامة على المنتج

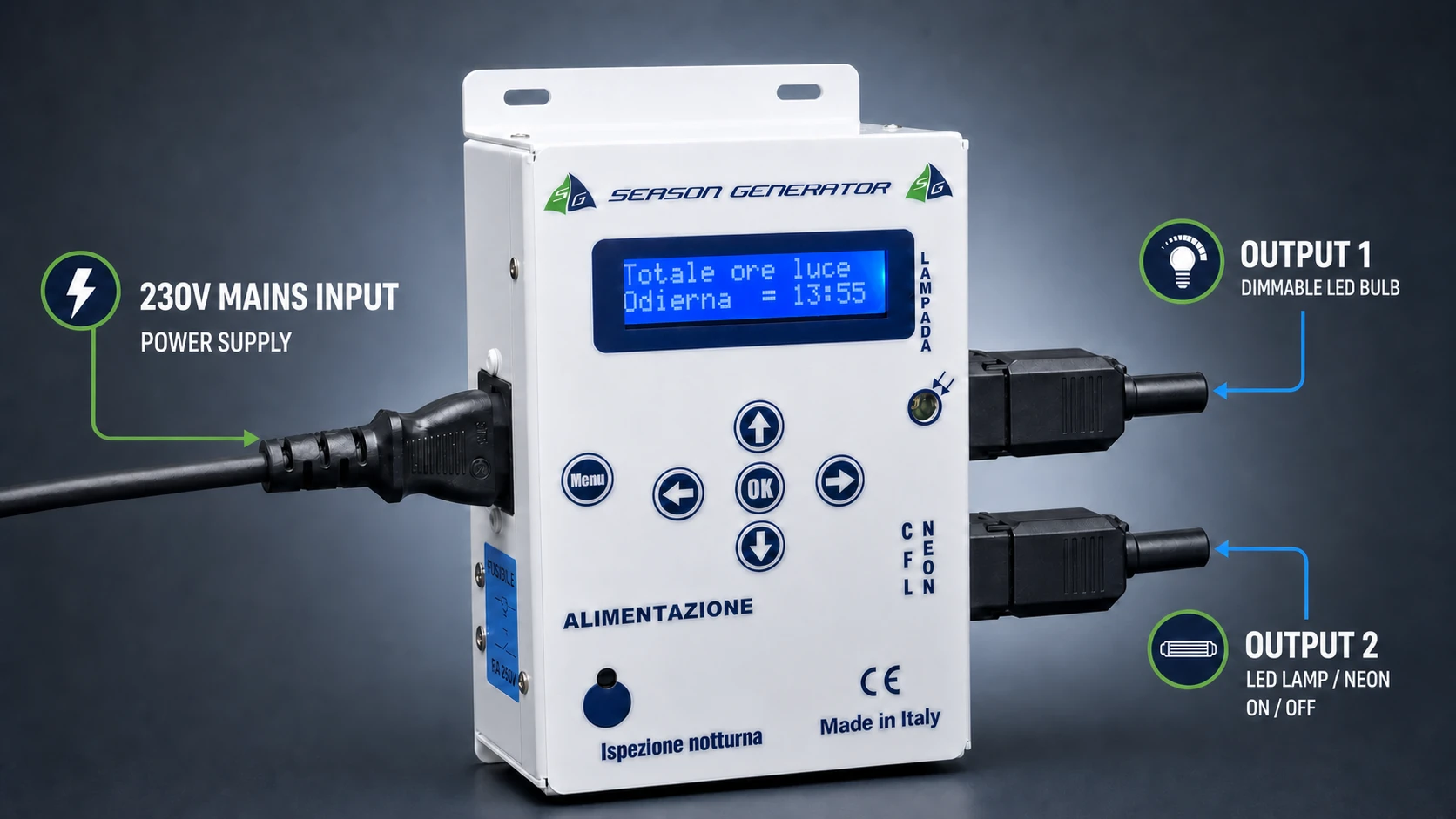

يعرض عرض المنتج الترتيب العملي للوصلات:

• يوجد مصدر الطاقة الرئيسي 230 V~ على الجانب الأيسر؛

• يتحكم المخرج العلوي في المصباح القابل للتعتيم؛

• يتحكم المخرج السفلي في ضوء النيون أو في تشغيل/إيقاف الحمل؛

• يوجد زر الفحص الليلي في الجهة الأمامية؛

• تُستخدم المقابس الجانبية لتوصيل ملحقات الجهد المنخفض جدًا، مثل الخلية الضوئية الخارجية وجهاز التحكم عن بُعد في الفحص، إن وُجدت في النسخة المُثبّتة.

كيفية صنع الدائرة

يتم تزويد الطاقة عبر مقبس IEC C14. يغذي سلكا الطور والحيادي الإلكترونيات الداخلية ومراحل الإخراج. ويتم حماية سلك الطور بواسطة مصهر مدمج في مقبس الطاقة.

لا يؤدي مخرجا IEC C13 نفس الوظيفة:

الاتصال	الموقع	الوظيفة	الحمل المتوقع
مدخل التيار الكهربائي IEC C14	جانب مزود الطاقة	يُشغّل وحدة التحكم	كابل تيار كهربائي مناسب
مخرج التيار الكهربائي العلوي IEC C13	جانب المخرج، أعلى	مخرج TRIAC قابل للتعتيم	مصباح قابل للتعتيم متوافق
مخرج التيار الكهربائي السفلي IEC C13	جانب المخرج، أسفل	مخرج تشغيل/إيقاف	نيون، أو مزود طاقة، أو حمل غير قابل للتعتيم متوافق
مقبس 3.5 مم	جانب مزود الطاقة	مداخل الإشارة	خلية ضوئية خارجية أو زر تحكم عن بُعد، إن وجد

مخرج خافت علوي

يُستخدم المخرج العلوي لمصباح شروق الشمس وغروبها. تقوم وحدة التحكم بضبط الطاقة تدريجياً بناءً على البرنامج، ومدة شروق الشمس، ومدة غروبها، ونمط المصباح المُختار.

لا تقم بتوصيل سوى المصابيح التي تم الإعلان عن إمكانية التحكم في شدة إضاءتها والمتوافقة مع الوضع المحدد بهذا المخرج. قد يتسبب استخدام مصباح غير مناسب في وميض المصباح، أو عدم إطفائه بشكل صحيح، أو تلفه.

مخرج تشغيل/إيقاف سفلي

يعمل المخرج السفلي كمفتاح تشغيل/إيقاف. وهو مصمم لمصابيح النيون أو الأحمال التي لا تتطلب خاصية التعتيم.

يتم استخدام هذا المخرج في الأوضاع التي تتطلب التبديل بين المصباح والنيون أو تشغيل المصباح والنيون في وقت واحد أثناء الإضاءة الكاملة.

مداخل مقبس ذات جهد منخفض للغاية

لا تُستخدم مقابس 3.5 مم كمخارج طاقة. بل تُستخدم فقط لتوصيل ملحقات التحكم أو القياس، وذلك حسب إصدار المنتج.

:::خطر: لا تقم بتوصيل التيار الكهربائي بالمقابس لا تقم أبدًا بتوصيل التيار الكهربائي بمقابس 3.5 مم. قم بتوصيل الملحقات المحددة بواسطة Season Generator أو نقاط التلامس الجافة الموضحة في وثائق المنتج فقط.

::

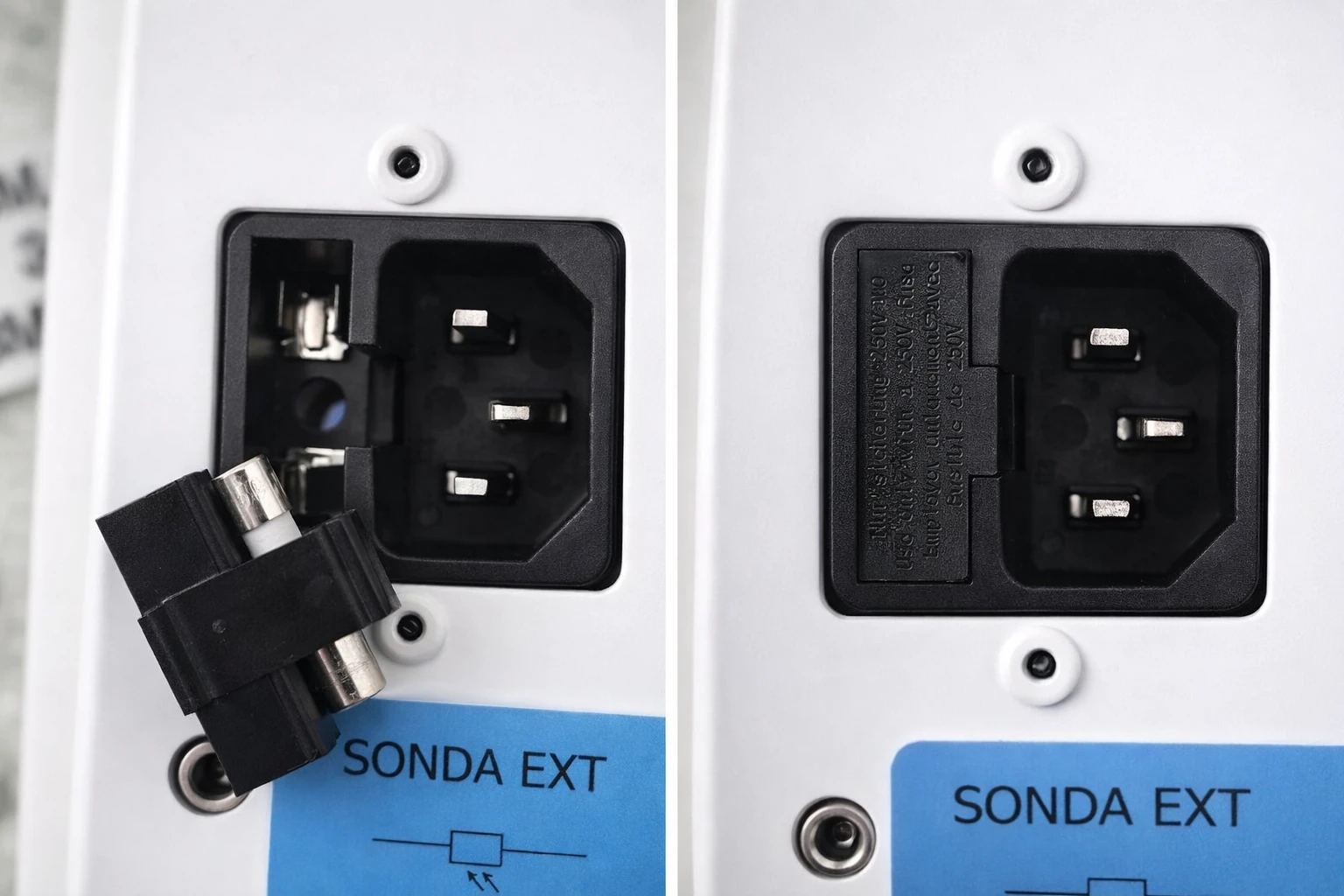

صمام متكامل

يوجد الفيوز في الدرج المدمج في مقبس الطاقة IEC C14.

لاستبداله:

١. افصل سلك الطاقة تمامًا؛

٢. أزل حامل الفيوز؛

٣. استبدل الفيوز بفيوز من نفس النوع والقدرة المحددة لوحدة التحكم؛

٤. أغلق الحامل قبل إعادة توصيل مصدر الطاقة.

لا تقم أبدًا بتوصيل الفيوز بشكل غير مباشر، ولا تستخدم قيمًا أخرى غير تلك المحددة.

منافذ الإخراج لمصادر الضوء

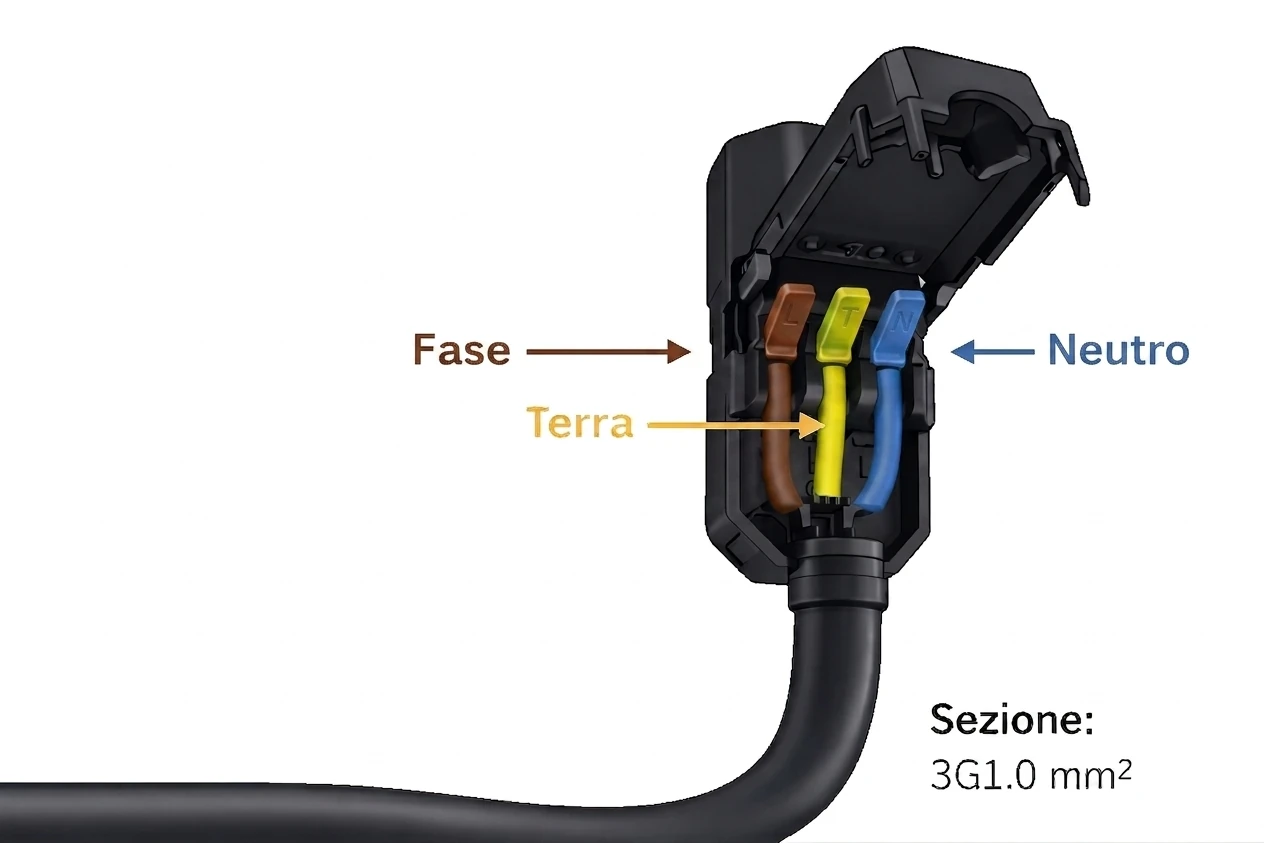

يوضح الشكل توصيلات مقابس IEC القابلة للإزالة لاستخدامها في مخارج وحدة التحكم، أي باتجاه مصادر الضوء المتصلة بـ SOL-7000.

المبدأ واحد لكلا المخرجين:

طرفية	موصل	وظيفة
L	بني	يتم التحكم في الطور بواسطة خرج وحدة التحكم
N	أزرق	محايد لمصدر الضوء
T / أرضي	أصفر مخضر	حماية أرضية، إن وجدت في المصباح أو وحدة الإضاءة

يُشغّل منفذ الإخراج العلوي المصباح القابل للتعتيم المستخدم لإضاءة شروق الشمس وغروبها. أما منفذ الإخراج السفلي فيُشغّل مصباح النيون أو الحمل الكهربائي (تشغيل/إيقاف).

أحكم ربط أطراف التوصيل وغدة الكابل بشكل صحيح. يجب أن تتم توصيلات المخرجات بواسطة فنيين مؤهلين، مع فصل وحدة التحكم عن مصدر الطاقة الرئيسي دائمًا.

الفحوصات قبل البدء

قبل تشغيل SOL-7000، تحقق مما يلي:

• كابل الطاقة والتأريض؛

• الفيوز مُركّب وصحيح؛

• مصباح قابل للتعتيم موصول بالمأخذ العلوي؛

• مصباح نيون أو مصباح تشغيل/إيقاف موصول بالمأخذ السفلي، إن وُجد؛

• المقابس موصولة فقط بملحقات الجهد المنخفض جدًا؛

• وضع التشغيل Lamp+Neon أو Only lamp أو Lamp(ON)+Neon متوافق مع النظام المُثبّت.
