Conexões elétricas

Esta página reúne as principais informações para reconhecimento de entradas, saídas e conexões da unidade de controle SOL-7000.

O objetivo é evitar mal-entendidos durante a instalação: a tomada de entrada alimenta a unidade de controlo, a saída superior é dedicada à lâmpada regulável, a saída inferior é dedicada à carga ON/OFF e as tomadas laterais são entradas de sinal de tensão muito baixa.

Esquema elétrico de ligação da central SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

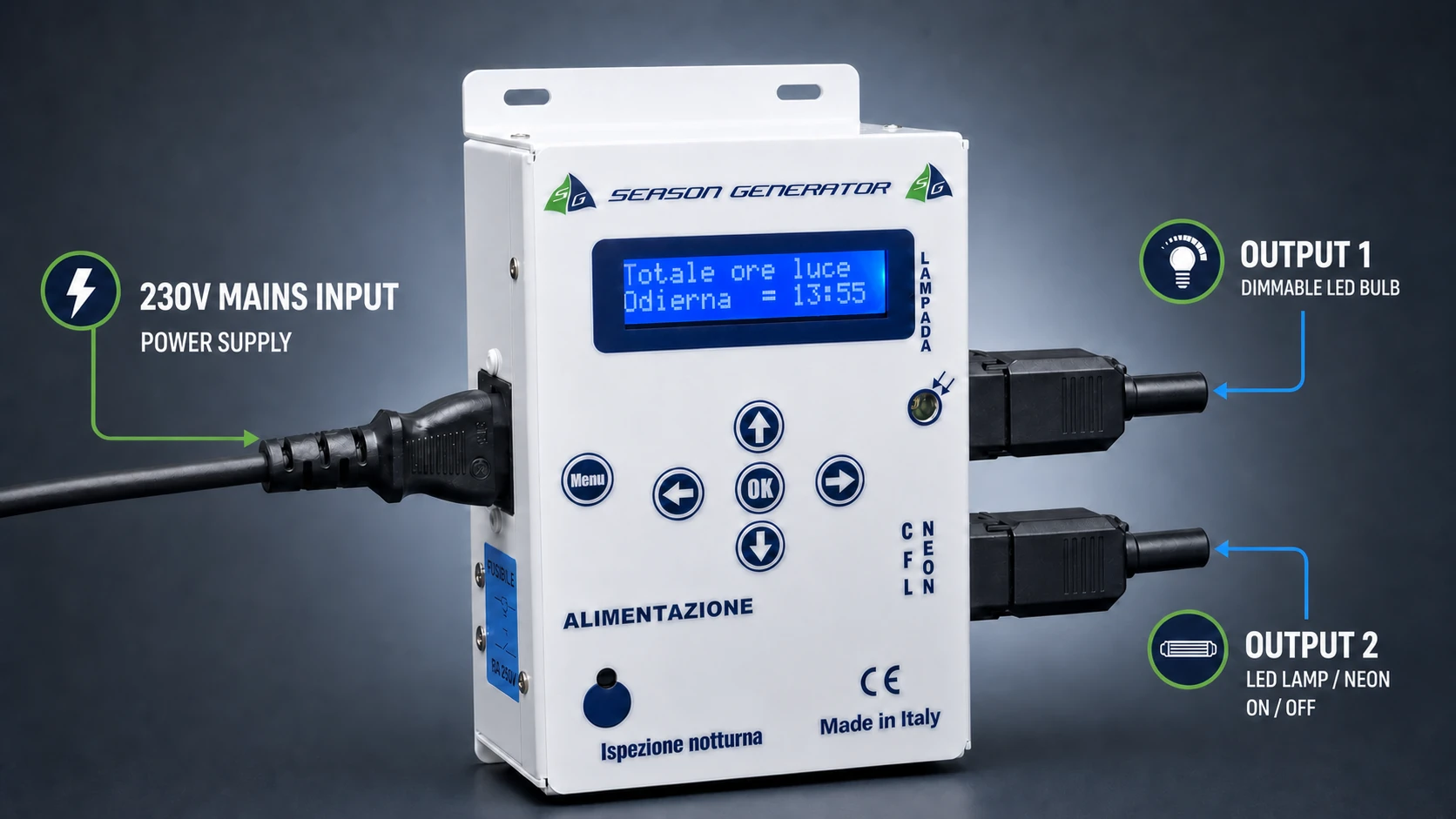

Visão geral do produto

A visualização do produto mostra a disposição prática das conexões:

• a rede elétrica 230 V~ entra pelo lado esquerdo;
• a saída superior controla a lâmpada regulável;
• a saída inferior controla o neon ou uma carga ON/OFF;
• o botão de inspeção noturna está localizado na parte frontal;
• os conectores laterais são utilizados para acessórios de baixíssima tensão, como fotocélula externa e controle remoto de inspeção, se previsto na versão instalada.

Como o circuito é feito

A energia vem do soquete IEC C14. A fase e o neutro alimentam a eletrônica interna e os estágios de saída. A fase é protegida pelo fusível integrado na tomada.

As duas saídas IEC C13 não possuem a mesma função:

Ligação	Localização	Função	Carga prevista
Entrada de rede IEC C14	lado da fonte de alimentação	alimenta a unidade de controle	cabo de rede adequado
Saída superior IEC C13	lado de saída, superior	saída TRIAC esmaecida	lâmpada regulável compatível
Saída inferior IEC C13	lado de saída, inferior	Saída ON/OFF	néon, fonte de alimentação ou carga não dimerizada compatível
Conector de 3,5 mm	lado da fonte de alimentação	entradas de sinal	fotocélula externa ou botão remoto, se fornecido

Saída esmaecida superior

A saída superior é a que será utilizada para a lâmpada que cria o amanhecer e o entardecer. A central regula a potência gradualmente seguindo o programa, duração do nascer do sol, duração do pôr do sol e perfil de lâmpada selecionado.

Conecte a esta saída apenas lâmpadas declaradas reguláveis ​​e compatíveis com o modo escolhido. Uma lâmpada inadequada pode piscar, não desligar corretamente ou ser danificada.

Menor saída ON/OFF

A saída inferior funciona como ligada e desligada. Foi projetado para néon ou para cargas que não precisam ser reguladas.

Esta saída é utilizada em modos que envolvem a alternância entre lâmpada e néon ou a ligação simultânea de lâmpada e néon durante plena iluminação.

Entradas jack de tensão muito baixa

Os conectores de 3,5 mm não são saídas de energia. São utilizados apenas para acessórios de controle ou medição, dependendo da versão do produto.

:::perigo Não conecte tensão de rede às tomadas A tensão da rede nunca deve ser aplicada às tomadas de 3,5 mm. Conecte apenas os acessórios previstos pela Season Generator ou limpe os contatos indicados na documentação do produto. :::

Fusível embutido

O fusível está localizado na gaveta integrada na tomada IEC C14.

Para substituí-lo:

1. desconecte completamente o cabo de alimentação;
2. extrair a gaveta porta-fusíveis;
3. substituir o fusível somente por outro do mesmo tipo e valor indicado para a central;
4. feche a gaveta antes de reconectar a alimentação.

Nunca faça a ponte do fusível e não utilize valores diferentes dos previstos.

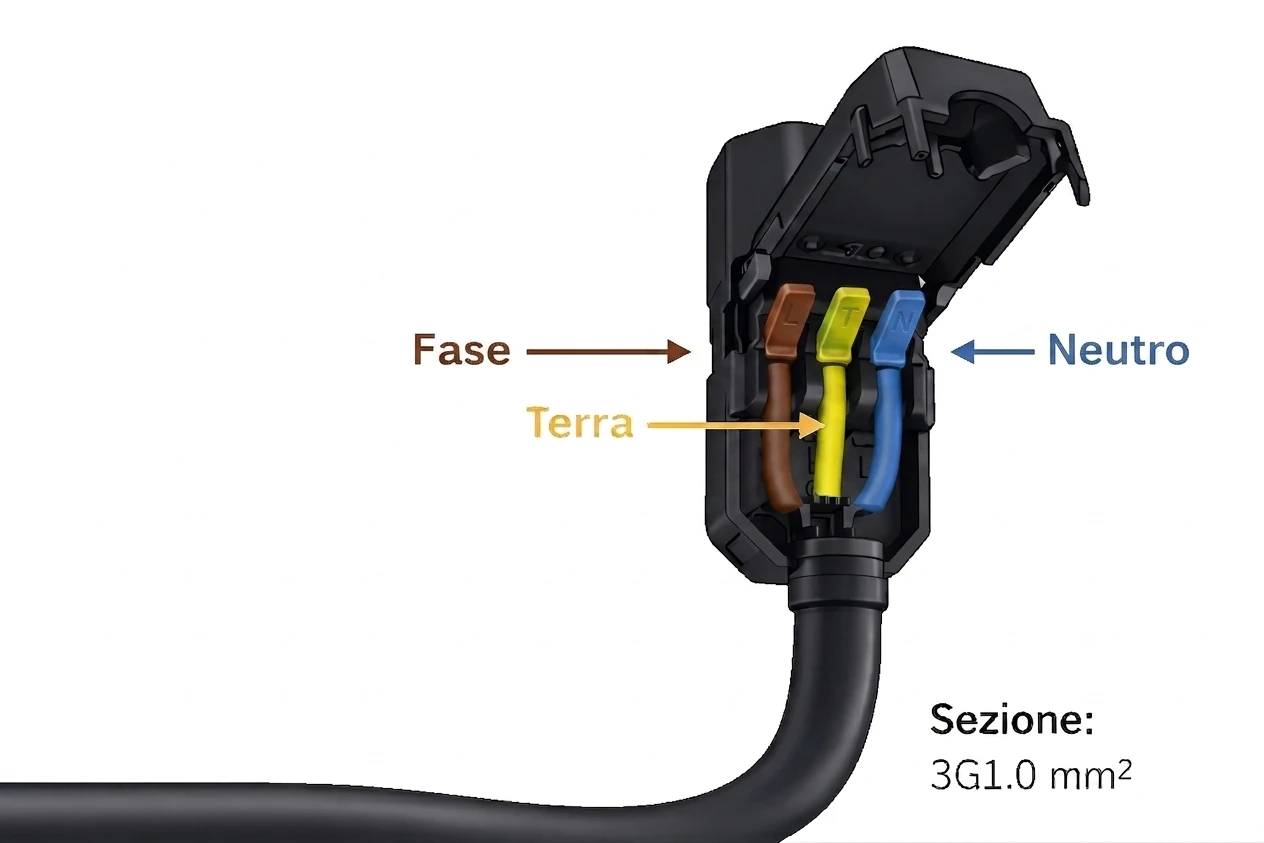

Plugues de saída voltados para as fontes de luz

A figura mostra a fiação dos plugues IEC removíveis a serem utilizados nas saídas da unidade de controle, ou seja, em direção às fontes de luz conectadas ao SOL-7000.

O princípio é o mesmo para ambas as saídas:

Braçadeira	Condutor	Função
L	marrom	fase controlada pela saída da unidade de controle
N	azul	neutro em relação à fonte de luz
T / terra	verde-amarelo	protecção da terra, se fornecida pela lâmpada ou pelo corpo de iluminação

Na saída superior o plugue alimenta a lâmpada regulável usada para amanhecer e entardecer. Na saída inferior, o plugue alimenta o néon ou a carga ON/OFF.

Aperte os terminais e o prensa-cabo corretamente. A ligação das saídas deve ser realizada por pessoal qualificado e sempre com a central desligada da rede elétrica.

Verificações antes de ligar

Antes de ligar o SOL-7000, verifique:

• cabo de alimentação e terra;
• fusível inserido e correto;
• lâmpada regulável conectada à saída superior;
• carga neon ou ON/OFF conectada à saída inferior, se prevista;
• tomadas ligadas apenas a acessórios de muito baixa tensão;
• Modo Lamp+Neon, Only lamp ou Lamp(ON)+Neon consistente com o sistema criado.
