Elektrische aansluitingen

Deze pagina bundelt de belangrijkste informatie om ingangen, uitgangen en aansluitingen van de SOL-7000-regeleenheid te herkennen.

Het doel is om misverstanden tijdens de installatie te voorkomen: de ingangsaansluiting voedt de besturingseenheid, de bovenste uitgang is bestemd voor de dimbare lamp, de onderste uitgang is bestemd voor de AAN/UIT-belasting en de zijaansluitingen zijn signaalingangen met zeer lage spanning.

Elektrisch aansluitschema van de SOL-7000-regelaar - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

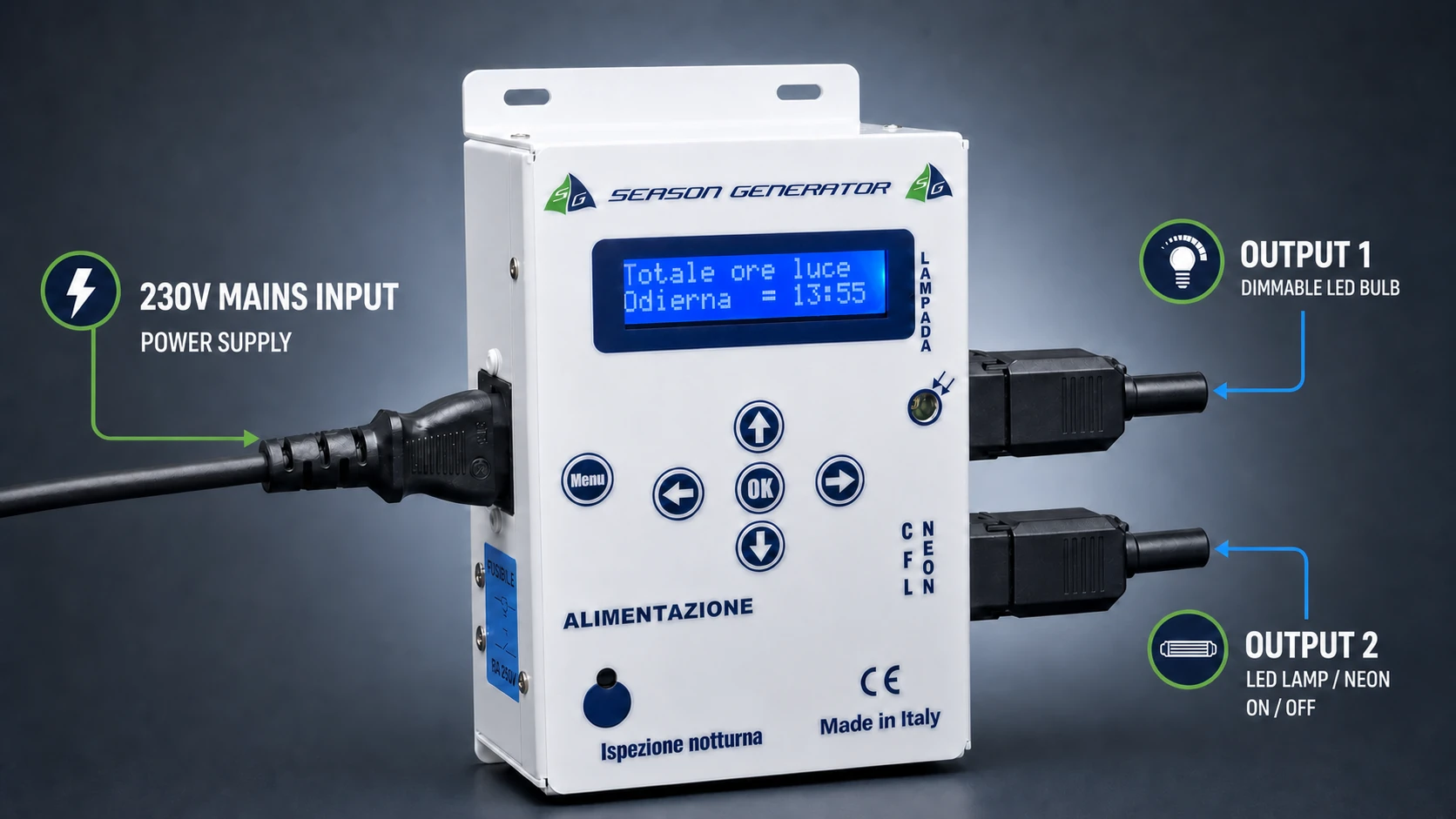

Algemeen beeld van het product

Het productaanzicht toont de praktische opstelling van aansluitingen:

• de netvoeding 230 V~ komt aan de linkerkant binnen;
• de bovenste uitgang stuurt de dimbare lamp aan;
• de onderste uitgang stuurt de neon of een belasting AAN/UIT;
• de nachtinspectieknop bevindt zich aan de voorzijde;
• de zijaansluitingen worden gebruikt voor accessoires met zeer lage spanning, zoals een externe fotocel en controle op afstand, indien de geïnstalleerde versie daarin voorziet.

Hoe het circuit is gemaakt

De stroom komt binnen via de IEC C14-aansluiting. Fase en neutraal voeden de interne elektronica en de eindtrappen. De fase wordt beveiligd door de zekering die in het stopcontact is geïntegreerd.

De twee IEC C13-uitgangen hebben niet dezelfde functie:

Koppeling	Locatie	Functie	Verwachte belasting
IEC C14 netingang	voedingszijde	voedt de besturingseenheid	geschikte netwerkkabel
IEC C13 bovenste uitgang	uitvoerzijde, boven	gedimde TRIAC-uitgang	compatibele dimbare lamp
IEC C13 onderuitgang	uitvoerzijde, onder	AAN/UIT-uitgang	neon, voeding of compatibele niet-gedimde belasting
3,5 mm-aansluiting	voedingszijde	signaalingangen	externe fotocel of afstandsbedieningsknop, indien aanwezig

Bovenste gedimde uitgang

De bovenste uitgang is degene die gebruikt wordt voor de lamp die zonsopgang en zonsondergang creëert. De besturingseenheid regelt het vermogen geleidelijk aan volgens het programma, de duur van de zonsopgang, de duur van de zonsondergang en het geselecteerde lampprofiel.

Sluit op deze uitgang alleen lampen aan die dimbaar zijn verklaard en compatibel zijn met de gekozen modus. Een ongeschikte lamp kan flikkeren, niet goed uitgaan of beschadigd raken.

Lagere AAN/UIT-uitgang

De onderste uitgang werkt als aan en uit. Het is ontworpen voor neon of voor belastingen die niet gedimd hoeven te worden.

Deze uitgang wordt gebruikt in modi waarbij wordt geschakeld tussen lamp en neon of het gelijktijdig inschakelen van lamp en neon bij vol licht.

Jack-ingangen met zeer lage spanning

De 3,5 mm-aansluitingen zijn geen stroomuitgangen. Afhankelijk van de productversie worden ze alleen gebruikt voor controle- of meetaccessoires.

:::gevaar Sluit geen netspanning aan op de aansluitingen Er mag nooit netspanning op de 3,5 mm-aansluitingen worden gezet. Sluit alleen accessoires aan die zijn voorzien door Season Generator of maak de contacten schoon zoals aangegeven in de productdocumentatie. :::

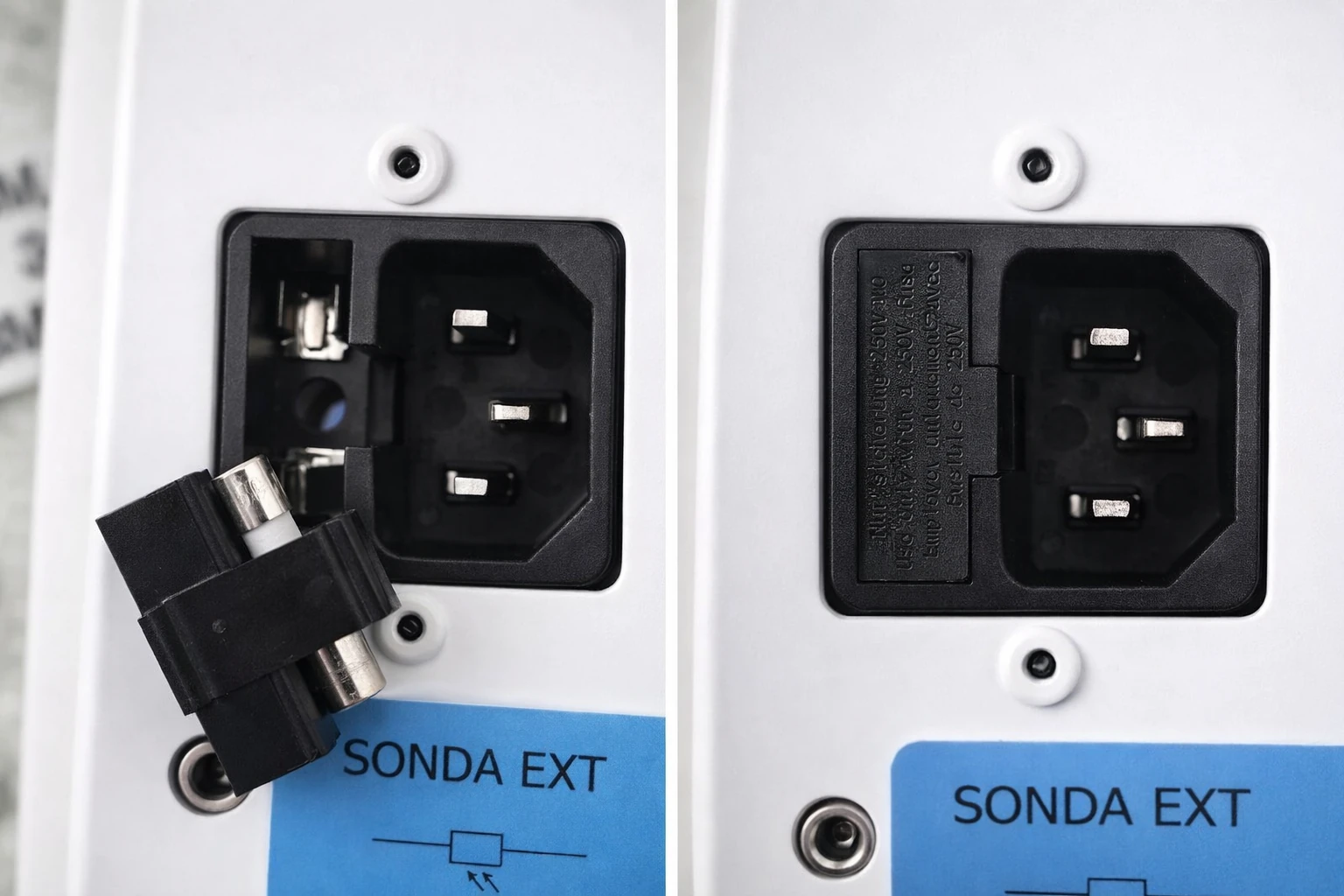

Ingebouwde zekering

De zekering bevindt zich in de lade die is geïntegreerd in het IEC C14-stopcontact.

Om het te vervangen:

1. Koppel het netsnoer volledig los;
2. trek de lade van de zekeringhouder eruit;
3. Vervang de zekering alleen door een zekering van hetzelfde type en dezelfde waarde als aangegeven voor de besturingseenheid;
4. Sluit de lade voordat u de stroom weer aansluit.

Overbrug nooit de zekering en gebruik geen andere waarden dan voorzien.

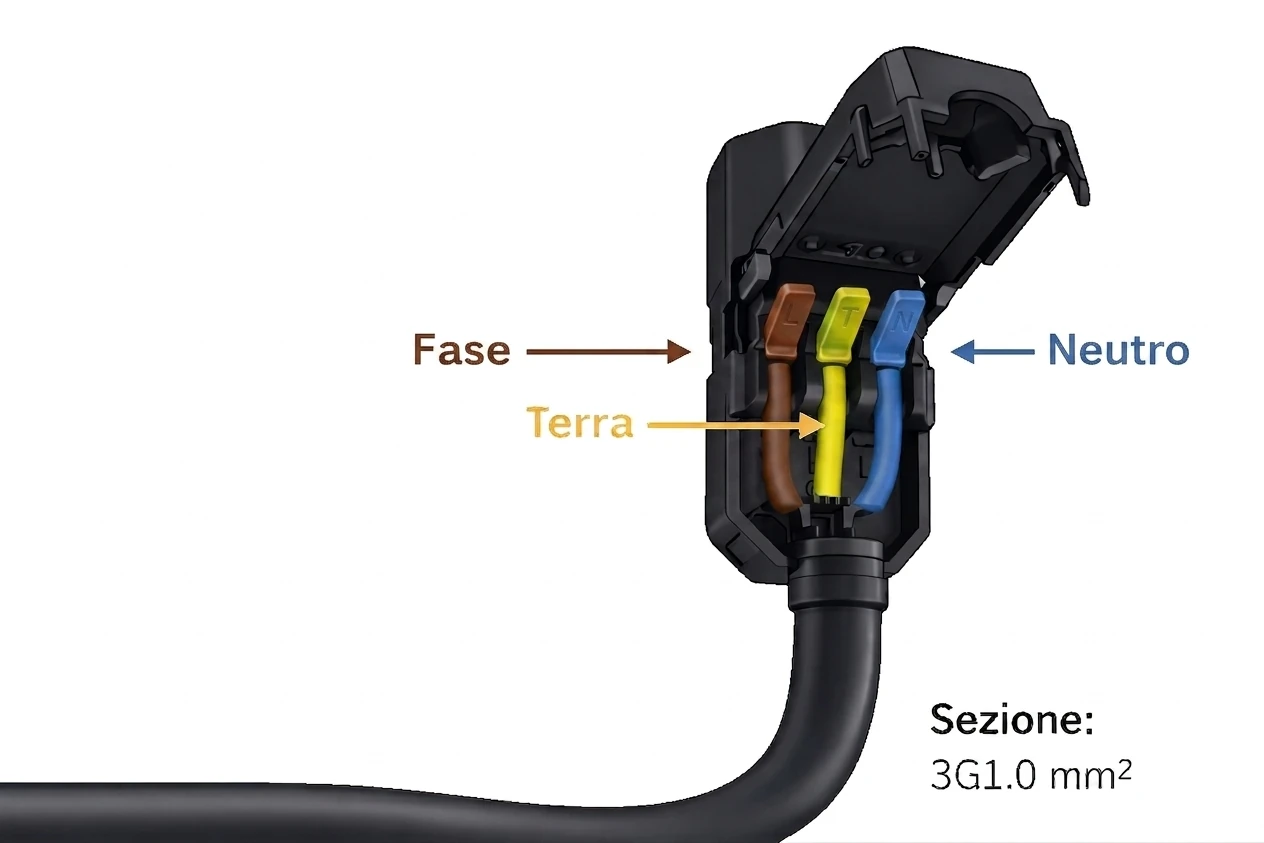

Uitgangspluggen richting de lichtbronnen

De afbeelding toont de bedrading van de verwijderbare IEC-stekkers die moeten worden gebruikt op de uitgangen van de besturingseenheid, d.w.z. naar de lichtbronnen aangesloten op SOL-7000.

Het principe is hetzelfde voor beide uitgangen:

Klem	Dirigent	Functie
L	bruin	fasegestuurd door de uitgang van de besturingseenheid
N	blauw	neutraal ten opzichte van de lichtbron
T / aarde	geelgroen	aardbescherming, indien voorzien door de lamp of het verlichtingslichaam

Op de bovenste uitgang voedt de stekker de dimbare lamp die wordt gebruikt voor zonsopgang en zonsondergang. Op de onderste uitgang voedt de stekker de neon- of de AAN/UIT-belasting.

Draai de klemmen en kabelwartel goed vast. De aansluiting van de uitgangen moet worden uitgevoerd door gekwalificeerd personeel en altijd met de besturingseenheid losgekoppeld van het elektriciteitsnet.

Controles vóór het inschakelen

Controleer het volgende voordat u de SOL-7000 inschakelt:

• stroomkabel en aarde;
• zekering geplaatst en correct;
• dimbare lamp aangesloten op de bovenste uitgang;
• neon- of AAN/UIT-belasting aangesloten op de onderste uitgang, indien aanwezig;
• aansluitingen die alleen zijn aangesloten op accessoires met zeer lage spanning;
• Lamp+Neon, Only lamp of Lamp(ON)+Neon-modus consistent met het gemaakte systeem.
