Conexiuni electrice

Această pagină reunește principalele informații pentru a recunoaște intrările, ieșirile și conexiunile unității de control SOL-7000.

Scopul este evitarea neînțelegerilor în timpul instalării: priza de intrare alimentează unitatea de control, ieșirea superioară este dedicată lămpii reglabile, ieșirea inferioară este dedicată sarcinii ON/OFF, iar mufele laterale sunt intrări de semnal de foarte joasă tensiune.

Schemă electrică de conectare a centralei SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

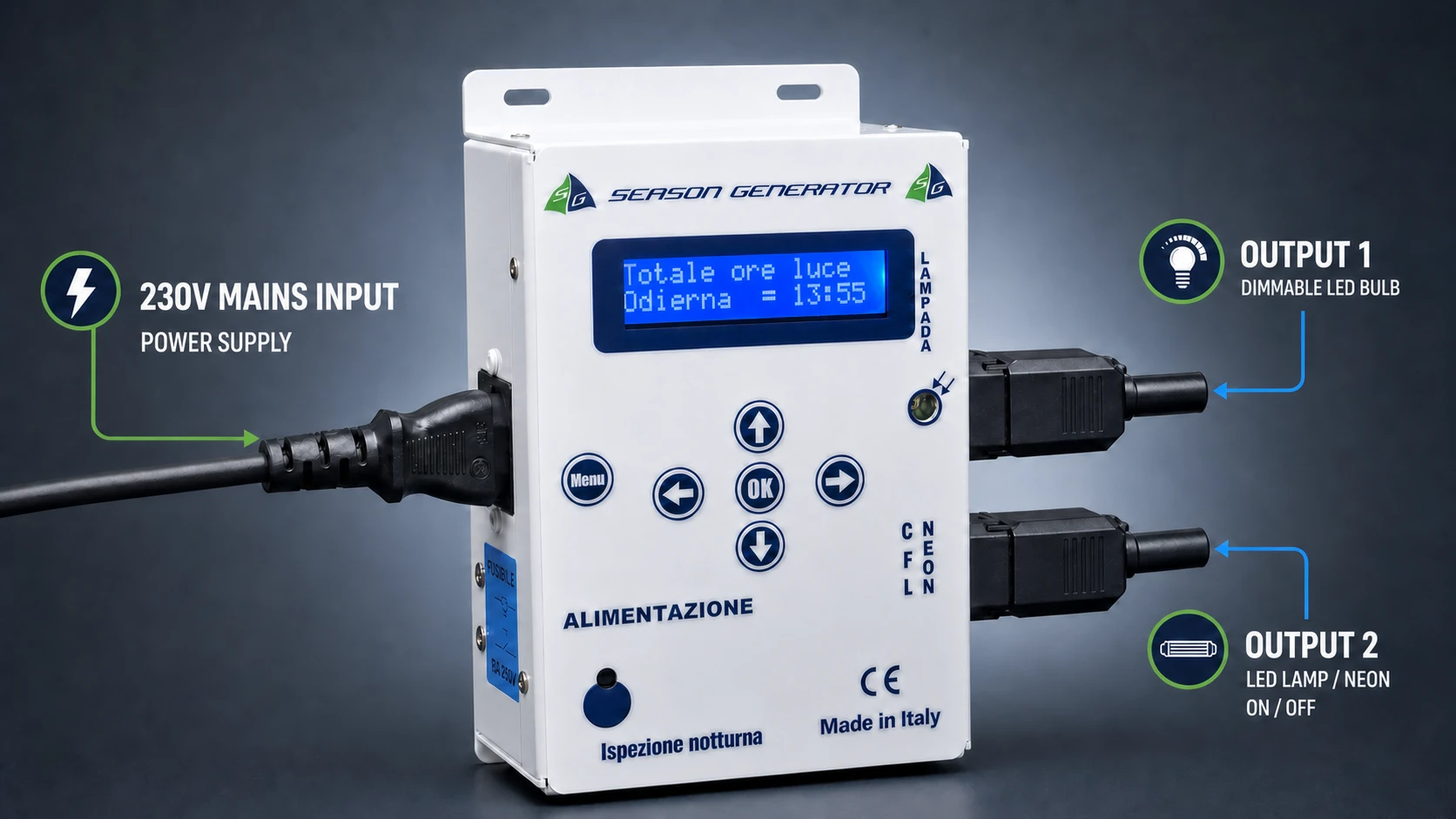

Vedere generală a produsului

Vizualizarea produsului arată aranjamentul practic al conexiunilor:

• alimentarea de la rețea 230 V~ intră pe partea stângă;
• iesirea superioara controleaza lampa reglabila;
• ieșirea inferioară controlează neonul sau o sarcină ON/OFF;
• butonul de inspectie nocturna este situat in fata;
• mufele laterale sunt folosite pentru accesorii de foarte joasa tensiune, precum fotocelula externa si controlul de la distanta, daca este prevazut de versiunea instalata.

Cum este realizat circuitul

Alimentarea vine de la priza IEC C14. Fază și neutru alimentează electronica internă și treptele de ieșire. Faza este protejata de siguranta integrata in priza.

Cele două ieșiri IEC C13 nu au aceeași funcție:

Link	Localizare	Funcția	Sarcina așteptată
Intrare rețea IEC C14	partea sursei de alimentare	alimentează unitatea de control	cablu de rețea adecvat
Ieșire superioară IEC C13	partea de ieșire, sus	ieșire TRIAC reglată	lampă reglabilă compatibilă
Ieșire inferioară IEC C13	partea de ieșire, jos	Ieșire ON/OFF	neon, sursă de alimentare sau sarcină compatibilă nedisminuată
mufă de 3,5 mm	partea sursei de alimentare	intrări de semnal	Fotocelulă externă sau buton de la distanță, dacă este prevăzut

Ieșire superioară estompată

Ieșirea superioară este cea care va fi folosită pentru lampa care creează zori și amurg. Unitatea de control reglează puterea treptat, urmând programul, durata răsăritului, durata apusului și profilul lămpii selectat.

Conectați la această ieșire numai lămpile declarate reglabile și compatibile cu modul ales. O lampă neadecvată poate pâlpâi, nu se stinge corect sau poate fi deteriorată.

Ieșire ON/OFF inferioară

Ieșirea de jos funcționează ca pornit și oprit. Este proiectat pentru neon sau pentru încărcături care nu trebuie să fie reglate.

Această ieșire este utilizată în moduri care implică comutarea între lampă și neon sau pornirea simultană a lămpii și neonului în timpul luminii pline.

Intrări jack de foarte joasă tensiune

Mufele de 3,5 mm nu sunt ieșiri de putere. Sunt folosite doar pentru accesorii de control sau de măsurare, în funcție de versiunea produsului.

:::pericol Nu conectați tensiunea de rețea la mufe Tensiunea de alimentare nu trebuie aplicată niciodată la mufele de 3,5 mm. Conectați numai accesoriile prevăzute de Season Generator sau contactele curate indicate în documentația produsului. :::

Siguranță încorporată

Siguranța se află în sertarul integrat în priza IEC C14.

Pentru a-l înlocui:

1. deconectați complet cablul de alimentare;
2. extrageți sertarul suportului siguranțelor;
3. inlocuiti siguranta numai cu una de acelasi tip si valoare indicata pentru centrala;
4. închideți sertarul înainte de a reconecta alimentarea.

Nu conectați niciodată siguranța și nu utilizați alte valori decât cele prevăzute.

Fișe de ieșire către sursele de lumină

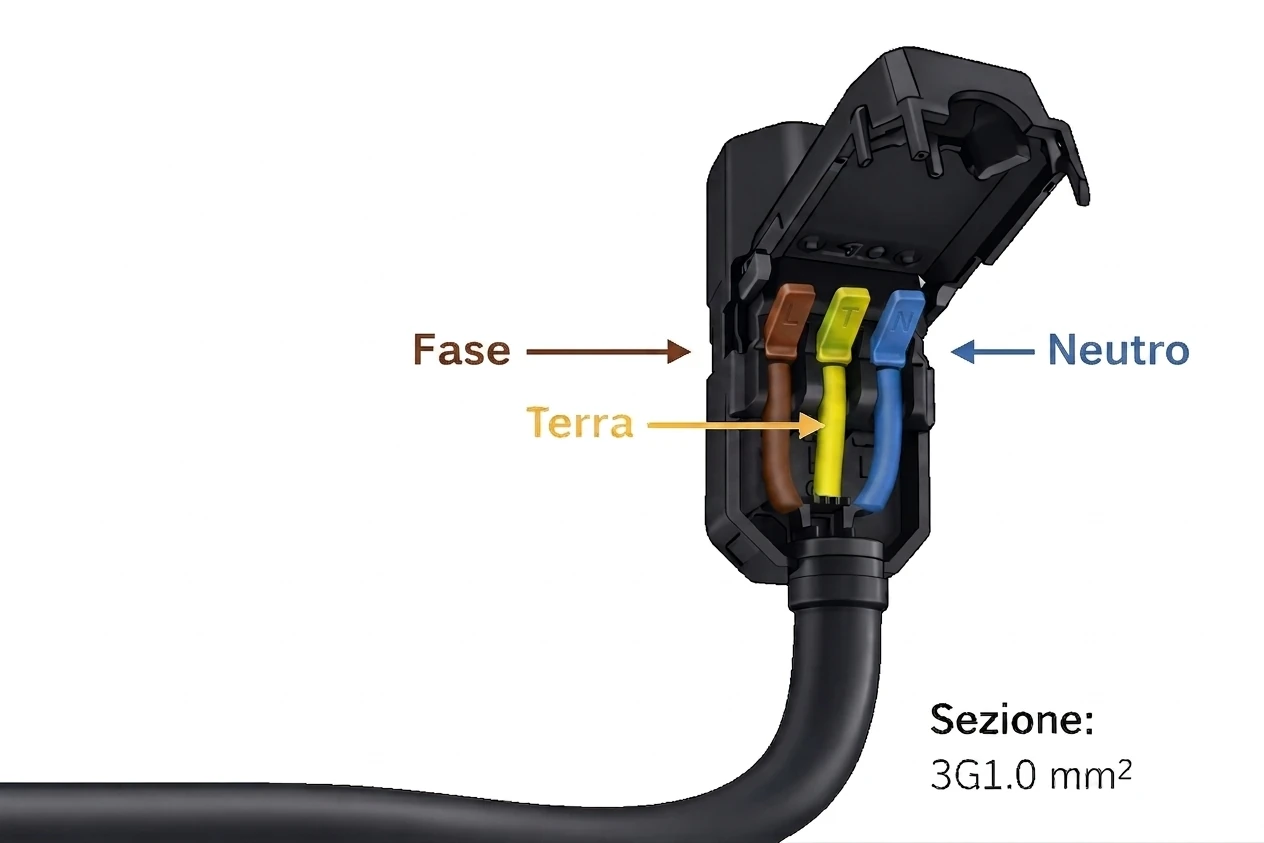

Figura arată cablarea mufelor IEC detașabile care urmează să fie utilizate la ieșirile unității de comandă, adică către sursele de lumină conectate la SOL-7000.

Principiul este același pentru ambele ieșiri:

Clemă	Dirijor	Funcția
L	maro	fază controlată de ieșirea unității de control
N	albastru	neutru față de sursa de lumină
T / pământ	galben-verde	protecție la pământ, dacă este asigurată de lampă sau corpul de iluminat

Pe ieșirea superioară, ștecherul alimentează lampa reglabilă folosită pentru zori și amurg. La ieșirea inferioară, mufa alimentează neonul sau sarcina ON/OFF.

Strângeți corect bornele și presetupa cablului. Conectarea ieșirilor trebuie efectuată de personal calificat și întotdeauna cu unitatea de comandă deconectată de la rețea.

Verificări înainte de pornire

Înainte de a porni SOL-7000 verificați:

• cablu de alimentare si pamant;
• siguranta introdusa si corecta;
• lampă reglabilă conectată la ieșirea superioară;
• sarcina neon sau ON/OFF conectata la iesirea inferioara, daca este prevazuta;
• mufe conectate doar la accesorii de foarte joasa tensiune;
• Modul Lamp+Neon, Only lamp sau Lamp(ON)+Neon în concordanță cu sistemul creat.
