Elektrische Anschlüsse

Auf dieser Seite sind die wichtigsten Informationen zum Erkennen der Eingänge, Ausgänge und Anschlüsse der Steuereinheit SOL-7000 zusammengefasst.

Ziel ist es, Missverständnisse bei der Installation zu vermeiden: Die Eingangsbuchse versorgt die Steuereinheit mit Strom, der obere Ausgang ist für die dimmbare Lampe bestimmt, der untere Ausgang ist für die EIN/AUS-Last bestimmt und die seitlichen Buchsen sind Signaleingänge mit sehr niedriger Spannung.

Elektrischer Anschlussplan der SOL-7000-Steuereinheit - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

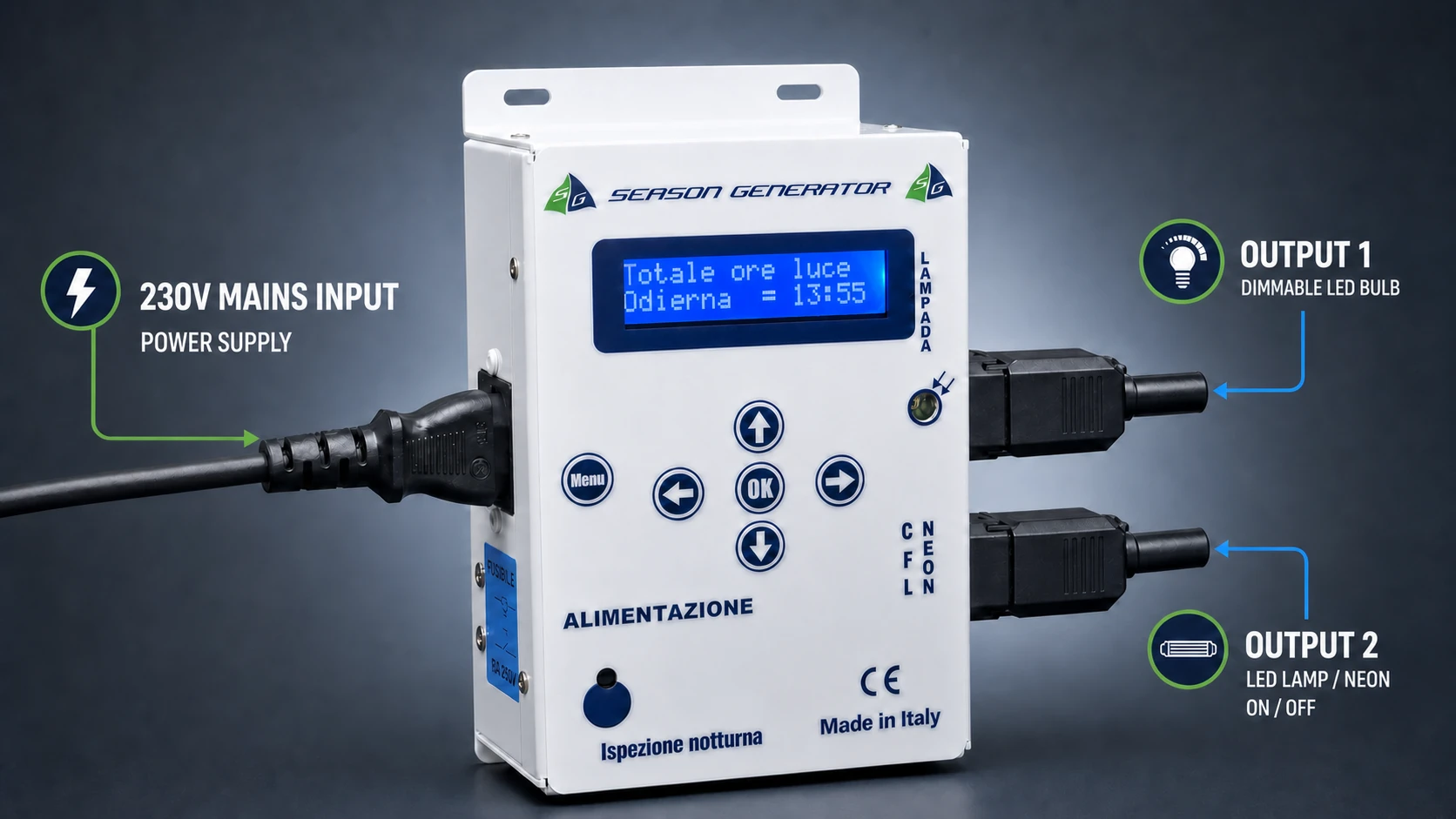

Gesamtansicht des Produkts

Die Produktansicht zeigt die praktische Anordnung der Anschlüsse:

• der Netzanschluss 230 V~ erfolgt auf der linken Seite;
• der obere Ausgang steuert die dimmbare Lampe;
• Der untere Ausgang steuert das Neon oder eine Last EIN/AUS;
• Die Nachtkontrolltaste befindet sich auf der Vorderseite.
• Die seitlichen Buchsen werden für Zubehör mit sehr niedriger Spannung verwendet, wie z. B. eine externe Fotozelle und eine Inspektionsfernsteuerung, sofern dies in der installierten Version vorgesehen ist.

Wie die Schaltung aufgebaut ist

Die Stromversorgung erfolgt über die IEC-C14-Buchse. Phase und Neutralleiter versorgen die interne Elektronik und die Endstufen mit Strom. Die Phase wird durch die in der Steckdose integrierte Sicherung geschützt.

Die beiden IEC C13-Ausgänge haben nicht die gleiche Funktion:

Link	Standort	Funktion	Erwartete Belastung
IEC C14-Netzeingang	Stromversorgungsseite	versorgt das Steuergerät mit Strom	passendes Netzwerkkabel
IEC C13 oberer Ausgang	Abtriebsseite, oben	gedimmter TRIAC-Ausgang	kompatible dimmbare Lampe
IEC C13-Ausgang unten	Abtriebsseite, unten	EIN/AUS-Ausgang	Neon, Netzteil oder kompatible nicht gedimmte Last
3,5-mm-Klinkenstecker	Stromversorgungsseite	Signaleingänge	externe Fotozelle oder Fernbedienungstaster, falls vorhanden

Oberer gedimmter Ausgang

Der obere Ausgang wird für die Lampe verwendet, die für Morgen- und Abenddämmerung sorgt. Die Steuereinheit regelt die Leistung stufenweise entsprechend dem Programm, der Sonnenaufgangsdauer, der Sonnenuntergangsdauer und dem gewählten Lampenprofil.

Schließen Sie an diesen Ausgang nur Lampen an, die als dimmbar und mit dem gewählten Modus kompatibel sind. Eine ungeeignete Lampe kann flackern, sich nicht richtig ausschalten oder beschädigt werden.

Niedrigerer EIN/AUS-Ausgang

Der untere Ausgang funktioniert als Ein- und Ausschalter. Es ist für Neon oder für Lasten konzipiert, die nicht gedimmt werden müssen.

Dieser Ausgang wird in Modi verwendet, die das Umschalten zwischen Lampe und Neon oder das gleichzeitige Einschalten von Lampe und Neon bei vollem Licht beinhalten.

Klinkeneingänge mit sehr niedriger Spannung

Die 3,5-mm-Buchsen sind keine Stromausgänge. Sie werden je nach Produktausführung ausschließlich für Steuerungs- oder Messzubehör verwendet.

:::Gefahr: Schließen Sie keine Netzspannung an die Buchsen an An den 3,5-mm-Buchsen darf niemals Netzspannung anliegen. Schließen Sie nur das von Season Generator vorgesehene Zubehör an oder reinigen Sie die in der Produktdokumentation angegebenen Kontakte. :::

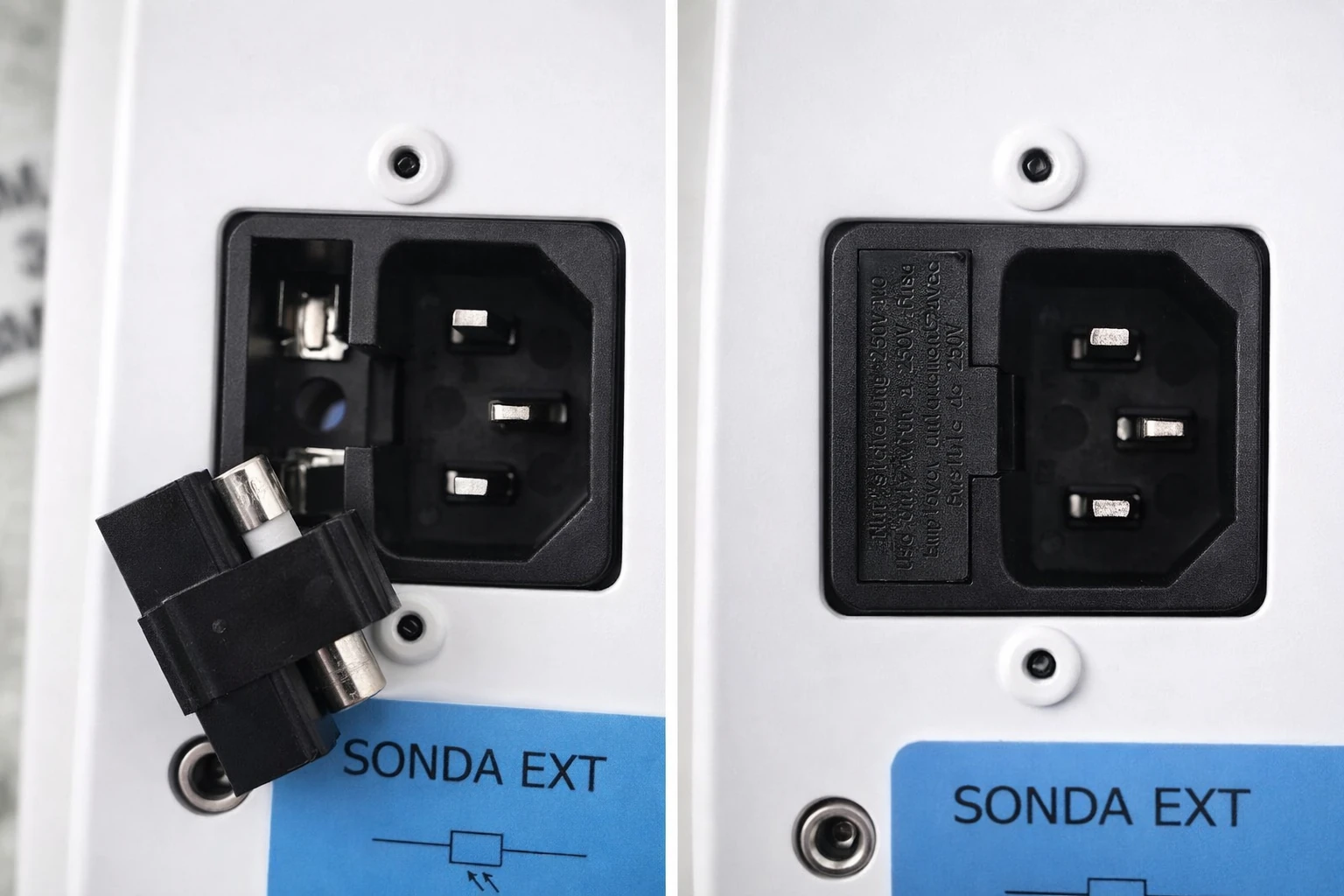

Eingebaute Sicherung

Die Sicherung befindet sich in der Schublade, die in die IEC-C14-Steckdose integriert ist.

Um es zu ersetzen:

1. Ziehen Sie das Netzkabel vollständig ab.
2. Ziehen Sie die Schublade des Sicherungshalters heraus.
3. Ersetzen Sie die Sicherung nur durch eine Sicherung desselben Typs und Werts, die für das Steuergerät angegeben ist.
4. Schließen Sie die Schublade, bevor Sie die Stromversorgung wieder herstellen.

Überbrücken Sie niemals die Sicherung und verwenden Sie keine anderen als die vorgesehenen Werte.

Ausgangsstecker in Richtung der Lichtquellen

Die Abbildung zeigt die Verkabelung der abnehmbaren IEC-Stecker, die an den Ausgängen der Steuereinheit verwendet werden sollen, d. h. in Richtung der an SOL-7000 angeschlossenen Lichtquellen.

Das Prinzip ist für beide Ausgänge gleich:

Klemme	Dirigent	Funktion
L	braun	Phasengesteuert durch den Ausgang der Steuereinheit
N	blau	neutral zur Lichtquelle
T / Erde	gelbgrün	Erdungsschutz, sofern durch die Lampe oder den Beleuchtungskörper vorgesehen

Am oberen Ausgang versorgt der Stecker die dimmbare Lampe für Morgen- und Abenddämmerung. Am unteren Ausgang versorgt der Stecker die Neonröhre oder die EIN/AUS-Last mit Strom.

Ziehen Sie die Klemmen und die Kabelverschraubung richtig fest. Der Anschluss der Ausgänge muss von Fachpersonal und immer bei vom Netz getrennter Steuereinheit durchgeführt werden.

Kontrollen vor dem Einschalten

Bevor Sie den SOL-7000 einschalten, überprüfen Sie Folgendes:

• Stromkabel und Erde;
• Sicherung eingesetzt und korrekt;
• dimmbare Lampe, angeschlossen an den oberen Ausgang;
• Neon- oder ON/OFF-Last, angeschlossen an den unteren Ausgang, falls vorhanden;
• Buchsen, die nur an Zubehör mit sehr niedriger Spannung angeschlossen sind;
• Lamp+Neon-, Only lamp- oder Lamp(ON)+Neon-Modus, der mit dem erstellten System übereinstimmt.
