חיבורי חשמל

דף זה מאגד את המידע העיקרי לזיהוי כניסות, יציאות וחיבורים של יחידת הבקרה SOL-7000.

המטרה היא למנוע אי הבנות במהלך ההתקנה: שקע הכניסה מפעיל את יחידת הבקרה, הפלט העליון מוקדש לנורה הניתנת לעמעום, הפלט התחתון מוקדש לעומס ON/OFF, ושקעי הצד הם כניסות אותות במתח נמוך מאוד.

תרשים חיבור חשמלי של בקר SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

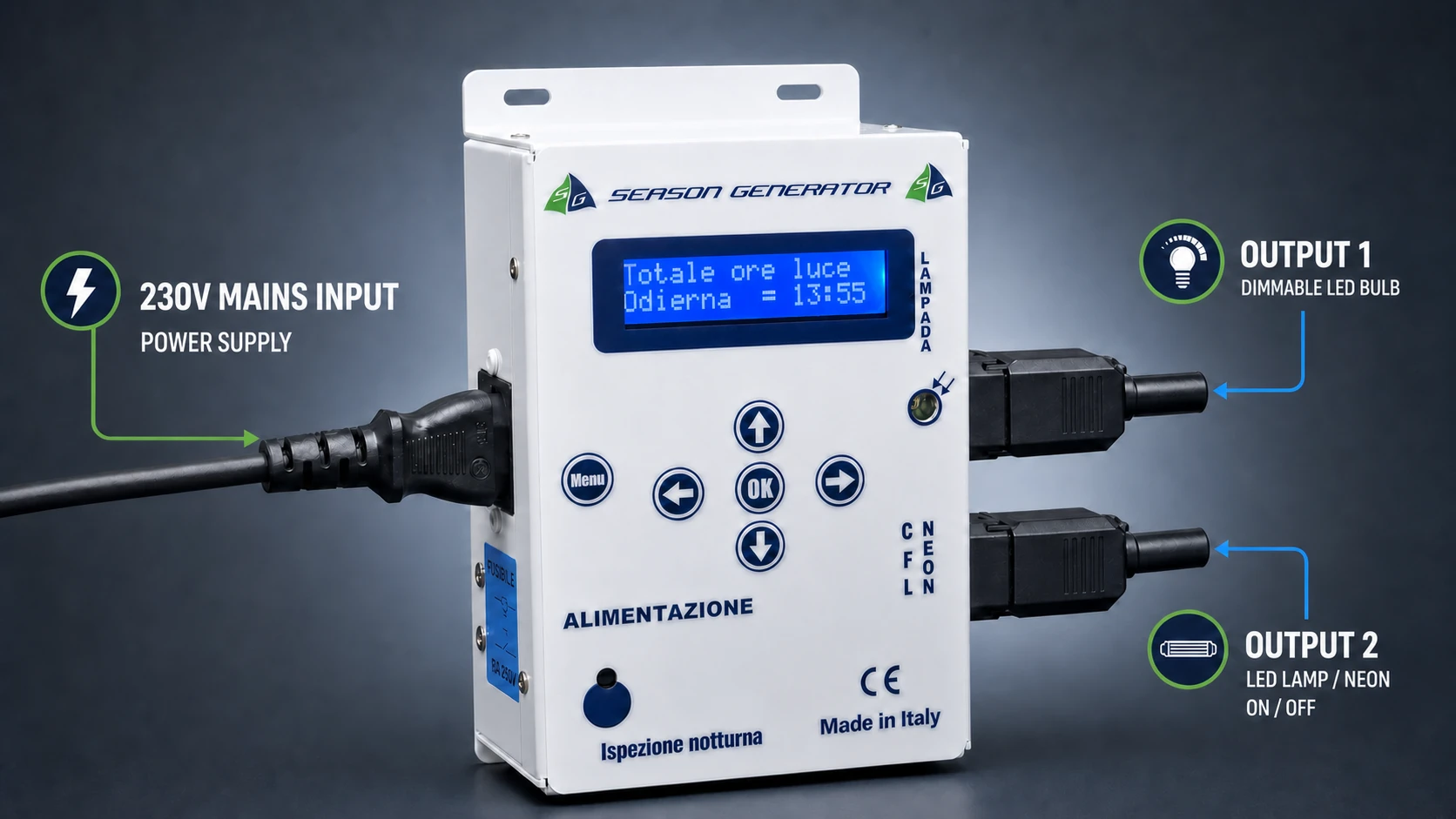

תצוגה כללית של המוצר

תצוגת המוצר מציגה את הסידור המעשי של החיבורים:

• אספקת החשמל 230 V~ נכנסת בצד שמאל;
• הפלט העליון שולט במנורה הניתנת לעמעום;
• הפלט התחתון שולט על הניאון או עומס ON/OFF;
• לחצן בדיקת הלילה ממוקם בחזית;
• שקעי הצד משמשים לאביזרים במתח נמוך מאוד, כגון תא פוטו חיצוני ובקרת בדיקה מרחוק, אם זה מסופק על ידי הגרסה המותקנת.

כיצד נוצר המעגל

החשמל מגיע משקע IEC C14. פאזות וניטרליות מפעילים את האלקטרוניקה הפנימית ואת שלבי הפלט. הפאזה מוגנת על ידי הנתיך המשולב בשקע החשמל.

לשתי יציאות IEC C13 אין את אותה פונקציה:

קישור	מיקום	פונקציה	עומס צפוי
כניסת רשת IEC C14	צד אספקת החשמל	מפעיל את יחידת הבקרה	כבל רשת מתאים
פלט עליון של IEC C13	צד פלט, למעלה	פלט TRIAC מעומעם	מנורה ניתנת לעמעום תואמת
פלט תחתון של IEC C13	צד פלט, תחתון	פלט ON/OFF	ניאון, ספק כוח או עומס לא מעומעם תואם
שקע 3.5 מ"מ	צד אספקת החשמל	כניסות אות	תא צילום חיצוני או לחצן שלט, אם מסופק

פלט מעומעם עליון

הפלט העליון הוא זה שישמש עבור המנורה היוצרת שחר ודמדומים. יחידת הבקרה מווסתת את ההספק בהדרגה בעקבות התוכנית, משך הזריחה, משך השקיעה ופרופיל המנורה שנבחר.

חבר רק מנורות שהוכרזו ניתנות לעמעום ותואמות למצב הנבחר לפלט זה. מנורה לא מתאימה עלולה להבהב, לא לכבות כראוי או להינזק.

פלט ON/OFF נמוך יותר

הפלט התחתון פועל כדלקה וכיבוי. הוא מיועד לניאון או לעומסים שאין צורך לעמעם.

פלט זה משמש במצבים הכוללים מעבר בין מנורה לנאון או הדלקה בו-זמנית של מנורה וניאון במהלך אור מלא.

כניסות שקע מתח נמוך מאוד

שקעי ה-3.5 מ"מ אינם יציאות כוח. הם משמשים רק עבור אביזרי בקרה או מדידה, בהתאם לגרסת המוצר.

::: סכנה אל תחבר מתח רשת לשקעים אסור להפעיל מתח רשת על שקעי 3.5 מ"מ. חבר רק אביזרים המתוכננים לפי Season Generator או מגעים נקיים המצוינים בתיעוד המוצר. :::

נתיך מובנה

הנתיך ממוקם במגירה המשולבת בשקע החשמל של IEC C14.

כדי להחליף אותו:

1. נתק לחלוטין את כבל החשמל;
2. לחלץ את מגירת מחזיק הנתיכים;
3. החלף את הנתיך רק באחד מאותו סוג וערך המצוין עבור יחידת הבקרה;
4. סגור את המגירה לפני חיבור החשמל.

לעולם אל תגשר על הפתיל ואל תשתמש בערכים אחרים מאלה שצפויים.

שקעי פלט לכיוון מקורות האור

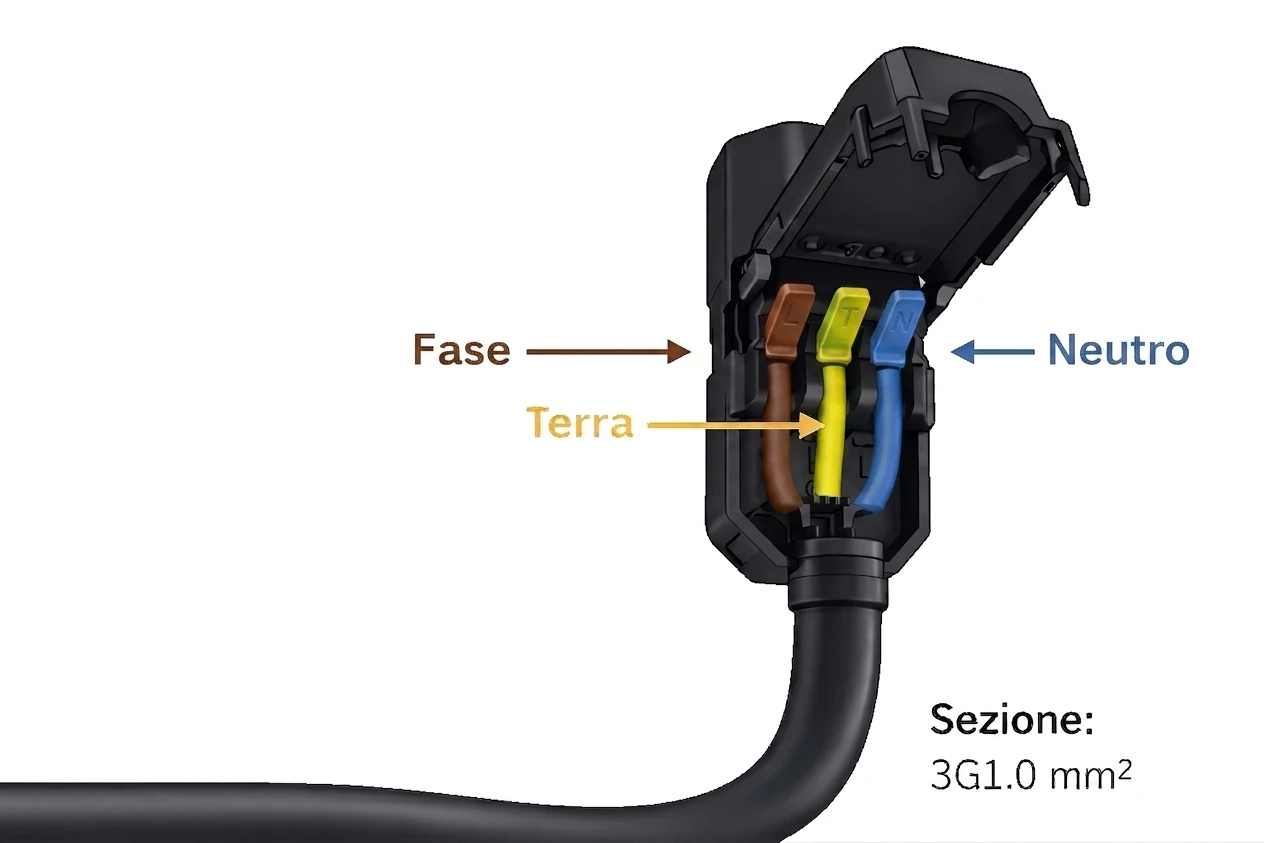

האיור מציג את החיווט של תקעי IEC הנשלפים לשימוש ביציאות יחידת הבקרה, כלומר לכיוון מקורות האור המחוברים ל-SOL-7000.

העיקרון זהה עבור שתי התפוקות:

מהדק	מנצח	פונקציה
L	חום	שלב נשלט על ידי פלט יחידת הבקרה
N	כחול	ניטרלי לכיוון מקור האור
T / כדור הארץ	צהוב-ירוק	הגנת אדמה, אם מסופקת על ידי המנורה או גוף התאורה

ביציאה העליונה התקע מפעיל את המנורה הניתנת לעמעום המשמשת לעלות השחר והערב. בפלט התחתון התקע מפעיל את הניאון או את עומס ההפעלה/כיבוי.

הדק את המסופים ובוצת הכבל בצורה נכונה. חיבור היציאות חייב להתבצע על ידי צוות מוסמך ותמיד עם יחידת הבקרה מנותקת מרשת החשמל.

בודק לפני ההפעלה

לפני הפעלת ה-SOL-7000 בדוק:

• כבל חשמל ואדמה;
• נתיך הוכנס ונכון;
• מנורה ניתנת לעמעום המחוברת לפלט העליון;
• עומס ניאון או ON/OFF מחובר לפלט התחתון, אם מסופק;
• שקעים המחוברים רק לאביזרים במתח נמוך מאוד;
• מצב Lamp+Neon, Only lamp או Lamp(ON)+Neon עקבי עם המערכת שנוצרה.
