מדריך מלא SOL-LED

גרסה להדפסה

גרסת המכשיר: SOL-LED

קושחת ייחוס: SOL-LED Rev.02

המדריך עודכן: 28/08/2026

---

ידני SOL-LED

ברוכים הבאים לתיעוד התפעול של בקר הצילום המקצועי SOL-LED.

הפונקציות המוצגות הן הפונקציות התפעוליות של המוצר ומאורגנות לשימוש יומיומי, מההתקנה הראשונה ועד לתכנות הפוטופריוד.

אינדקס

מבוא

• היכרות עם המערכת
• עקרון הפעולה
• ניהול שני החדרים

התקנה

• אבטחה
• פאנל, אורות ומסופים
• אספקת חשמל וחיבור LED
• הצתה ראשונה

תכנות

• מקשים וניווט
• תוכניות זמינות
• תוכנית 'אישית'
• תוכנית Ishi2
• תוכנית AstroGPS Timer
• תוכנית Manual
• משך הזריחה ומשך השקיעה
• עוצמה ובהירות מקסימלית
• שימוש בחדרים

פונקציות

• מנורת לילה
• בדיקת לילה
• חיסכון באנרגיה
• שעה, תאריך ושפה

תמיכה

• שאלות נפוצות ופתרון בעיות
• מפרט טכני
• CE, WEEE תאימות ואחריות
• קובץ PDF מלא להורדה

הצג הפניה

שמות הפונקציות והתוכניות מוצגות כפי שהן מופיעות בצג המכשיר.

במקרה של הבדלים בין המדריך לתצוגה, עיין במסכים במכשיר המותקן.

מבוא

מה זה SOL-LED

SOL-LED הוא ווסת צילום מחזורי מקצועי למערכות תאורת LED המופעלות במתח ישר נמוך מאוד.

המכשיר מאפשר לך לדמות:

• שחר מתקדם;
• אור יום מלא;
• שקיעה מתקדמת;
• תאורת לילה בעוצמה מופחתת;
• הפעלה זמנית לבדיקת לילה.

הניהול האוטומטי של תקופת הצילום מאפשר לשחזר וריאציות מבוקרות של משך האור במהלך השנה או על פי תוכנית מותאמת אישית.

לשם מה מיועדת photoperiod

יחידת בקרת שחר-דמדומים משמשת לניהול אוטומטי של התאורה של החווה. מסדיר את הדלקה, כיבוי ועוצמת האור בהדרגה, תוך הימנעות ממעברים פתאומיים בין חושך לאור מלא.

בציפורים, ניהול קבוע של שעות היום יכול לסייע בליווי מנוחה, גידול, הכנה לרבייה ושירה, תוך מתן כבוד תמיד לצרכים הביולוגיים של בעלי החיים.

למי שמגדל פתילים חיים, השליטה ההדרגתית במחזור האור-חושך מאפשרת לדמות את הטרנד העונתי בחדר סגור ולהכין את החיות לתקופת הציד במעברים טבעיים יותר. השימוש חייב תמיד לעמוד בתקנות העדכניות ובנוהלי גידול ורווחת בעלי חיים נכונים.

תכונות עיקריות

• שתי יציאות LED, המצוינות בתפריט כ-cheder 1 ו-cheder 2.
• תוכניות אוטומטיות טעונות מראש.
• תוכנית 'אישית' עם עליה או ירידה יומית.
• תוכנית Ishi2 עם תאריך התחלה ותאריך סיום.
• תוכנית AstroGPS Timer עם קואורדינטות גיאוגרפיות.
• תוכנית Manual עם זמנים קבועים שנקבעו על ידי המשתמש.
• משך זמן נפרד לזריחה ולשקיעה.
• עוצמה קבועה או עונתית.
• מנורת לילה מתכווננת.
• בדיקת לילה עם כניסה ויציאה הדרגתית.
• חיסכון באנרגיה לפי שעה.
• השתמש עם שני חדרים עצמאיים או חדר אחד עם שתי יציאות מסונכרנות.
• תצוגת LCD עם תפריט רב לשוני.
• אחסון הגדרות בזיכרון לא נדיף.

שני חדרים

במדריך המונח חדר מציין את אחת משתי היציאות הנשלטות על ידי המכשיר.

כל חדר יכול לכלול:

• תוכנית שונה;
• משך זריחה ושקיעה שונה;
• בהירות מרבית שונה;
• מנורת לילה שונה;
• חיסכון שונה באנרגיה.

המכשיר משתמש בשעון פנימי יחיד המשותף לשני החדרים. לפיכך, לשתי היציאות יכולות להיות תוכניות ופרמטרים נפרדים, אך התאריך והשעה של ההתייחסות משותפים.

מסך ראשון בעת הפעלה

בעת האתחול התצוגה מציגה:

• Season Generator;
• SoL-Led;
• הגרסה המותקנת;
• המספר הסידורי, כאשר רלוונטי.

לאחר המסך הראשוני המכשיר נכנס לעמוד הראשי.

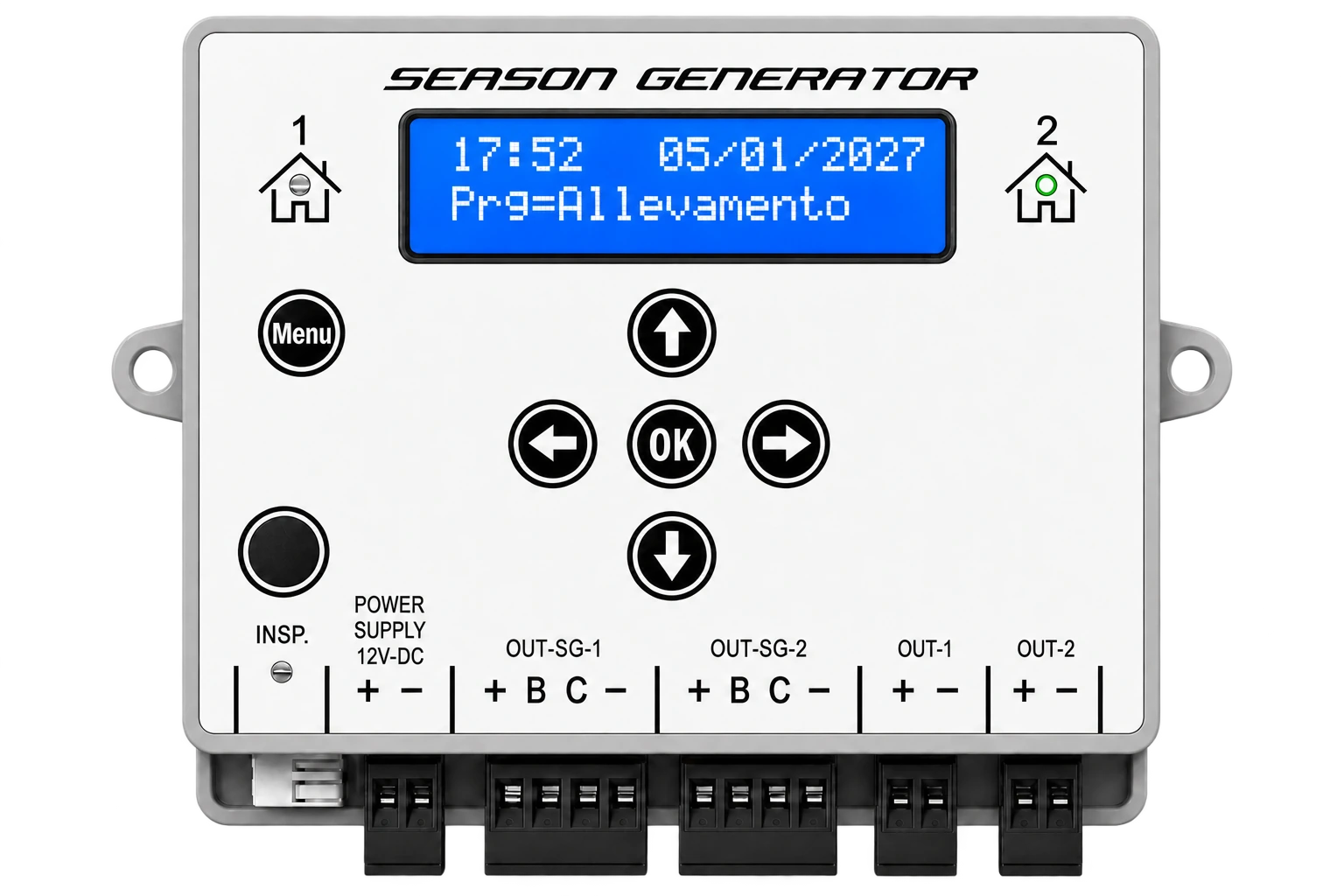

לוח בקרה

הכפתורים הראשיים הם MENU, OK, חיצי הכוונה וINSP..

אבטחה

אזהרות כלליות

קרא בעיון את המדריך לפני ההתקנה והשימוש במכשיר. שמור את ההוראות לעיון עתידי.

ההתקנה חייבת להתבצע על ידי צוות מוסמך, בהתאם לתקני החשמל החלים במדינת ההתקנה.

לפני כל עבודה על המכשיר או החיבורים:

• נתק את החשמל;
• בדוק את היעדר מתח;
• המתן עד שהמכשיר יכבה לחלוטין.

כוח

SOL-LED פועל אך ורק עם ספק כוח 12-24 V DC מיוצב.

לעולם אל תחבר את ההתקן ישירות לרשת החשמל 230 V AC.

השתמש בספקי כוח מתאימים, מיוצבים ובגודל המבוססים על עומס LED המחובר.

סביבת התקנה

המכשיר מיועד לשימוש פנימי.

אל תתקין:

• בחוץ;
• בסביבות לחות או רטובות;
• בנוכחות עיבוי;
• ליד מקורות חום;
• במיכלים ללא אוורור.

דירוג הגנה היסטורי: IP20.

מים, התזות ואמבטיות

SOL-LED, ספק כוח, פסי LED, מחברים וכבלים אינם מוגנים מפני סילוני מים, התזות או טבילה, אלא אם דירוג IP שונה מצוין במפורש על הלוח של המוצר הבודד.

בחוות, מקמו שקתות שתייה ואמבטיות כך שהמים והתזים לא יוכלו להגיע ליחידת הבקרה, לספק הכוח, לחיבורים או לפסי LED. אל תתקין את הסורגים מתחת למקומות אמבטיה או באזורים שבהם מים יכולים לטפטף על המחברים.

אם רכיב או כבל נרטבים:

1. הסר מיד את ספק הכוח במעלה הזרם;
2. אין לגעת במחברים או בחלקים חשמליים כשהם רטובים;
3. אין להפעיל מחדש את המערכת עד שהיא עברה ייבוש, בדיקה ונמצאת כמתאימה על ידי צוות מוסמך.

מים ועיבוי עלולים לגרום לקצר חשמלי, קורוזיה, התחממות יתר ולנזק לציוד.

עומסים מותרים

היציאות מיועדות למערכות LED התואמות לספק כוח 12-24 V DC DC.

אל תתחבר:

• מנורות 230 V;
• מנהלי התקן LED חיצוניים;
• ספקי כוח LED;
• עומסים אינדוקטיביים;
• מכשירים שאינם תואמים לבקרת PWM במתח נמוך.

זרם מקסימלי לכל פלט: 2,5 A.

איסורים

אין לפתוח, לשנות או להתעסק עם המכשיר.

אל תחרוג מהגבולות הנומינליים המצוינים.

אין להחליף רכיבים פנימיים. הנתיך הפנימי אינו מיועד להחלפת המשתמש.

במקרה של תקלה, ריח חריג, אי התנעה או התנהגות לא סדירה, נתק את החשמל ופנה למשווק או לסיוע מורשה.

פאנל, מחוונים ומסופים

דף זה מראה כיצד לזהות את הפאנל SOL-LED וכיצד להבחין בין המסופים הזמינים. התמונות משמשות התייחסות מעשית במהלך ההתקנה: תחילה זהה את סוג פס ה-LED המשמש, ולאחר מכן בחר את הפלט הנכון.

תצוגה כללית

התרשים הבא מזהה את התצוגה, הכפתורים, האורות של שני החדרים, לחצן בדיקת לילה, מסוף אופציונלי עבור כפתור השלט, וכל מסופי המתח והיציאה.

ה-SOL-LED יכול לנהל שתי תוכניות נפרדות, המסומנות כחדר 1 וחדר 2. הנוריות שליד סמלי החדר מציינות באיזה חדר צופים באותו רגע.

לחצנים ואורות

אלמנט	פונקציה
MENU	היכנסו לתפריט ועברו לפריט הבא. בעת שינוי זמן/תאריך, הגדל את השנה.
OK	אשר את הערך המוצג ושמור את ההגדרה.
חץ למעלה	הגדל את הערך או עבור לאפשרות הבאה.
חץ למטה	מקטין את הערך או עובר לאפשרות הקודמת.
חץ שמאלה	בעת שינוי זמנים, הגדל את השעה.
חץ ימינה	החלפת חדרים במסכי ההפעלה. בעת שינוי תאריך/שעה, הגדל את החודש.
INSP.	מפעיל ומנהל את בדיקת הלילה.
חדר לד 1 / חדר 2	מציין איזה חדר נבחר ומוצג.
בדיקת לד	מדווח כי בדיקת לילה פעילה.

במדריך, MENU, OK וINSP. הם השמות הכתובים בלוח. ארבעת מקשי הכיוון מכונים חץ למעלה, חץ למטה, חץ שמאלה וחץ ימינה, מכיוון שהם מיוצגים על ידי סמל החץ בלוח.

ספק כוח 12-24 V DC

SOL-LED אינו מתחבר ישירות לרשת החשמל. רשת 230 V AC חייבת להפעיל ספק כוח חיצוני מיוצב; הפלט של ספק הכוח נכנס לאחר מכן למסוף POWER SUPPLY 12-24V DC של ההתקן.

מהדק	פונקציה
+	ספק כוח חיובי 12-24 V DC
-	כוח שלילי

ספק הכוח חייב להיות בגודל של סכום הזרם הנקלט בכל היציאות המשמשות. כל פלט של SOL-LED יכול לספק מקסימום 2,5 A.

למערכות גדולות רצוי להשתמש באספקת החשמל 24 V ובפסי LED: עבור אותו זרם, ניתן לחבר כמות גדולה יותר של ברים בהשוואה למערכת 12 V.

Season Generator PRO יציאות 4 חוטים

יציאות OUT-SG-1 וOUT-SG-2 מוקדשות למוטות Season Generator PRO 4 חוטים. OUT-SG-1 עוקב אחר התוכנית של בית 1; OUT-SG-2 עוקב אחר התוכנית של חדר 2.

מהדק	צבע מנצח	פונקציה	הגבלה
+	אדום	ספק כוח בר LED חיובי	2,5 A מקסימום
B	כחול	ערוץ LED כחול / מנורת לילה	100 mA מקסימום
C	לבן	הפניה ראשית ל-PWM	32 mA מקסימום
-	שחור	שלילי נפוץ / GND	2,5 A מקסימום

הסורגים מחוברים אחד אחרי השני באמצעות מערכת ה-In-out: הכבל נכנס לסרגל הראשון ויוצא שוב לקראת הבא. מנקודת מבט מכנית הסורגים נמצאים בשרשרת, אך מבחינה חשמלית הם נשארים במקביל על אותו ערוץ.

יציאות LED מסחריות עם 2 חוטים

יציאות OUT-1 וOUT-2 מוקדשות לפסי LED מסחריים 12-24 V DC דו-חוטיים או פסים מסחריים. OUT-1 עוקב אחר התוכנית של חדר 1; OUT-2 עוקב אחר התוכנית של חדר 2.

מהדק	צבע מוליך טיפוסי	פונקציה	הגבלה
+	אדום	ספק כוח בר LED חיובי	2,5 A מקסימום
-	שחור	שלילי נפוץ	2,5 A מקסימום

גם עם סורגים מסחריים, חיבור ה-In-out חייב לשמור על הברים במקביל על אותו פלט. הקליטה הכוללת של השרשרת המחוברת לפלט בודד לא תעלה על 2,5 A.

ההבדל בין מוטות 2 גדילים ל-4 גדילים SG PRO

התרשים הבא מציג את ההבדל הרעיוני בין סרגל מסחרי בעל 2 חוטים לבין סרגל Season Generator PRO בעל 4 חוטים.

בפסים דו-חוטיים ה-SOL-LED מפעיל ישירות את ענף ה-LED באמצעות חיובי ושלילי. בפסי SG PRO 4 חוטים יש דרייבר על הלוח: בנוסף לאספקת החשמל, הבר מקבל אותות ייעודיים לוויסות ולנורית ה-LED הכחולה.

מסיבה זו אין צורך להחליף את סוגי היציאות: יש לחבר בר SG PRO ליציאות OUT-SG ואילו בר 2 חוטים מסחרי חייב להיות מחובר ליציאות OUT.

אביזרים אופציונליים

הטרמינל האופציונלי של כפתור בדיקת הלילה מאפשר לך להרחיק את הפקודה INSP. כאשר נדרש על ידי הערכה או התרשים המצורף.

חיישנים, לחצני שלט או אביזרים אחרים חייבים להיות מחוברים רק לפי דיאגרמת החיווט שסופקה עם הערכה הספציפית. לעולם אל תפעיל מתחים בלתי צפויים על מסופי האביזרים.

התקנה

בדוק לפני החיבור

לפני הפעלת SOL-LED בדוק:

• ספק כוח מיוצב 12-24 V DC;
• קוטביות נכונה על + ו-;
• זרם מקסימלי של כל פלט שאינו עולה על 2,5 A;
• עומסי LED תואמים;
• הידוק נכון של המהדקים;
• היעדר חוטים חשופים או קצר חשמלי.

חבר את החשמל

לפני חיבור החוטים, עיין בתרשים בפאנל, מחוונים ומסופים. רשת החשמל של 230 וולט חייבת להגיע רק לספק הכוח החיצוני; SOL-LED מקבל רק 12-24 V DC מיוצב.

1. כבה את ספק הכוח.
2. חבר את החיובי של ספק הכוח למסוף +.
3. חבר את השלילי של ספק הכוח למסוף -.
4. בדוק שוב את הקוטביות.
5. הפעל את המכשיר.

אל תחבר את ההתקן ישירות לרשת 230 V AC.

חבר את פסי ה-LED

בחר את סוג הפלט על סמך הסרגל המשמש.

עבור ברים של SeasonGenerator PRO השתמשו ב-OUT-SG-1 וOUT-SG-2.

עבור פסי LED מסחריים דו-חוטי השתמשו ב-OUT-1 וOUT-2.

אל תשתמש בקישורים לא תואמים באותו סרגל בו זמנית.

הצתה ראשונה

כאשר הוא מופעל לראשונה או לאחר אובדן של פרמטרים שמורים, המכשיר טוען ערכי ברירת מחדל ומכוון את השעון.

ערכי ברירת מחדל עיקריים:

פרמטר	ברירת מחדל
Meshech zricha	10 דקות
Meshech shkia	10 דקות
Bikoret knisa	1 דקות
Bikoret yetsia	1 דקה
Or laila	OFF
מקסימום. בהירות	80 %
חיסכון באנרגיה	Mevutal
שפה	איטלקית, אם הערך השמור אינו חוקי

תצורה מומלצת

1. הגדר שעה ותאריך.
2. בחר את השפה שלך.
3. בחר את החדר להגדרה באמצעות החץ ימינה.
4. בחר את התוכנית.
5. הגדר את Meshech zricha וMeshech shkia.
6. הגדר את 'הבהירות המקסימלית'.
7. הגדר כל מנורת לילה, בדיקה וחיסכון באנרגיה.
8. חזור על הפעולה עבור החדר השני, אם נעשה בו שימוש.

פקודות וחדרים

עמוד ראשי

בפעולה רגילה, התצוגה גוללת אוטומטית דרך מידע מסוים.

המסכים העיקריים הם:

צילום מסך	מידע
Prg=	תוכנית פעילה של החדר הנבחר
זריחה / שקיעה	זמנים מחושבים ליום הנוכחי
Shaot or total	משך אור היום הנוכחי
Tzricha / נוכחי	זרם נמדד בחדר הנבחר
Mone yamim	מוצג עבור 'אישי'

כל מסך נשאר גלוי למשך כ-5 שניות.

לחיצה על מקש מפסיקה זמנית את הגלילה האוטומטית. לאחר כ-30 שניות ללא מפתחות המכשיר חוזר לעמוד הראשי.

החלפת חדר

לחץ על חץ ימינה כדי לשנות חדר.

האור הקדמי מציין את החדר המוצג.

שינויים שנעשו מהתפריט יחולו על החדר שנבחר.

היכנסו לתפריט

לחץ על MENU מדף הבית.

התפריט הראשון המוצג הוא:

השתמש בתוכנית

לחיצה נוספת על MENU תעביר אותך לדפי התצורה האחרים.

כללי מפתח כלליים

| פעולה | | לַחְצָן | --- | --- | | עבור לפריט הבא בתפריט | MENU | | הזן את הערך או אשר | OK | | הגדל ערך/אפשרות | חץ למעלה | | הקטנת ערך/אפשרות | חץ למטה | | הגדל את הזמן בזמן | שדות חץ שמאלה | | הגדל דקה בשדות זמן | חץ למעלה | | חדרי הלבשה במסכי ההפעלה | חץ ימינה |

שמירה

כאשר אתה מאשר פרמטר עם OK, המכשיר שומר את ההגדרה בזיכרון לא נדיף.

ההגדרות נשארות מאוחסנות גם לאחר הכיבוי.

החזרה אוטומטית

אם נשארת בתפריט מבלי ללחוץ על מקש כלשהו, לאחר כ-30 שניות המכשיר חוזר לעמוד הראשי.

תוכניות

נתיב תפריט

מסלול:

תפריט -> השתמש בתוכנית

צילומי מסך:

• השתמש בתוכנית
• פרג:

השתמש בחצים למעלה ולמטה כדי לגלול בין התוכניות. עם OK אתה מאשר את התוכנית המוצגת.

תוכניות זמינות

SOL-LED חושף את התוכניות הבאות:

אין לפרש את שמות הטבלאות הטעונות מראש כהגבלה בלעדית למין המצוין. הם שמות פרקטיים המוקצים לפרופילי אור שונים: לכל שולחן מגמה עונתית משלו, עם אורך מינימום ומקסימום של היום, צמיחה והפחתה של שעות, זמני זריחה ושקיעה והתקדמות הרמפה. מסיבה זו, טבלה הנקראת, למשל, Lijster, Roodvleugel, Kramsvogel, Kanarim או Crest Agi יכולה לשמש גם במצבים שונים, כאשר פרופיל האור מתאים יותר למטרת המגדל או המשתמש.

ערך	שם תצוגה	שימוש
0	אישי	תוכנית מותאמת אישית עם וריאציה יומית + / - דקות
1	Standard	פרופיל אור כללי, שימושי כאשר ישנם מספר צרכים או מינים רבים באותו חדר
2	Lijster	פרופיל אור טעון מראש המזוהה בשם זה
3	Roodvleugel	פרופיל אור טעון מראש המזוהה בשם זה
4	Leeuwerik	פרופיל אור טעון מראש המזוהה בשם זה
5	Kramsvogel	פרופיל אור טעון מראש המזוהה בשם זה
6	רבייה	פרופיל אור טעון מראש מכוון לרבייה
9	Prushiyim	פרופיל אור טעון מראש המזוהה בשם זה
10	Kanarim	פרופיל אור טעון מראש המזוהה בשם זה
11	Crest Agi	פרופיל אור טעון מראש המזוהה בשם זה
12	Ishi2	תוכנית מותאמת אישית מתאריך ההתחלה לתאריך הסיום
13	AstroGPS Timer	תוכנית אסטרונומית מקואורדינטות
14	Manual	תוכנית עם זמנים קבועים שנקבעו על ידי המשתמש

תוכניות טבלה

תוכניות טבלה משתמשות בזמנים שכבר מאוחסנים במכשיר.

באתר Season Generator ניתן לראות את התנהגות הטבלאות הראשיות ואת הזמנים שהן מייצגות מיום ליום:

• טבלה סטנדרטית
• שולחן בוטצ'יו
• שולחן סאסלו
• שולחן עפרוני
• טבלת Agi and Crest

כדי להקדים או לדחות את הזמנים בטבלה לעומת אלו המוצגים, פשוט הזיזו את תאריך המתכנת קדימה או אחורה. בצורה זו הטבלה גם זזה אוטומטית והמשתמש יכול להתאים את תקופת האור הכי גדולה לצרכיו.

עבור כל יום המכשיר משיג:

• שעת עלות השחר;
• זמן השקיעה;
• משך האור הכולל.

המשתמש יכול לערוך בנפרד:

• Meshech zricha;
• Meshech shkia;
• הבהירות המקסימלית;
• מנורת לילה;
• בדיקת לילה;
• חיסכון באנרגיה.

תוכנית אישית

התוכנית 'אישית' אינה משתמשת בטבלה שנתית קבועה.

המשתמש קובע:

• שעת עלות שחר;
• זמן השקיעה הראשוני;
• עלייה או ירידה יומית של הזריחה;
• עלייה או ירידה יומית של השקיעה;
• מספר ימי הבקשה.

פעולה מפורטת מתוארת בפרק טבלה אישית.

תוכנית ידנית

התוכנית Manual משתמשת בזמנים קבועים שנקבעו על ידי המשתמש. הוא אינו מחיל תוספות יומיות ואינו משתמש בטבלה שנתית.

כאשר אתה מאשר את 'Prg: Manual', התצוגה מציגה את הרצף:

1. Zricha hatchal
2. Shkia hatchal
3. Meshech zricha
4. Meshech shkia

השתמש ב-Manual כאשר אתה רוצה לשמור על אותן זמני ההפעלה והכיבוי בכל יום.

תוכנית אישית2

תוכנית Ishi2 מחשבת באופן אוטומטי התקדמות בין תקופת צילום ראשונית לתקופת צילום סופית.

המשתמש מגדיר תאריך ושעות יציאה, תאריך ושעות הגעה, משך הזריחה ומשך השקיעה. לאחר מכן, המכשיר מחשב את זמני הביניים מדי יום.

הפעולה המפורטת מתוארת בפרק טבלה אישית 2.

תוכנית טיימר AstroGPS

תוכנית AstroGPS Timer מחשבת זמנים באמצעות קואורדינטות גיאוגרפיות.הוא משמש כאשר אתה רוצה לדמות את המגמה הטבעית של השמש במקום, שמירה על שליטה על photoperiod בתוך חדר סגור.

פעולה מפורטת מתוארת בפרק AstroGPS.

שולחן אישי

בשביל מה זה

התוכנית 'אישית' מאפשרת לך ליצור צילום תקופתי מותאם אישית.

המשתמש מגדיר את הזמנים הראשוניים ומציין כמה דקות לשנות את הזריחה והשקיעה בכל יום.

הפעלה

מסלול:

תפריט -> השתמש בתוכנית -> Prg: אישי -> אישור

לאחר האישור, התצוגה מנחה את התצורה ברצף.

אפס את מונה הימים

צילום מסך:

• Reset yamim
• Yamim :

בחר:

אפשרות	אפקט
Ken	מאפס את מונה היום ומתחיל את ההתקדמות החדשה
Lo	שומר את המונה הנוכחי

השתמש בחץ למעלה או בחץ למטה כדי לשנות אפשרות וב-OK כדי לאשר.

תחילת שעת הזריחה

צילום מסך:

Zricha hatchal

מפתחות:

| שדה | | לַחְצָן | --- | --- | | עכשיו | חץ שמאלה | | דקות | חץ למעלה | | אשר | OK |

שעת תחילת השקיעה

צילום מסך:

Shkia hatchal

מפתחות:

| שדה | | לַחְצָן | --- | --- | | עכשיו | חץ שמאלה | | דקות | חץ למעלה | | אשר | OK |

הזריחה עולה או יורדת

צילום מסך:

+/-min zricha

הערך מבוטא בדקות ליום.

	כפתור אפקט
חץ למעלה	הגדל את הערך ל-+100
חץ למטה	מקטין את הערך ל--100
OK	לאשר

ערכים חיוביים מביאים בהדרגה את השחר מוקדם יותר. ערכים שליליים דוחים בהדרגה את הזריחה.

דוגמה: שחר ראשוני 07:00, ערך +1, משך 10 ימים. לאחר 10 ימים הזריחה תהיה בסביבות 06:50.

להגדיל או להקטין את השקיעה

צילום מסך:

+/-min shkia

הערך מבוטא בדקות ליום.

	כפתור אפקט
חץ למעלה	הגדל את הערך ל-+100
חץ למטה	מקטין את הערך ל--100
OK	לאשר

ערכים חיוביים דוחים בהדרגה את השקיעה. ערכים שליליים מביאים בהדרגה את השקיעה מוקדם יותר.

דוגמה: שקיעה ראשונית 18:00, ערך +3, משך 10 ימים. לאחר 10 ימים השקיעה תהיה בסביבות 18:30.

ימי משך

צילום מסך:

Kama yamim?

הגדר כמה ימים להחיל את העליות או הירידה.

ערכים:

• מינימום 0 ימים;
• מקסימום 365 ימים.

עם OK אתה שומר וחוזר לעמוד הראשי.

דוגמה מלאה

הגדרות:

פרמטר	ערך
שחר ראשוני	07:00
שקיעה ראשונית	18:00
+/-min zricha	+1 דקות
+/-min shkia	+3 דקות
Kama yamim?	10

תוצאה לאחר 10 ימים:

• עלות השחר צפויה בכ-10 דקות;
• השקיעה נדחתה בכ-30 דקות;
• עלייה כוללת של כ-40 דקות של אור יומי.

הערה תפעולית

המכשיר מעדכן את ההתקדמות פעם ביום. אם יוצרים לוח זמנים חדש, בחרו Ken על פני Reset yamim כדי להתחיל מחדש מהיום 0.

טבלה אישית 2

בשביל מה זה

תוכנית Ishi2 מאפשרת לך ליצור התקדמות עונתית החל מתאריך התחלה ועד לתאריך סופי.

זה עוזר כשאתה יודע את תקופת הצילום שאתה רוצה לקבל בהתחלה ומה אתה רוצה להשיג בסוף. המכשיר מחשב אוטומטית את כל שלבי הביניים מיום ליום.

הפעלה

מסלול:

תפריט -> השתמש בתוכנית -> Prg: Personal2 -> OK

לאחר האישור, התצוגה מנחה את התצורה ברצף.

תאריך התחלה של תקופת הצילום

צילום מסך:

Taarich hatchal

התאריך הראשוני נלקח מהתאריך הנוכחי של המכשיר. לפני תכנות Ishi2, לכן, בדוק שהשעה והתאריך נכונים.

זמני התחלה

צילומי מסך:

1. Zricha hayom
2. Shkia hayom

ערכים אלה מציינים את הזריחה והשקיעה של היום הראשוני.

כדי לשנות את הזמנים:

| שדה | | לַחְצָן | --- | --- | | עכשיו | חץ שמאלה | | דקות | חץ למעלה | | אשר | OK |

תאריך סיום

צילום מסך:

Taarich sof fot

קבע את התאריך שבו התוכנית צריכה להגיע לתקופת הצילום האחרונה.

מפתחות:

| שדה | | לַחְצָן | --- | --- | | יום | חץ למטה | | חודש | חץ ימינה | | שנה | MENU | | אשר | OK |

תאריך הסיום חייב להיות מאוחר מתאריך ההתחלה.

זמני סיום

צילומי מסך:

1. Zricha sof
2. Shkia sof

ערכים אלה מציינים את הזריחה והשקיעה שיש להשיג בתאריך הסופי.

משך הזריחה והשקיעה

בסוף התצורה התצוגה שואלת:

1. Meshech zricha
2. Meshech shkia

ערכים אלו מציינים כמה דקות לוקח לאור לעלות בבוקר ולרדת בערב.

פעולה אוטומטית

לאחר שמירת התוכנית, המכשיר מחשב את זמני הביניים בין נקודת ההתחלה לנקודת הסיום בכל יום.

אם, למשל, הגדרתם עונה שמתחילה בזריחה ב-08:00 ושקיעה ב-18:00, ומסתיימת בזריחה ב-06:30 ושקיעה ב-20:00, המכשיר משתנה בהדרגה את הזמנים יום אחר יום עד להשגת התוצאה שנקבעה.

הווריאציה אינה מתרחשת בבת אחת: תקופת הצילום משתנה בהדרגה.

AstroGPS

בשביל מה זה

תוכנית AstroGPS Timer מחשבת אוטומטית את הזריחה והשקיעה באמצעות קואורדינטות גיאוגרפיות.

הוא משמש כאשר רוצים לשחזר את הדוגמה הטבעית של השמש במקום, תוך שמירה על שליטה בתאורה בתוך חדר סגור.

המכשיר משתמש בשני הפניות:

• Loc controller, כלומר המיקום האמיתי שבו המכשיר מותקן;
• Loc simulat, כלומר המקום שאת תבנית האור שלו אתה רוצה לשחזר.

נתיב תפריט

מסלול:

MENU -> Usa il programma -> Prg: AstroGPS Timer -> OK

צילומי מסך:

1. Loc controller / Lat:
2. Loc controller / Long:
3. Loc controller / UTC:
4. Loc simulat / Lat:
5. Loc simulat / Long:
6. Twilight:

מיקום יחידת הבקרה

ה-Loc controller מציין היכן נמצא המכשיר פיזית.

המיקום האמיתי משמש למיקום נכון של הצהריים הסולאריים המקומיים ולשמור על סימולציה עקבית עם הזמן המקומי.

קו רוחב וקו אורך

קו הרוחב מוצג כ:

N+DDD.DD או S-DDD.DD

קו אורך מוצג כ:

E+DDD.DD או O-DDD.DD

בתצוגה האות O מציינת מערב.

מפתחות:

| פעולה | | לַחְצָן | --- | --- | | הזז את הסמן | חץ שמאלה / חץ ימינה | | הגדל את | ערך למעלה חץ | | הקטנת | ערך חץ למטה | | אשר | OK |

UTC

המסך UTC: מגדיר את ההבדל בין זמן מקומי ל-UTC.

עבור איטליה, בתנאים רגילים, ההתייחסות היא:

• +01:00 בזמן סטנדרטי;
• +02:00 במהלך שעון קיץ, אם ברצונך לעקוב אחר שעון קיץ אזרחי.

מיקום מדומה

ה-Loc simulat הוא המקום בו אנו רוצים לשחזר את מחזור האור הטבעי.

המכשיר משתמש בקואורדינטות אלה כדי לחשב את אורך היום, ואם אפשר, את מתיחה של הדמדומים.

דמדומים

מסך Twilight: מאפשר לך להפעיל או לבטל את הדמדומים.

ערכים:

• מופעל;
• Mevutal.

כאשר בין הערביים מופעלת, האור מתחיל לעלות לפני הזריחה המחושבת ומסתיים לאחר השקיעה, המדמה מעבר טבעי יותר.

כאשר בין ערביים מושבתים, המכשיר משתמש בזריחה ושקיעה כהתייחסות ראשית.

המחאות מומלצות

לאחר הגדרת AstroGPS Timer, בדוק:

• שעה ותאריך של המכשיר;
• קואורדינטות של המקום האמיתי;
• קיזוז UTC:;
• קואורדינטות של המקום המדומה;
• סטטוס של Twilight:;
• זמני זריחה ושקיעה מוצגים בעמוד הראשי.

רמפות, עוצמה ובהירות

הרמפות מווסתות כיצד האור מתגבר בבוקר ופוחת בערב. הם משמשים כדי למנוע הפעלה וכיבוי פתאומיים, מה שהופך את המעבר בין חושך, יום ולילה להדרגתי יותר.

פונקציית ה'עוצמה' מאפשרת לקבוע לכמה אור המערכת אמורה להגיע במהלך היום. זה לא משנה את זמני התוכנית: הוא מגביל את הרמה המקסימלית אליה מגיעה הרמפה.

משך הזריחה

מסלול:

תפריט -> משך הזריחה

משך הזריחה מתאים את הזמן שלוקח לאור לעבור מבהירות עמומה לאור יום.

ערכים:

• מינימום 1 דקה;
• מקסימום 100 דקות;
• ברירת מחדל 10 דקות.

השתמש בחץ למעלה ובחץ למטה כדי לערוך. לחץ על OK כדי לאשר.

משך השקיעה

לאחר אישור של Meshech zricha, התצוגה מציגה:

Meshech shkia

משך השקיעה מתאים את הזמן שלוקח לאור להתעמעם בהדרגה לפני כיבוי או הדלקת תאורת הלילה.

ערכים:

• מינימום 1 דקות;
• מקסימום 100 דקות;
• ברירת מחדל 10 דקות.

הקש OK כדי לאשר ולשמור.

עוצמת האור

מסלול:

תפריט -> עוצמה

הפונקציה יכולה לעבוד בשתי דרכים:

• קבוע, עם ערך מקסימלי זהה תמיד;
• עונתי, עם ערך מינימלי ומקסימלי שהמכשיר מבצע אינטרפולציה אוטומטית במהלך העונה.

מצב קבוע

במצב 'קבוע', המכשיר משתמש במגבלה מרבית אחת בלבד.

ערכים:

• מינימום 10 %;
• מקסימום 100 %;
• ברירת מחדל 80 %.

דוגמאות:

ערך	אפקט
100 %	בהירות מקסימלית זמינה
80 %	ערך ברירת מחדל
50 %	אור מלא מוגבל לכחצי הספק
10 %	מגבלה מינימלית שניתן להגדיר

מצב עונתי

מצב 'עונתי' מאפשר לך לשנות באופן אוטומטי, במהלך העונה, לא רק את משך תקופת הצילום אלא גם את עוצמת התאורה המרבית.

המשתמש קובע:

• מיני עונה;
• מקסימום עונה.

המכשיר מחשב באופן אוטומטי ערכי ביניים מיום ליום.

דוגמה:

• תקופה מינימלית: 40 %;
• תקופה מקסימלית: 100 %.

במהלך שלב הגידול של העונה, הערך המרבי עולה בהדרגה. במהלך שלב הירידה, התהליך מתרחש הפוך.

אם במשך יום מסוים הערך המחושב הוא 65 %, במהלך עלות השחר האור עולה בהדרגה עד 65 %, לא עד 100 %. במהלך תקופת האור המלא הוא נשאר ברמה זו, ובשעת השקיעה הוא יורד בהדרגה מהערך הזה.

השפעה על הפלטים

מגבלת העוצמה פועלת על רמפת האור הראשית של החדר הנבחר.

לאור הלילה יש פרמטר נפרד, המתואר בפרק Light Light.

הגנה נוכחית

המכשיר שולט בזרם ביציאות. אם הזרם חורג ממגבלת ההגנה הפנימית, הרמפה של החדר המושפע מוגבלת.

אם התצוגה מציגה ספיגה חריגה או שהאור אינו עולה כצפוי, בדוק את העומס, החיווט ואספקת החשמל.

מנורת לילה

בשביל מה זה

הפונקציה Or laila שומרת על אור מופחת במהלך שלב הלילה.

זה שימושי כאשר אתה רוצה להימנע מחושך מוחלט או לדמות תאורת לילה חלשה.

נתיב תפריט

מסלול:

תפריט -> מנורת לילה

צילום מסך:

Or laila

הגדרה

השתמש בחץ למעלה ובחץ למטה כדי להתאים את הערך.

ערכים:

• OFF כאשר הערך הוא 0 %;
• מקסימום 50 %;
• ברירת מחדל OFF.

הקש OK כדי לשמור.

פעולה

כאשר אור היום כבוי, אור הלילה עולה בהדרגה לערך שנקבע.

כאשר מתחיל שלב חדש של אור יום, אור הלילה נכבה בהדרגה.

אם חיסכון באנרגיה פעיל במשבצת הזמן שנקבעה, ניתן להשבית את תאורת הלילה באופן זמני על ידי המכשיר.

עצה מעשית

השתמש בערכים נמוכים עבור תאורת לילה. רמה גבוהה מדי יכולה להפחית את ההבדל הנתפס בין יום ללילה.

בדיקת לילה

בשביל מה זה

הפונקציה INSP. מאפשרת לכם להיכנס לחדר כשהאור כבוי ולערוך ביקור קצר תוך הפרעה לציפורים כמה שפחות.

בלחיצה על הכפתור, המכשיר מתחיל שחר קטן ומהיר: האור עולה בהדרגה במקום להידלק פתאום.

כאשר האור בהיר מספיק כדי לראות לתוך החדר, לחץ שוב על INSP.. בצורה זו המפלס נחסם בנקודה אליה מגיעים, מבלי לגרום לאור לעלות עוד יותר.

בסיום הביקור, הקש שוב על INSP. כדי לצאת. האור חייב לכבות: רק אז המכשיר יחזור לתוכנית הראשית. אם הבדיקה נשארת פעילה, האור יכול להישאר דולק ולא נכלל מחזור יום-לילה רגיל.

שימוש בלחצן INSP.

הלחצן INSP. פועל במחזוריות:

לחץ	סטטוס
לחיצה ראשונה	בדיקה פעילה, נדלקת ונורית אזהרה דולקת
לחיצה שנייה	אור תקוע ברמה שהגיעה, אור מהבהב
לחץ סופי	יצא מבדיקה, אור כבוי

כאשר נורית הבדיקה כבויה, המכשיר חוזר לעקוב אחר התוכניות האוטומטיות.

לפני היציאה מהחדר, בדוק שנורית הבדיקה כבויה. אם הוא נשאר דולק או מהבהב, הבדיקה עשויה להרחיק את האור מתכנות רגיל.

משך כניסת הבדיקה

מסלול:

תפריט -> קלט בדיקה

פרמטר זה מסדיר את משך רמפת ההפעלה של הבדיקה.

ערכים:

• מינימום 1 דקה;
• מקסימום 100 דקות;
• ברירת מחדל 1 דקה.

משך יציאת הבדיקה

לאחר Bikoret knisa התצוגה מציגה:

Bikoret yetsia

פרמטר זה מתאים את משך רמפת כיבוי הבדיקה.

ערכים:

• מינימום 1 דקות;
• מקסימום 100 דקות;
• ברירת מחדל 1 דקה.

מבחר חדרי בדיקה

לאחר משכי הכניסה והיציאה, התצוגה מציגה:

Bikoret laila

אפשרויות:

אפשרות תצוגה	אפקט
cheder 1	בדיקה חלה על חדר 1
cheder 2	בדיקה חלה על חדר 2
cheder 1+2	בדיקה חלה על שניהם

השתמש בחץ למעלה ובחץ למטה כדי לבחור וב-OK כדי לאשר.

אביזר שלט

ניתן להרחיק את לחצן הבדיקה באמצעות ערכת Season Generator אופציונלית, או עם מגע לחצן נקי כאשר נדרש על פי התרשים החשמלי המצורף.

ניתן להתקין את לחצן השלט, למשל, ליד דלת החדר או בתוך מערכת חשמל. לחיצה עליו נותנת את אותו אפקט כמו כפתור INSP. על המתכנת.

אסור למגע המרוחק לשאת מתח חיצוני למכשיר.

חיסכון באנרגיה

בשביל מה זה

חיסכון באנרגיה מאפשר לך להפחית את צריכת המערכת על ידי ניצול, כאשר זמין, האור הטבעי המגיע מבחוץ.

אם במהלך כמה שעות ביום האור הנכנס דרך החלונות כבר מאיר את החדר בצורה נכונה, אין צורך להשאיר את פסי ה-LED או מנורות המערכת דולקות. לאחר מכן יחידת הבקרה יכולה לכבות זמנית את התאורה המלאכותית ולאחר מכן לחזור אוטומטית לתוכנית היומית.

ב-SOL-LED הפונקציה פועלת על בסיס זמן: המשתמש מגדיר פרק יום בו הוא יודע שבדרך כלל החדר מקבל מספיק אור טבעי.

המצבים האלה מנוהלים:

מצב תצוגה	שימוש
Mevutal	ללא חיסכון באנרגיה
Bli hayshan	כיבוי במשבצת הזמן שנקבעה

נתיב תפריט

מסלול:

תפריט -> חיסכון באנרגיה -> אישור

צילום מסך:

Chisachon ener

השתמש בחץ למעלה ובחץ למטה כדי לשנות מצב וב-OK כדי לאשר.

מצב מושבת

בחר Mevutal כאשר ברצונך לעקוב תמיד אחר התוכנית הקלה מבלי לשמור התערבויות.

הקש OK כדי לשמור ולחזור לעמוד הראשי.

מצב ללא חיישן

מצב Bli hayshan מכבה את האור במשבצת זמן שנקבעה על ידי המשתמש.

מצב זה אינו דורש חיישנים. זה מצוין כאשר התאורה הטבעית של החדר צפויה למדי: למשל, אם התוכנית צופה זריחה ב-06:30 ושקיעה ב-21:00, אבל בין 11:00 ל-14:00 החדר מקבל מספיק אור מהחלונות, ניתן להגדיר תקופה זו כתקופת חיסכון.

רצף תפריטים:

1. Kabeh orot / משעות
2. Kabeh orot / עד שעות
3. Kabeh/Hadlek / Hadragat:

זמן כיבוי

למסך 'משעות':

| שדה | | לַחְצָן | --- | --- | | עכשיו | חץ שמאלה | | דקות | חץ למעלה | | אשר | OK |

זמן הפעלה מחדש

במסך 'עד שעות' השתמש באותם מקשים.

כיבוי הדרגתי

אפשרות	אפקט
Ken	כניסה ויציאה מהלהקה בהתקדמות הדרגתית
Lo	כיבוי והדלקה מיידית

הקש OK כדי לשמור.

הערה מעשית

הגדירו את רצועת החיסכון רק כאשר אתם בטוחים שאור טבעי מספיק לחדר בשעות אלו. לאחר שהמרווח מסתיים, המכשיר חוזר אוטומטית לניהול תוכנית רגיל.

זמן, תאריך ושפה

שנה שעה ותאריך

מסלול:

תפריט -> שנה שעה ותאריך -> אישור

צילומי מסך:

• Shaneh
• שעה ותאריך
• Shaa Taarich

כאשר אתה מזין את השינוי, המכשיר משהה זמנית את העדכון האוטומטי של השעון.

מקשים לשינוי שעה/תאריך

| שדה | | לַחְצָן | --- | --- | | עכשיו | חץ שמאלה | | דקות | חץ למעלה | | יום | חץ למטה | | חודש | חץ ימינה | | שנה | MENU | | אשר ועדכן את RTC | OK |

השנה עולה ל-2099; לאחר הגבלה זה מתחיל שוב מ2018.

הקש OK כדי לשמור את השעון ולחזור לעמוד הראשי.

שעון חדר

SOL-LED משתמש באותה התייחסות לזמן עבור שני הבתים.

לשני החדרים עשויים להיות תוכניות ופרמטרים שונים, אך התאריך והשעה משותפים.

בחירת שפה

מסלול:

תפריט -> בחר שפה

השתמש בחצים למעלה ובחץ למטה כדי לבחור שפה וב-OK כדי לאשר.

שפות זמינות:

ערך	שפה
0	איטלקית
1	אנגלית
2	צרפתית
3	גרמנית
4	ספרדית
5	פורטוגזית
6	הולנדית
7	עברית לטינית
8	פולנית
9	רומנית
10	טורקית
11	יוונית לטינית

אם הערך השמור אינו חוקי, המכשיר יחזור לאיטלקית.

השתמש בחדרים

בשביל מה זה

הפונקציה Shimush chadarim מאפשרת לך לבחור אם להשתמש ב-SOL-LED עבור שני חדרים עצמאיים או עבור חדר בודד המואר על ידי שתי יציאות מסונכרנות.

במדריך, המונח חדר מציין את אחת משתי היציאות הנשלטות על ידי המכשיר.

נתיב תפריט

מסלול:

תפריט -> השתמש בחדרים

במחזור התפריטים, הפריט נמצא לאחר פונקציות התצורה הראשיות ולפני החזרה לעמוד הראשי.

ערכים זמינים

ערך תצוגה	מבצע
1 cheder	בית 2 עותקים בית 1
2 chadarim	שני החדרים עובדים באופן עצמאי

מצב חדר 2

במצב 2 chadarim, לכל פלט יכולות להיות הגדרות נפרדות:

• תוכנית;
• משך עלות השחר;
• משך השקיעה;
• עוצמה;
• מנורת לילה;
• בדיקת לילה;
• חיסכון באנרגיה;
• קואורדינטות AstroGPS Timer;
• פרמטרים אישי ו-Ishi2.

מקש החץ הימני בוחר איזה חדר יוצג ונערוך.

מצב חדר 1

במצב 1 cheder, חדר הניתוח הוא חדר 1.

בית 2 עוקב אחר בית 1 עבור:

• אור ראשי;
• מנורת לילה;
• רמפת בדיקה;
• הגנות הקשורות לעומס.

השתמש ב-1 cheder כאשר שתי קבוצות LED מאירות את אותו החדר וברצונך להשיג את אותו מחזור שחר ודמדומים בשתי היציאות.

השתמש ב-2 chadarim כאשר לשתי הסביבות חייבות להיות זמנים או תוכניות שונות.

אשר

השתמש בחץ למעלה או למטה כדי לשנות את הערך.

עם OK המכשיר שומר את הפרמטר וחוזר לעמוד הראשי.

פתרון בעיות

המכשיר לא נדלק

בדוק:

• ספק כוח מופעל;
• מתח 12-24 V DC;
• קוטביות נכונה;
• מהדקים מהודקים;
• היעדר קצר חשמלי.

אם המכשיר נשאר כבוי, נתק את החשמל ופנה לשירות או למשווק. אל תפתח את המכשיר.

האור לא נדלק

בדוק:

• חדר נבחר;
• תוכנית פעילה;
• שעה ותאריך;
• ערך 'בהירות מקסימלית';
• חיבור נכון של בר LED;
• זרם שנספג בעומס;
• חיסכון פעיל באנרגיה אפשרי.

האור נשאר דולק במהלך הלילה

בדוק:

• כפתור INSP. ונורית בדיקה;
• ערך Or laila;
• זמני זריחה/שקיעה;
• תוכנית נבחרה.

אם נורית הבדיקה דולקת או מהבהבת, לחץ על INSP. עד שהיא תכבה.

האור נכבה במהלך היום

סיבות אפשריות:

• חיסכון באנרגיה Bli hayshan פעיל במשבצת הזמן שנקבעה;
• זרם יתר או עומס מעבר לגבול;
• חיווט שגוי.

שני החדרים אינם פועלים באותה תוכנית

SOL-LED מנהל שתי ערכות פרמטרים נפרדות.

לחץ על חץ ימינה כדי לבחור את החדר הנכון ובדוק:

• תוכנית;
• משך עלות השחר;
• משך השקיעה;
• בהירות מקסימלית;
• מנורת לילה;
• חיסכון באנרגיה.

התוכנית האישית לא מתחילה מחדש מהיום הראשון

בעת יצירת תוכנית 'אישית' חדשה, בחר Ken על פני Reset yamim.

אם תבחר Lo, המכשיר ישמור את מונה היום הקודם.

חיסכון באנרגיה אינו מכבה את האור

בדוק:

• מצב Bli hayshan;
• זמן משעות;
• זמן עד שעות;
• הגדרת 'כיבוי הדרגתי';
• שעה ותאריך של המכשיר.

התפריט חוזר אוטומטית לעמוד הראשי

זה נורמלי. לאחר כ-30 שניות ללא מפתחות המכשיר חוזר לעמוד הראשי.

מפרט טכני

נתונים כלליים

קול	ערך
דגם	SOL-LED
מותג	Season Generator
סוג מוצר	בקר photoperiod מקצועי
תצוגת הפעלה	Season Generator / SoL-Led
ממשק	תצוגת LCD, מקשי MENU, OK, חיצים, INSP.
שפות	12

כוח

קול	ערך
מתח מדורג	12-24 V DC התייצב
חיבור ישיר לרשת	לא צפוי
סוג התקנה	פנימי
דרגת הגנה היסטורית	IP20
טמפרטורת הפעלה היסטורית	0 C - +40 C

יציאות LED

יציאה	שימוש	זרם מקסימלי
OUT-SG-1 / OUT-SG-2	חותך את SeasonGenerator PRO	2,5 A ליציאה
OUT-1 / OUT-2	פסי לד מסחריים 2 חוטים 12-24 V DC	2,5 A ליציאה

כוונון אור ראשי: PWM, מוגבל על ידי פרמטר 'עוצמה'.

מגבלות פרמטרים

פרמטר	ערכים	ברירת מחדל
Meshech zricha	1 - 100 דקות	10 דקות
Meshech shkia	1 - 100 דקות	10 דקות
+/-min zricha	-100 - +100 דקות/יום	0
+/-min shkia	-100 - +100 דקות/יום	0
Kama yamim?	0 - 365 ימים	0
מקסימום. בהירות	10 % - 100 %	80 %
Or laila	OFF - 50 %	OFF
Bikoret knisa	1 - 100 דקות	1 דקות
Bikoret yetsia	1 - 100 דקות	1 דקות
עצימות	קבוע / עונתי	תוקן
אמצע העונה	10 % - 100 %	10 %
מקסימום עונה	10 % - 100 %	80 %
שפה	12 שפות	איטלקית אם אינה חוקית

תוכניות

תפריט Prg: מנהל:

• אישי;
• Ishi2;
• AstroGPS Timer;
• Manual;
• Standard;
• Lijster;
• Roodvleugel;
• Leeuwerik;
• Kramsvogel;
• רבייה;
• Prushiyim;
• Kanarim;
• Crest Agi.

זיכרון ושעון

ההגדרות נשמרות ב-EEPROM.

המכשיר משתמש בשעון פנימי המשותף לשני החדרים.

הגנה נוכחית

ההתקן עוקב אחר זרם היציאות ומגביל את הרמפה אם מזוהה חריגה מהמגבלה הפנימית.

אין להשתמש במגבלות ההגנה הפנימיות כהרשאה לחרוג ממגבלות העומס המצוינות במדריך.

תאימות ל-CE ו-WEEE

תאימות

התקן SOL-LED מיועד לשימוש כמווסת צילום מחזורית מקצועית למערכות LED במתח DC נמוך.

ההתאמה מוערכת לפי המוצר שסופק בפועל והאביזרים שבהם נעשה שימוש.

הנחיות התייחסות:

היקף	הפניה
תאימות אלקטרומגנטית	2014/30/UE הוראה
הגבלת חומרים מסוכנים	2011/65/UE הוראה והתיקונים החלים הבאים
פסולת ציוד חשמלי ואלקטרוני	2012/19/UE הוראה

הצהרת התאמה של האיחוד האירופי

היצרן מצהיר באחריותו כי המוצר שזוהה כ:

קול	ערך
מוצר	בקר photoperiod מקצועי
דגם	SOL-LED
מותג	Season Generator

עומד בדרישות הרלוונטיות בהתאם להצהרת האיחוד האירופי על תאימות המוצר.

WEEE

מוצר זה נכנס לרגולציה של פסולת ציוד חשמלי ואלקטרוני.

אין להשליך את המכשיר עם האשפה הביתית.

בתום חייו יש לספק אותו בהתאם לכללים המקומיים ל:

• מרכזי איסוף מורשים;
• נקודות איסוף שהוקמו על ידי הקמעונאי;
• שירותי איסוף פסולת נפרדים עירוניים.

סילוק לא נכון עלול לגרום להשפעות שליליות על הסביבה ולעונשים בהתאם לחקיקה החלה.

RoHS

המוצר חייב לעמוד בהגבלות החלות על השימוש בחומרים מסוכנים בציוד חשמלי ואלקטרוני.

בדוק תמיד את כתב החומרים ואת הקובץ הטכני המעודכן לפני ההצהרה הסופית.

אחריות

תנאים כלליים

המוצר מכוסה על ידי הערבות המשפטית להתאמה הניתנת על ידי החקיקה החלה.

האחריות מכסה פגמים בהתאמה הקיימים במועד אספקת המוצר, לפי השיטות וההגבלות הקבועות בחוק.

אי הכללות

האחריות אינה מכסה נזקים הנובעים מ:

• התקנה לא תואמת להוראות;
• שימוש לא נכון;
• חיבור לעומסים לא תואמים;
• חריגה מגבולות המתח, הזרם או ההספק הנומינליים;
• שיבוש או שינויים לא מורשים;
• פתיחת המכשיר;
• מתחי יתר, ברקים או אירועים חיצוניים;
• לבוש רגיל.

נתיך פנימי

המכשיר יכול לשלב נתיך הגנה פנימי.

הנתיך אינו ניתן להחלפה על ידי המשתמש. במקרה של כשל בהפעלה או אם יש חשד שהפתיל התפוצץ, אין לפתוח את המכשיר ולפנות לסיוע או למשווק.

הגבלת אחריות

המתקין ומשתמש הקצה אחראים לוודא את התאימות של העומס המחובר ותאימות מערכת החשמל.

אי מילוי ההוראות עלול לגרום לביטול האחריות.

אנשי קשר

קול	נתון
שם החברה	PAGLIARIN NICOLA
כתובת	Via Colombara 23, 36024 Nanto (VI), איטליה
טלפון	+39 389 6238692
דוא"ל	info@seasongenerator.it
אינטרנט	www.seasongenerator.it
