Ηλεκτρικές συνδέσεις

Αυτή η σελίδα συγκεντρώνει τις κύριες πληροφορίες για την αναγνώριση εισόδων, εξόδων και συνδέσεων της μονάδας ελέγχου SOL-7000.

Ο στόχος είναι να αποφευχθούν παρεξηγήσεις κατά την εγκατάσταση: η πρίζα εισόδου τροφοδοτεί τη μονάδα ελέγχου, η επάνω έξοδος είναι αφιερωμένη στη ρυθμιζόμενη λυχνία, η κάτω έξοδος είναι αφιερωμένη στο φορτίο ON/OFF και οι πλαϊνές υποδοχές είναι είσοδοι σήματος πολύ χαμηλής τάσης.

Ηλεκτρικό διάγραμμα σύνδεσης της μονάδας SOL-7000 - scorri in orizzontale per leggere tutto lo schema.Apri a schermo intero

Fase 230 V~NeutroSegnale in bassissima tensioneAlimentazione interna elettronica

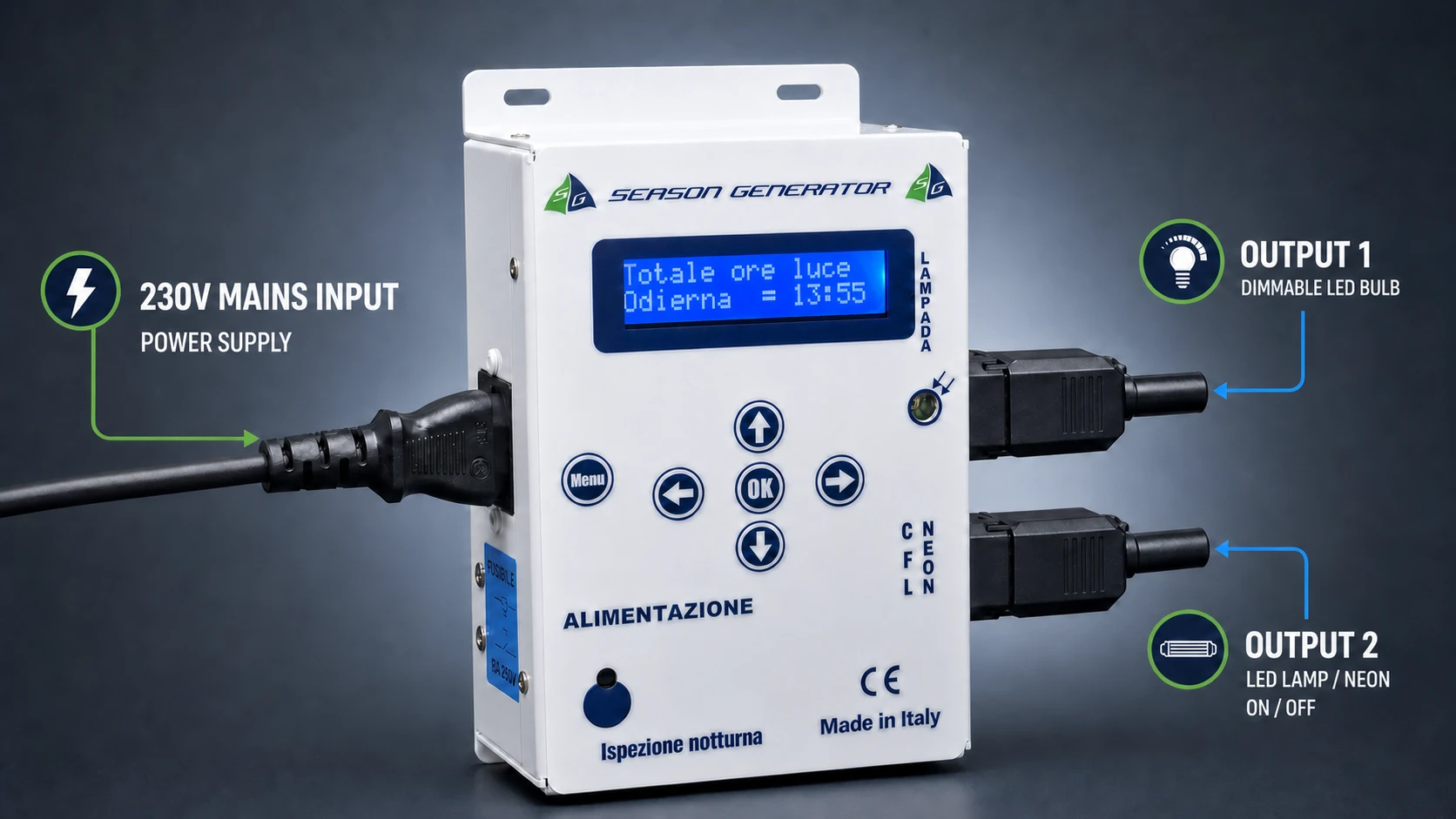

Γενική άποψη του προϊόντος

Η προβολή προϊόντος δείχνει την πρακτική διάταξη των συνδέσεων:

• Το τροφοδοτικό 230 V~ μπαίνει στην αριστερή πλευρά.
• Η επάνω έξοδος ελέγχει τη λυχνία με δυνατότητα ρύθμισης ρύθμισης.
• η χαμηλότερη έξοδος ελέγχει το νέον ή ένα φορτίο ON/OFF.
• το κουμπί νυχτερινής επιθεώρησης βρίσκεται στο μπροστινό μέρος.
• οι πλαϊνές υποδοχές χρησιμοποιούνται για εξαρτήματα πολύ χαμηλής τάσης, όπως εξωτερικό φωτοκύτταρο και τηλεχειριστήριο, εάν προβλέπεται από την εγκατεστημένη έκδοση.

Πώς γίνεται το κύκλωμα

Το ρεύμα έρχεται από την πρίζα IEC C14. Τροφοδοσία φάσης και ουδέτερου στα εσωτερικά ηλεκτρονικά και τα στάδια εξόδου. Η φάση προστατεύεται από την ασφάλεια που είναι ενσωματωμένη στην πρίζα.

Οι δύο έξοδοι IEC C13 δεν έχουν την ίδια λειτουργία:

Σύνδεσμος	Τοποθεσία	Λειτουργία	Αναμενόμενο φορτίο
Είσοδος δικτύου IEC C14	πλευρά τροφοδοσίας	τροφοδοτεί τη μονάδα ελέγχου	κατάλληλο καλώδιο δικτύου
IEC C13 άνω έξοδος	πλευρά εξόδου, πάνω	μειωμένη έξοδος TRIAC	συμβατός ρυθμιζόμενος λαμπτήρας
IEC C13 κάτω έξοδος	πλευρά εξόδου, κάτω	Έξοδος ON/OFF	νέον, τροφοδοτικό ή συμβατό μη σκοτεινό φορτίο
Υποδοχή 3,5 mm	πλευρά τροφοδοσίας	είσοδοι σήματος	εξωτερικό φωτοκύτταρο ή κουμπί τηλεχειριστηρίου, εάν παρέχεται

Έξοδος άνω θαμπής

Η άνω έξοδος είναι αυτή που θα χρησιμοποιηθεί για τη λάμπα που δημιουργεί την αυγή και το σούρουπο. Η μονάδα ελέγχου ρυθμίζει την ισχύ σταδιακά ακολουθώντας το πρόγραμμα, τη διάρκεια της ανατολής, τη διάρκεια του ηλιοβασιλέματος και το επιλεγμένο προφίλ λυχνίας.

Συνδέστε σε αυτήν την έξοδο μόνο λάμπες που δηλώνονται με δυνατότητα ρύθμισης ρύθμισης και συμβατές με την επιλεγμένη λειτουργία. Μια ακατάλληλη λάμπα μπορεί να τρεμοπαίζει, να μην σβήσει σωστά ή να καταστραφεί.

Χαμηλότερη έξοδος ON/OFF

Η κάτω έξοδος λειτουργεί όπως ενεργοποιείται και απενεργοποιείται. Είναι σχεδιασμένο για νέον ή για φορτία που δεν χρειάζεται να μειώνονται.

Αυτή η έξοδος χρησιμοποιείται σε λειτουργίες που περιλαμβάνουν εναλλαγή μεταξύ λάμπας και νέον ή την ταυτόχρονη ενεργοποίηση λαμπτήρα και νέον κατά τη διάρκεια πλήρους φωτισμού.

Είσοδοι υποδοχής πολύ χαμηλής τάσης

Οι υποδοχές 3,5 mm δεν είναι έξοδοι ισχύος. Χρησιμοποιούνται μόνο για εξαρτήματα ελέγχου ή μέτρησης, ανάλογα με την έκδοση του προϊόντος.

:::κίνδυνος Μην συνδέετε την τάση του δικτύου στις υποδοχές Δεν πρέπει ποτέ να εφαρμόζεται τάση δικτύου στις υποδοχές 3,5 mm. Συνδέστε μόνο αξεσουάρ που προβλέπονται από Season Generator ή καθαρές επαφές που υποδεικνύονται από την τεκμηρίωση του προϊόντος. :::

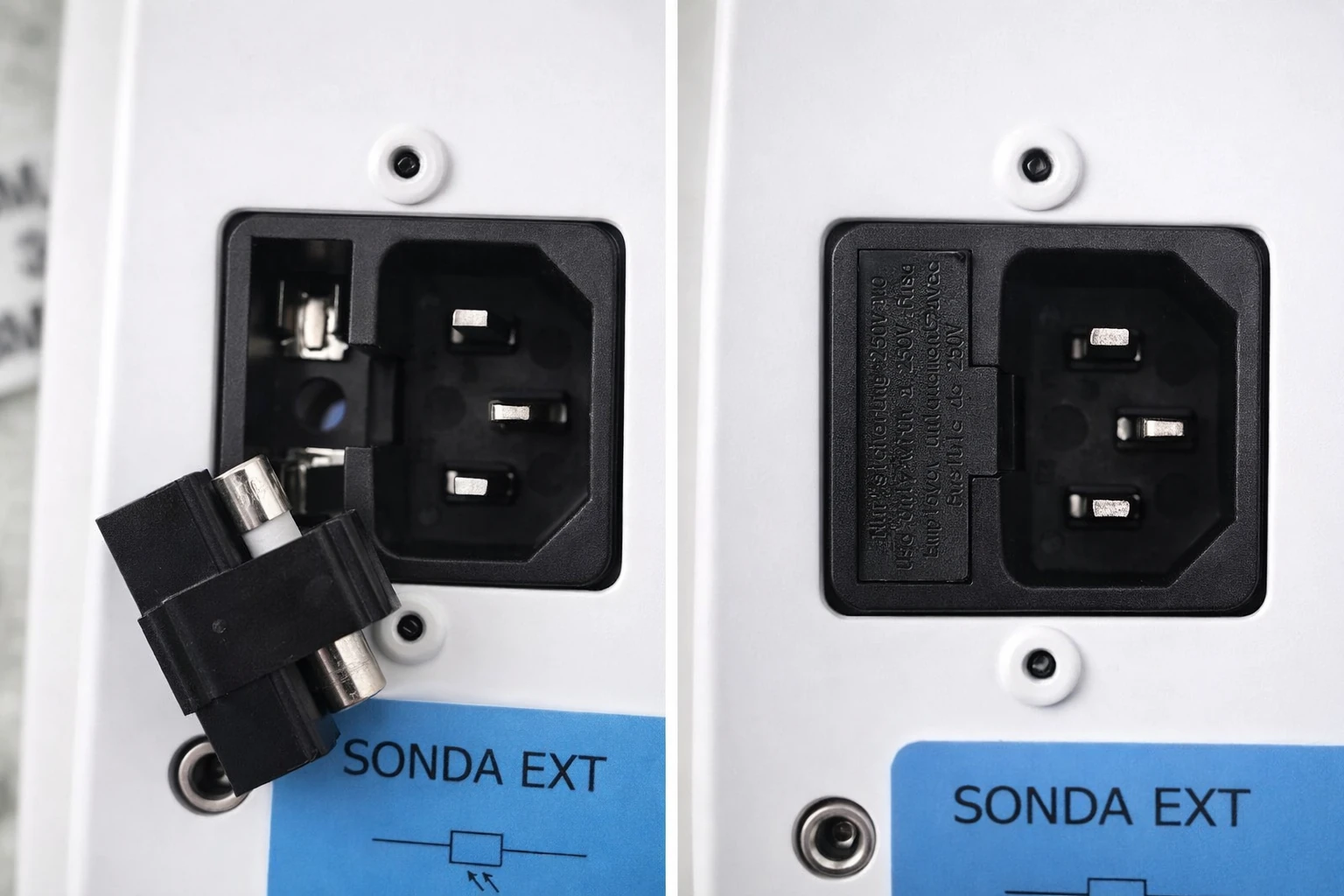

Ενσωματωμένη ασφάλεια

Η ασφάλεια βρίσκεται στο συρτάρι που είναι ενσωματωμένο στην πρίζα IEC C14.

Για να το αντικαταστήσετε:

1. Αποσυνδέστε τελείως το καλώδιο τροφοδοσίας.
2. αφαιρέστε το συρτάρι της θήκης ασφαλειών.
3. Αντικαταστήστε την ασφάλεια μόνο με μία του ίδιου τύπου και τιμής που υποδεικνύεται για τη μονάδα ελέγχου.
4. κλείστε το συρτάρι πριν συνδέσετε ξανά το ρεύμα.

Ποτέ μην γεφυρώνετε την ασφάλεια και μην χρησιμοποιείτε τιμές άλλες από αυτές που προβλέπονται.

Βύσματα εξόδου προς τις πηγές φωτός

Το σχήμα δείχνει την καλωδίωση των αφαιρούμενων βυσμάτων IEC που θα χρησιμοποιηθούν στις εξόδους της μονάδας ελέγχου, δηλαδή προς τις πηγές φωτός που είναι συνδεδεμένες στο SOL-7000.

Η αρχή είναι η ίδια και για τις δύο εξόδους:

Σφιγκτήρας	Μαέστρος	Λειτουργία
L	καφέ	φάση που ελέγχεται από την έξοδο της μονάδας ελέγχου
N	μπλε	ουδέτερο προς την πηγή φωτός
T / γη	κιτρινοπράσινο	προστασία γείωσης, εάν παρέχεται από τη λάμπα ή το σώμα φωτισμού

Στην επάνω έξοδο, το βύσμα τροφοδοτεί τη λυχνία με δυνατότητα ρύθμισης ρύθμισης που χρησιμοποιείται για την αυγή και το σούρουπο. Στην κάτω έξοδο το βύσμα τροφοδοτεί το νέον ή το φορτίο ON/OFF.

Σφίξτε σωστά τους ακροδέκτες και τη βιδωτή σύνδεση καλωδίου. Η σύνδεση των εξόδων πρέπει να γίνεται από εξειδικευμένο προσωπικό και πάντα με τη μονάδα ελέγχου αποσυνδεδεμένη από το ρεύμα.

Ελέγχει πριν από την ενεργοποίηση

Πριν ενεργοποιήσετε το SOL-7000 ελέγξτε:

• καλώδιο τροφοδοσίας και γείωση.
• Η ασφάλεια έχει τοποθετηθεί και είναι σωστή.
• ρυθμιζόμενος λαμπτήρας συνδεδεμένος στην επάνω έξοδο.
• Φορτίο νέον ή ON/OFF συνδεδεμένο στην κάτω έξοδο, εάν παρέχεται.
• υποδοχές που συνδέονται μόνο με εξαρτήματα πολύ χαμηλής τάσης.
• Λειτουργία Lamp+Neon, Only lamp ή Lamp(ON)+Neon σύμφωνα με το σύστημα που δημιουργήθηκε.
