Manuale SOL-LED+​

Benvenuto nella documentazione ufficiale del regolatore professionale di fotoperiodo SOL-LED+.

Indice​

Introduzione​

  • Introduzione al sistema
  • Campi di applicazione
  • Principio di funzionamento

Installazione​

  • Sicurezza
  • Pannello, spie e morsetti
  • Installazione
  • Prima configurazione

Programmazione​

  • Programma Manuale
  • Programma Personale
  • Programma Personale 2
  • AstroGPS
  • Tabelle automatiche

Funzioni avanzate​

  • Intensità e luminosità massima
  • Relè
  • Luce Notturna
  • Ispezione Notturna
  • Risparmio Energetico
  • Uso stanze

Supporto​

  • Manuale completo PDF
  • PDF completo scaricabile
  • FAQ
  • Troubleshooting

Informazioni tecniche​

  • Specifiche Tecniche
  • Conformità CE
  • Garanzia
  • Confronto tra SOL-LED Plus, SOL-LED e SOL-7000

Informazioni importanti​

I nomi delle funzioni, dei menu e dei programmi riportati in questa documentazione corrispondono alle diciture visualizzate sul display del dispositivo.

In caso di differenze tra documentazione e display, fare sempre riferimento alle indicazioni visualizzate sul dispositivo.

Introduzione​

Cos'è SOL-LED+​

SOL-LED+ è un regolatore professionale di fotoperiodo progettato per la gestione automatica di sistemi di illuminazione LED alimentati in bassissima tensione continua.

Il dispositivo permette di simulare in modo naturale:

  • alba
  • giorno
  • tramonto
  • luce notturna

La gestione automatica del fotoperiodo consente di riprodurre le variazioni stagionali della durata della luce durante l'anno.

A cosa serve il fotoperiodo​

Una centralina alba-tramonto serve a gestire in modo automatico l'illuminazione dell'allevamento. Regola accensione, spegnimento e intensità della luce in modo progressivo, evitando passaggi improvvisi tra buio e luce piena.

In ornitologia, una gestione regolare delle ore di luce può aiutare ad accompagnare riposo, muta, preparazione alla riproduzione e canto, sempre nel rispetto delle esigenze biologiche degli animali.

Per chi alleva richiami vivi, il controllo graduale del ciclo luce-buio permette di simulare l'andamento stagionale in un locale chiuso e preparare gli animali al periodo venatorio con transizioni più naturali. L'utilizzo deve sempre rispettare le normative vigenti e le corrette pratiche di detenzione e benessere animale.

Principali caratteristiche​

  • Due stanze con programmi e parametri separati
  • Simulazione progressiva di alba e tramonto
  • Programmi automatici annuali
  • Programmazione personalizzata
  • Modalità AstroGPS
  • Modalità 1 stanza o 2 stanze
  • Luce notturna
  • Risparmio energetico
  • Ispezione notturna
  • Memorizzazione permanente delle impostazioni
  • Interfaccia multilingua

Gestione delle stanze​

SOL-LED+ gestisce due uscite programmabili.

Dal menu del dispositivo è possibile scegliere il metodo di utilizzo:

  • 2 stanze: le due uscite lavorano come stanze indipendenti;
  • 1 stanza: la seconda uscita segue la prima, utile quando si vuole pilotare lo stesso ambiente con entrambe le uscite, ad esempio per distribuire la potenza su due gruppi di LED.

In modalità 2 stanze, ogni stanza può utilizzare:

  • programmi differenti
  • impostazioni differenti
  • orari di programma differenti
  • configurazioni differenti

Le due stanze condividono lo stesso orologio interno.

Filosofia di funzionamento​

SOL-LED+ è stato progettato per semplificare la gestione del fotoperiodo.

L'utilizzatore può scegliere tra:

  • programmi automatici
  • programmi personalizzati
  • modalità astronomica in base coordinate GPS

Una volta completata la configurazione iniziale, il dispositivo provvede automaticamente alla gestione delle variazioni giornaliere.

Applicazioni​

SOL-LED+ può essere utilizzato in tutti gli ambienti nei quali è necessario controllare automaticamente il fotoperiodo mediante illuminazione LED.

Esempi:

  • allevamento
  • mantenimento
  • riproduzione
  • serre
  • ambienti controllati
  • applicazioni sperimentali

Pannello comandi​

I pulsanti principali sono MENU, OK, frecce direzionali e INSP. per l'ispezione notturna.

Le spie frontali indicano il riferimento della stanza 1, della stanza 2 e lo stato dell'ispezione notturna N.I..

Per riconoscere le sigle dei collegamenti consultare il capitolo Pannello, Spie e Morsetti.

Pannello frontale, comandi e morsetti SOL-LED Plus

Sicurezza​

Informazioni Generali​

Leggere attentamente il presente manuale prima di installare o utilizzare SOL-LED+.

Una installazione non corretta può provocare malfunzionamenti del sistema o danni alle apparecchiature collegate.

Conservare il presente manuale per future consultazioni.

Avvertenze​

  • Non aprire il dispositivo.
  • Non modificare il software interno del dispositivo senza autorizzazione.
  • Non eseguire riparazioni non autorizzate.
  • Non superare i limiti elettrici dichiarati.
  • Non utilizzare il dispositivo in ambienti non idonei.
  • Installare e cablare il prodotto solo con alimentazione scollegata.

Utilizzo Previsto​

SOL-LED+ è progettato esclusivamente per il controllo di sistemi di illuminazione LED alimentati in bassissima tensione continua.

Qualsiasi utilizzo differente da quanto previsto è considerato improprio.

Alimentazione​

SOL-LED+ deve essere alimentato esclusivamente con tensione continua stabilizzata compresa tra 12V DC e 24V DC.

Prima dell'accensione verificare:

  • corretta polarità;
  • tensione di alimentazione;
  • corretta dimensione dei cavi;
  • compatibilità del sistema collegato.

Limiti di Carico​

Il dispositivo dispone di due uscite/stanza indipendenti. La corrente massima ammessa è 2,5 A per uscita.

Non collegare lampade a 230V, carichi induttivi, driver LED esterni non previsti o dispositivi non compatibili con le specifiche del prodotto.

Protezione dall'Acqua​

Il dispositivo non è progettato per essere esposto direttamente a:

  • pioggia;
  • spruzzi d'acqua;
  • condensa;
  • immersione.

Installare il prodotto in ambiente asciutto e protetto.

Acqua, spruzzi e bagnetti​

Centralina, alimentatore, barrette LED, connettori e cavi non sono protetti contro getti d'acqua, spruzzi o immersione, salvo un diverso grado IP espressamente riportato sulla targa del singolo prodotto.

Negli allevamenti posizionare abbeveratoi e vaschette per il bagnetto in modo che acqua e schizzi non possano raggiungere apparecchiature elettriche, collegamenti o barre LED. Non installare le barrette sotto punti di bagno o in zone dove l'acqua puo colare sui connettori.

Se un componente o un cavo si bagna:

  1. togliere subito alimentazione a monte;
  2. non toccare connettori o parti elettriche finche sono bagnati;
  3. non riattivare l'impianto finche non e stato asciugato, controllato e ritenuto idoneo da personale qualificato.

Acqua e condensa possono causare cortocircuiti, corrosione, surriscaldamento e danni alle apparecchiature.

Compatibilità dei Carichi​

Verificare sempre che il carico collegato sia compatibile con le caratteristiche tecniche del dispositivo.

L'utilizzo di apparecchiature incompatibili può provocare:

  • funzionamento anomalo;
  • riduzione delle prestazioni;
  • danni permanenti.

Nota relativa all'Alimentazione e alla Compatibilità Elettromagnetica​

SOL-LED+ è un dispositivo alimentato esclusivamente in bassissima tensione continua (12-24V DC) e non prevede alcun collegamento diretto alla rete elettrica.

Il dispositivo può essere alimentato da batterie, accumulatori o alimentatori esterni conformi alle specifiche indicate nel presente manuale.

Quando SOL-LED+ viene installato utilizzando un alimentatore collegato alla rete elettrica, le caratteristiche di compatibilità elettromagnetica dell'impianto finale dipendono anche dall'alimentatore impiegato, dai cablaggi utilizzati e dalle altre apparecchiature eventualmente collegate.

È responsabilità dell'installatore verificare che l'alimentatore e l'impianto nel quale il dispositivo viene installato siano conformi alle normative applicabili e adeguati all'ambiente di utilizzo previsto.

Il costruttore non è responsabile di eventuali problematiche derivanti dall'impiego di alimentatori, cablaggi o apparecchiature esterne non conformi o installati in modo non corretto.

Modifiche Non Autorizzate​

Qualsiasi modifica hardware o software non autorizzata può compromettere:

  • sicurezza;
  • affidabilità;
  • conformità del prodotto.

Le modifiche non autorizzate comportano la decadenza della garanzia.

Smaltimento​

Al termine della vita utile il prodotto deve essere smaltito nel rispetto delle normative vigenti relative alle apparecchiature elettriche ed elettroniche.

Pannello, Spie e Morsetti​

Questa pagina aiuta a riconoscere i comandi frontali, le spie e tutti i collegamenti disponibili su SOL-LED+.

Le immagini sono specifiche del modello SOL-LED+. I collegamenti devono essere eseguiti solo a dispositivo spento e con alimentazione scollegata.

Vista generale​

L'immagine seguente mostra il pannello frontale completo, con display, pulsanti, indicatori delle due stanze e morsetti disposti nello stesso ordine del prodotto.

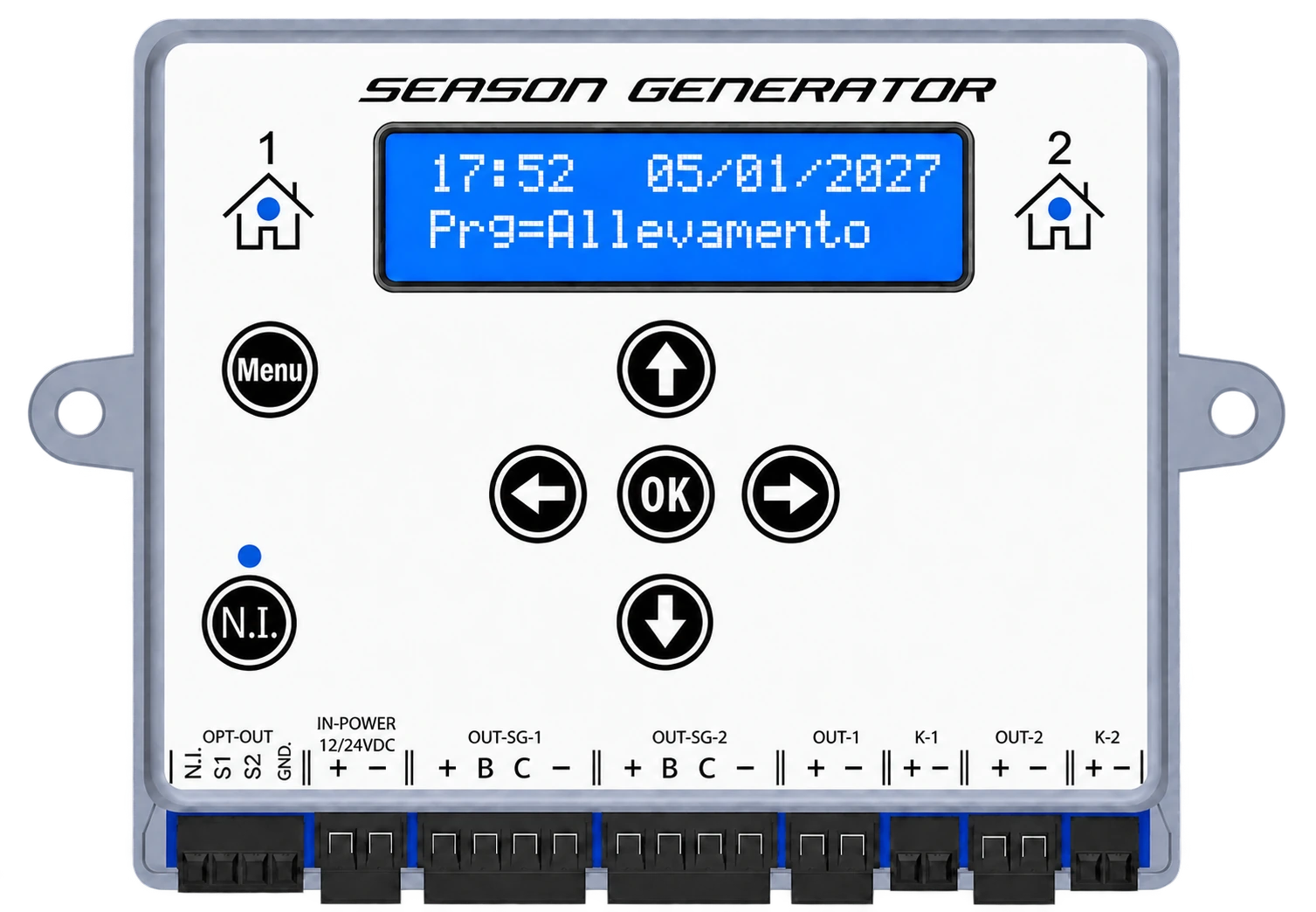

Pannello frontale, pulsanti, spie e morsetti SOL-LED Plus

SOL-LED+ può gestire due programmi separati, indicati come stanza 1 e stanza 2. I LED vicini ai simboli delle stanze indicano quale stanza è visualizzata in quel momento.

Comandi frontali​

ComandoFunzione
Menuentra nel menu e passa alla voce successiva
OKconferma il valore visualizzato e salva la modifica
freccia su / giùaumenta o diminuisce valori e opzioni
freccia sinistra / destrasposta il campo modificabile o cambia la stanza visualizzata
N.I.attiva e gestisce l'ispezione notturna

Spie frontali​

SpiaSignificato per l'utente
casa 1la schermata e i comandi si riferiscono alla stanza 1
casa 2la schermata e i comandi si riferiscono alla stanza 2
spia N.I.segnala che l'ispezione notturna è attiva

In modalità Uso stanze -> 1 stanza, le uscite della stanza 2 seguono il programma della stanza 1. Questa modalità permette di distribuire l'illuminazione dello stesso ambiente su due gruppi di LED.

Riepilogo dei morsetti​

La tabella riassume i morsetti da sinistra a destra. Le sigle stampate sul prodotto rimangono identiche in tutte le lingue; cambiano invece intestazioni e spiegazioni, per rendere la consultazione chiara anche sul manuale tradotto.

MorsettoPoliFunzioneCorrente
OPT-OUTN.I.ingresso pulsante di ispezione notturna, in parallelo al tasto N.I. del pannello—
OPT-OUTS1ingresso sensore di luminosita stanza 1—
OPT-OUTS2ingresso sensore di luminosita stanza 2—
OPT-OUTGND.comune per i tre segnali N.I., S1 e S2—
IN-POWER+ -alimentazione del programmatore, 12 VDC o 24 VDC stabilizzatasomma di tutte le uscite
OUT-SG-1+ B C -barrette SG PRO a 4 fili, programma stanza 1max 2,5 A
OUT-SG-2+ B C -barrette SG PRO a 4 fili, programma stanza 2max 2,5 A
OUT-1+ -barrette o strisce LED commerciali a 2 fili, stanza 1max 2,5 A
OUT-2+ -barrette o strisce LED commerciali a 2 fili, stanza 2max 2,5 A
K-1+ -comando bobina rele su soglia PWM, programma stanza 1max 100 mA
K-2+ -comando bobina rele su soglia PWM, programma stanza 2max 100 mA

Alimentazione 12-24 V DC​

SOL-LED+ non si collega direttamente alla rete elettrica. La rete 230 V AC alimenta un alimentatore esterno stabilizzato; soltanto l'uscita 12-24 V DC dell'alimentatore deve raggiungere IN-POWER.

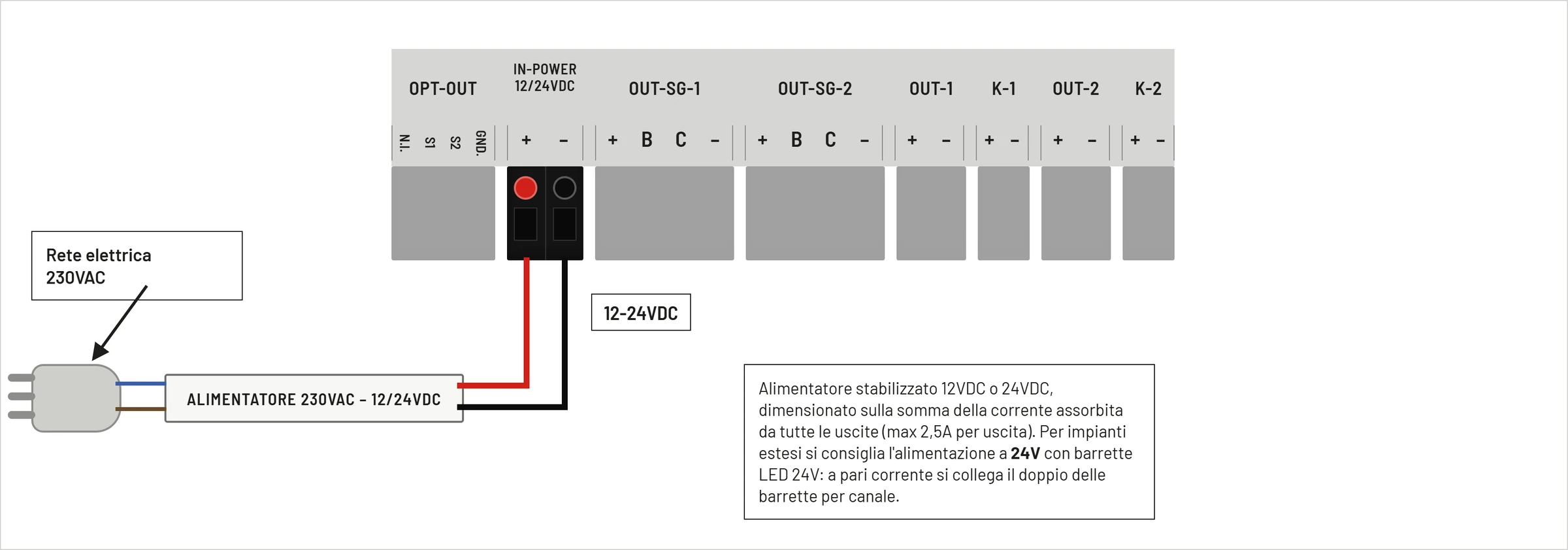

Schema di alimentazione SOL-LED Plus tramite alimentatore esterno 12 o 24 V DC
MorsettoFunzione
+positivo alimentazione 12-24 V DC
-negativo alimentazione

L'alimentatore deve essere stabilizzato e dimensionato sulla somma della corrente assorbita da tutte le uscite utilizzate. Per impianti estesi è consigliabile lavorare a 24 V con barrette LED 24 V: a parità di corrente è possibile alimentare una quantità maggiore di barrette.

Uscite Season Generator PRO a 4 fili​

OUT-SG-1 segue il programma della stanza 1; OUT-SG-2 segue il programma della stanza 2. Queste uscite sono dedicate alle barrette Season Generator PRO a 4 fili.

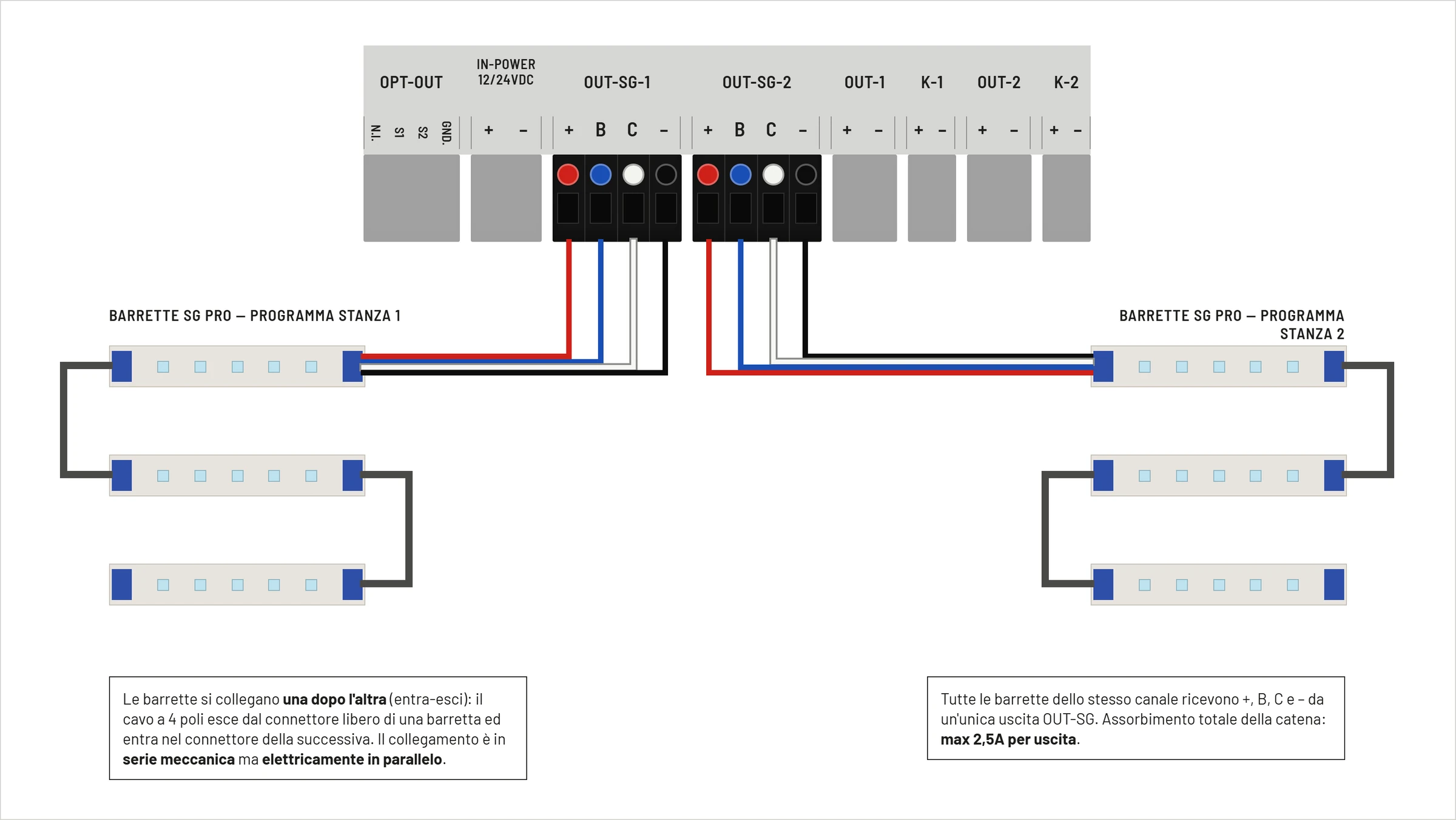

Collegamento entra-esci delle barrette Season Generator PRO a quattro fili alle due stanze
MorsettoColore conduttoreFunzioneLimite
+rossopositivo alimentazione barra LED2,5 A max
Bblucanale LED blu / luce notturna100 mA max
Cbiancoriferimento PWM principale10 mA max
-neronegativo comune / GND2,5 A max

Le barrette si collegano una dopo l'altra con il sistema entra-esci. La disposizione è una catena dal punto di vista meccanico, ma tutte le barrette dello stesso canale restano elettricamente in parallelo. L'assorbimento complessivo non deve superare 2,5 A per uscita.

Uscite LED commerciali a 2 fili​

OUT-1 segue il programma della stanza 1; OUT-2 segue il programma della stanza 2. Queste uscite alimentano barrette o strisce LED commerciali 12-24 V DC a due fili.

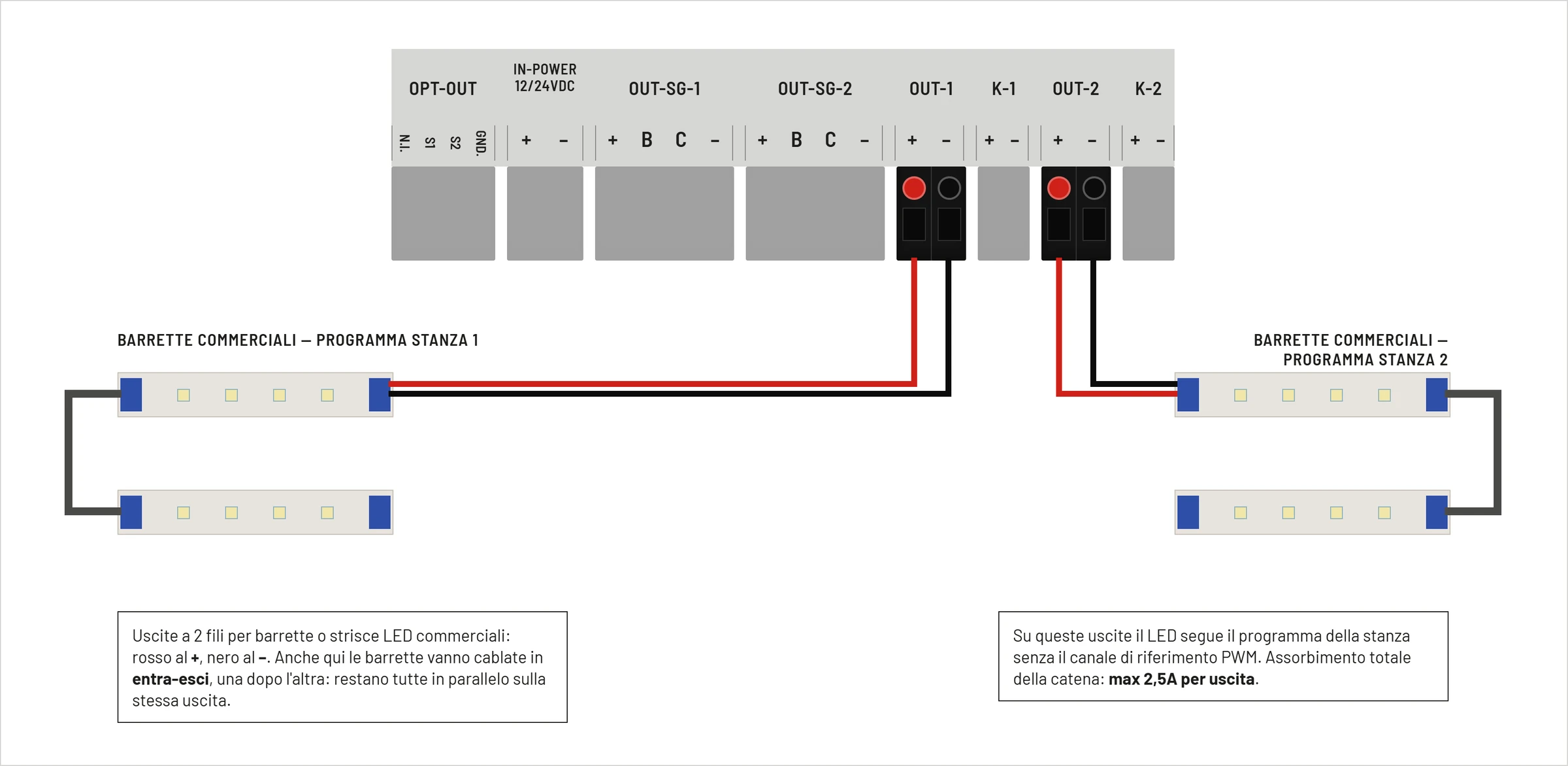

Collegamento entra-esci delle barrette LED commerciali a due fili alle due stanze
MorsettoColore conduttore tipicoFunzioneLimite
+rossopositivo alimentazione barra LED2,5 A max
-neronegativo comune2,5 A max

Anche in questo caso le barrette possono essere collegate in entra-esci, purché restino elettricamente in parallelo. Non collegare driver esterni, lampade a 230 V o carichi induttivi alle uscite LED.

Differenza tra barrette a 2 e 4 fili​

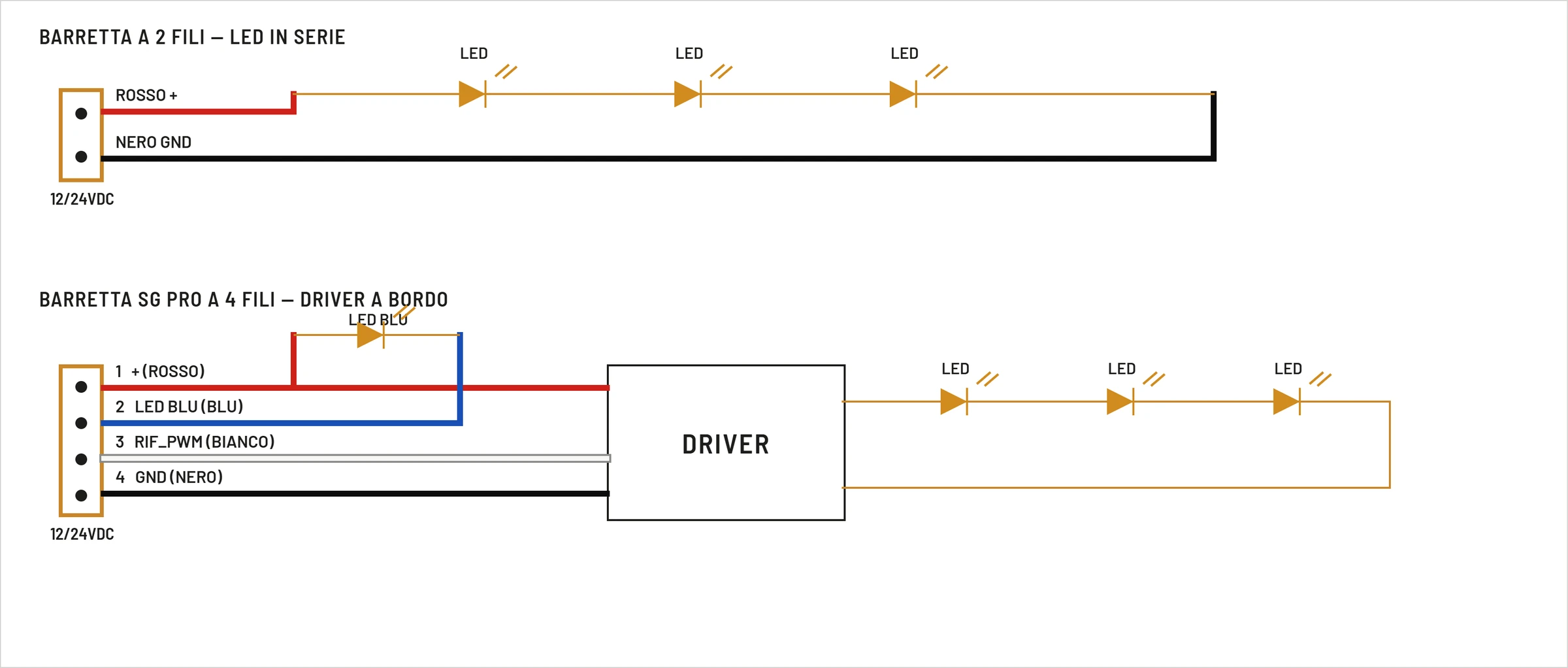

Differenza elettrica tra una barretta LED a due fili e una barretta Season Generator PRO a quattro fili

La barretta a due fili riceve direttamente positivo e negativo. La barretta Season Generator PRO contiene invece un driver e riceve alimentazione, comando per il LED blu, riferimento PWM principale e massa.

Non scambiare i due tipi di uscita: le barrette Season Generator PRO vanno collegate a OUT-SG, mentre le barrette commerciali a due fili vanno collegate a OUT.

Accessori opzionali OPT-OUT​

Il morsetto OPT-OUT riunisce il pulsante remoto di ispezione notturna e i due sensori di luminosità.

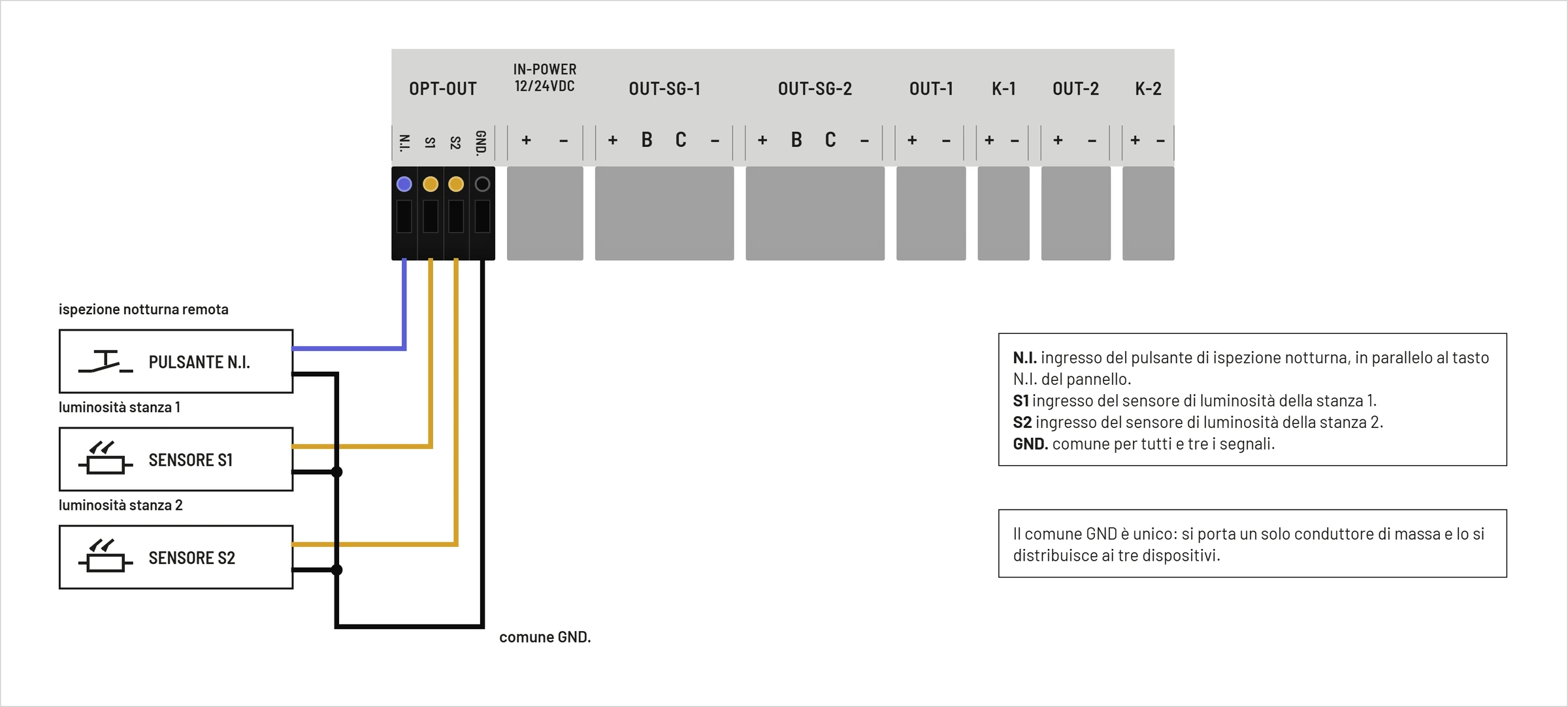

Collegamento del pulsante remoto di ispezione e dei sensori di luminosità S1 e S2
  • N.I.: pulsante remoto in parallelo al tasto presente sul pannello;
  • S1: sensore di luminosità della stanza 1;
  • S2: sensore di luminosità della stanza 2;
  • GND: comune dei tre segnali.

Il pulsante deve essere un semplice contatto pulito. Usare soltanto sensori compatibili e non applicare tensioni esterne a N.I., S1, S2 o GND.

Uscite K-1 e K-2​

Le uscite K-1 e K-2 comandano esclusivamente bobine relè in bassa tensione continua. Non sono contatti di potenza e non devono alimentare direttamente neon, lampade o rete elettrica.

La tensione segue quella di IN-POWER: con alimentazione a 12 V DC serve una bobina a 12 V DC; con alimentazione a 24 V DC serve una bobina a 24 V DC. La corrente massima è 100 mA per uscita.

Lo schema completo del collegamento è riportato nel capitolo Relè.

Scelta rapida del collegamento​

  • barrette Season Generator PRO: OUT-SG-1 o OUT-SG-2;
  • barrette LED commerciali a due fili: OUT-1 o OUT-2;
  • pulsante remoto: tra N.I. e GND;
  • sensore stanza 1: tra S1 e GND;
  • sensore stanza 2: tra S2 e GND;
  • bobina relè stanza 1: K-1;
  • bobina relè stanza 2: K-2.

Non collegare direttamente rete elettrica, lampade a 230 V, driver LED non previsti o carichi finali ai morsetti del programmatore.

Installazione​

Introduzione​

Prima di procedere all'installazione leggere attentamente il presente capitolo.

Verificare che tutti i collegamenti vengano effettuati con alimentazione disinserita.

Per riconoscere le sigle riportate sulla grafica frontale consultare il capitolo Pannello, Spie e Morsetti.

Schema generale dell'impianto​

Lo schema mostra la struttura completa di un'installazione con alimentatore esterno, due gruppi di barrette Season Generator PRO, due gruppi di LED commerciali, pulsante remoto, sensori di luminosità e relè per l'illuminazione ausiliaria.

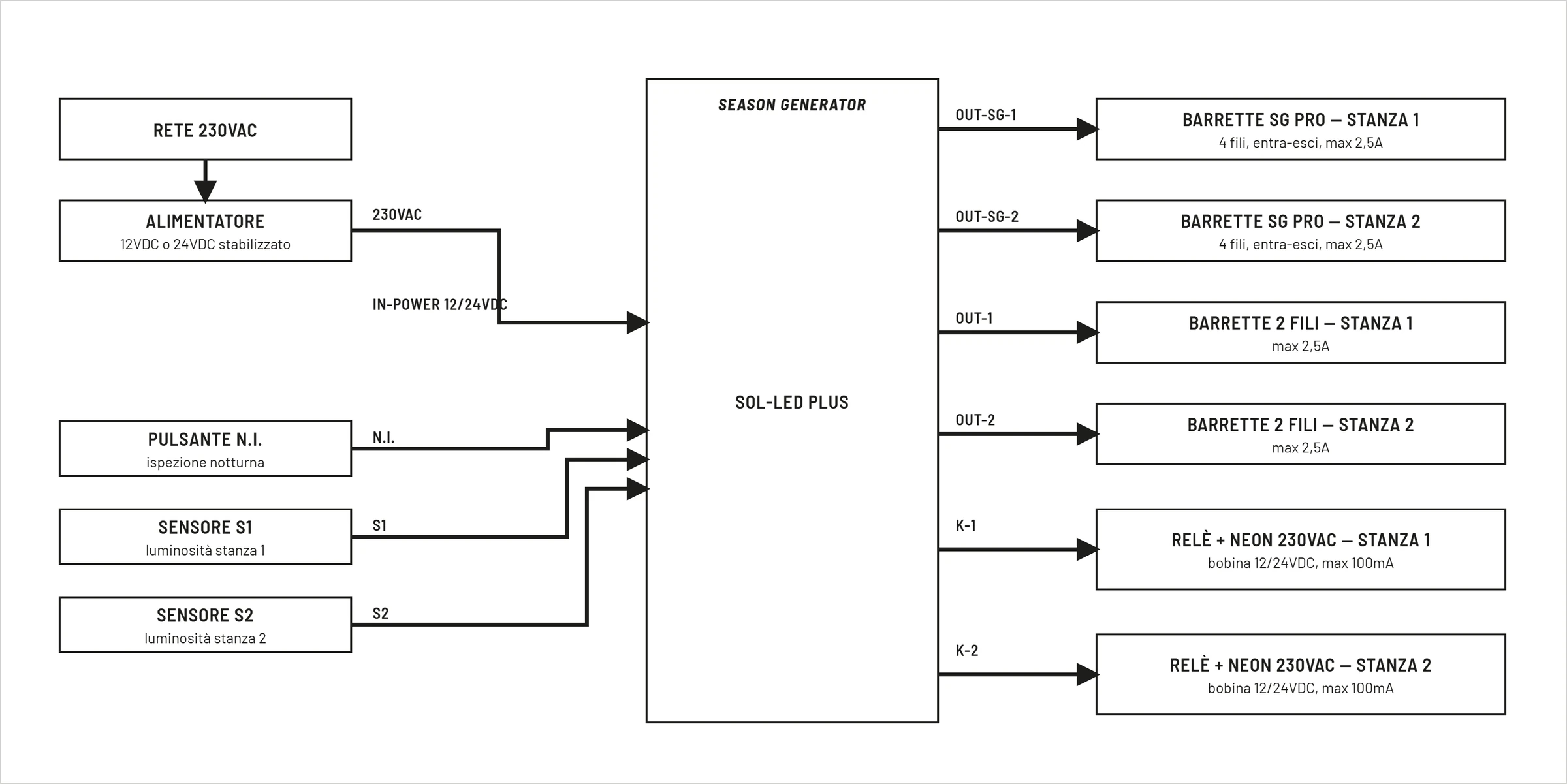

Schema generale di un impianto completo con SOL-LED Plus

Non è necessario utilizzare contemporaneamente tutte le uscite e tutti gli accessori. Collegare soltanto quelli previsti dal proprio impianto.

Contenuto della Confezione​

Verificare la presenza dei seguenti componenti:

  • SOL-LED+
  • Manuale utente
  • Eventuali accessori opzionali

In caso di danni dovuti al trasporto non utilizzare il dispositivo.

Posizionamento​

Installare il dispositivo in ambiente protetto.

Evitare:

  • esposizione diretta al sole;
  • umidità eccessiva;
  • condensa;
  • polveri conduttive;
  • fonti di calore.

Garantire adeguata ventilazione.

Alimentazione​

SOL-LED+ deve essere alimentato esclusivamente con tensione continua stabilizzata compresa tra:

  • 12V DC
  • 24V DC

Verificare sempre:

  • polarità corretta;
  • tensione corretta;
  • adeguata potenza disponibile.

Collegamento Alimentazione​

Collegare l'alimentatore stabilizzato ai morsetti IN-POWER 12/24VDC rispettando polarità positiva e negativa.

Vedere lo schema di alimentazione prima di eseguire il collegamento.

Collegamento Illuminazione LED​

Le uscite LED consentono il controllo automatico dell'illuminazione tramite regolazione progressiva della luminosità.

Prima del collegamento verificare:

  • tensione compatibile;
  • corrente assorbita;
  • corretta polarità.

Collegamento Barre SeasonGenerator PRO​

Le uscite OUT-SG-1 e OUT-SG-2 sono dedicate alle barre SeasonGenerator PRO.

MorsettoFunzioneLimite
+positivo alimentazione barra LED2,5 A max
Bcanale LED blu / luce notturna100 mA max
Criferimento PWM alba/giorno/tramonto10 mA max
-negativo comune2,5 A max

Utilizzare esclusivamente moduli compatibili.

Vedere lo schema delle uscite Season Generator PRO.

Collegamento Barre LED a 2 Fili​

Le uscite OUT-1 e OUT-2 sono dedicate a barre LED commerciali a 2 fili alimentate in DC.

MorsettoFunzioneLimite
+positivo alimentazione barra LED2,5 A max
-negativo comune2,5 A max

Non collegare driver LED esterni, alimentatori LED, lampade a 230V o carichi induttivi.

Per ogni stanza scegliere il tipo di uscita adatto alla barra installata: OUT-SG per barre SeasonGenerator PRO oppure OUT per barre LED a 2 fili.

Vedere lo schema delle uscite LED a due fili.

Collegamento Accessori Opzionali​

Gli accessori opzionali si collegano ai morsetti OPT-OUT e K.

Collegamenti principali:

  • pulsante remoto ispezione notturna: tra N.I. e GND;
  • sensore luminosità stanza 1: tra S1 e GND;
  • sensore luminosità stanza 2: tra S2 e GND;
  • bobina relè stanza 1: su K-1 + -;
  • bobina relè stanza 2: su K-2 + -.

Per il pulsante e i sensori vedere lo schema OPT-OUT. Per le bobine consultare il capitolo Relè.

Non portare tensione esterna su N.I., S1 o S2. Non collegare rete elettrica, lampade o carichi finali direttamente ai morsetti K-1 e K-2.

Prima Accensione​

Dopo aver completato tutti i collegamenti:

  1. Alimentare il dispositivo.
  2. Verificare l'accensione del display.
  3. Verificare la corretta visualizzazione della schermata principale.
  4. Controllare data e ora.
  5. Procedere con la configurazione iniziale.

Verifica Installazione​

Prima dell'utilizzo verificare:

  • corretto funzionamento del display;
  • corretta risposta dei pulsanti;
  • corretta attivazione delle uscite;
  • corretta impostazione della data e dell'ora.

Problemi alla Prima Accensione​

Se il dispositivo non si accende:

  • verificare l'alimentazione;
  • verificare la polarità;
  • verificare il fusibile dell'alimentatore e le protezioni a monte;
  • verificare il cablaggio.

Per ulteriori informazioni consultare il capitolo Troubleshooting.

Prima Configurazione​

Introduzione​

Alla prima accensione è consigliabile verificare immediatamente le impostazioni principali del sistema.

Una corretta configurazione iniziale garantisce il corretto funzionamento di tutte le funzioni automatiche del dispositivo.

Operazioni Consigliate​

Dopo la prima accensione verificare nell'ordine:

  1. Lingua
  2. Data
  3. Ora
  4. Uso stanze
  5. Stanza selezionata
  6. Intensità'
  7. Programma utilizzato
  8. Durata alba
  9. Durata tramonto

Impostazione della Lingua​

Percorso reale:

MENU -> Lingua

Procedura:

  1. Premere MENU.
  2. Selezionare Lingua.
  3. Premere ENTER.
  4. Selezionare la lingua desiderata.
  5. Premere ENTER per confermare.

Le modifiche vengono salvate automaticamente.

Impostazione Data e Ora​

La corretta impostazione della data e dell'ora è fondamentale per il funzionamento dei programmi automatici.

Percorso reale:

MENU -> Modifica / Ora e Data

Procedura:

  1. Premere MENU.
  2. Selezionare Modifica / Ora e Data.
  3. Premere ENTER.
  4. Impostare data corrente.
  5. Impostare ora corrente.
  6. Confermare con ENTER.

Selezione della Stanza​

SOL-LED+ gestisce due stanze con programmi e parametri separati.

Prima di modificare qualsiasi parametro verificare sempre la stanza attualmente selezionata.

Molte impostazioni vengono memorizzate separatamente per ciascuna stanza.

Data e ora sono condivise: la centralina usa un unico riferimento orario e allinea la stanza 2 alla stanza 1.

Impostazione Uso stanze​

Percorso reale:

MENU -> Temp dispositivo -> MENU -> Uso stanze

Valori disponibili:

  • 1 stanza
  • 2 stanze

Con 2 stanze, le due uscite mantengono programmi e parametri separati.

Con 1 stanza, la stanza 2 copia la stanza 1: luce giorno, luce notturna, rampa ispezione e stato relè seguono la stanza 1.

Usare 1 stanza quando non servono programmi diversi e si vogliono usare entrambe le uscite per lo stesso ambiente, ad esempio per distribuire la potenza su due gruppi di LED.

Il valore predefinito è 2 stanze.

Impostazione Intensità'​

Percorso reale:

MENU -> Intensità'

La schermata permette di scegliere come limitare la luce principale della stanza attiva:

  • Fissa: usa un solo limite massimo;
  • Stagionale: usa un limite minimo e uno massimo calcolando il valore del giorno in base al fotoperiodo.

Limiti reali dei valori percentuali:

  • minimo: 10 %
  • massimo: 100 %
  • valore predefinito del limite massimo: 80 %

In modalità Stagionale, Min stagione non può superare Max stagione.

Selezione del Programma​

Dopo aver configurato data e ora è possibile scegliere il programma desiderato.

Percorso reale:

MENU -> Usa il programma

Per maggiori informazioni consultare il capitolo Programmi.

Impostazione Alba e Tramonto​

È consigliabile verificare:

  • durata alba;
  • durata tramonto.

Valori più elevati producono transizioni più graduali.

Valori più bassi producono variazioni più rapide.

Verifica del Sistema​

Al termine della configurazione iniziale verificare:

  • corretta visualizzazione del display;
  • corretto funzionamento dei pulsanti;
  • corretta selezione della stanza;
  • corretto programma selezionato;
  • corretto funzionamento delle uscite.

Configurazione Completata​

Una volta completata la configurazione iniziale il dispositivo è pronto per il normale utilizzo.

Le impostazioni vengono salvate automaticamente e rimangono memorizzate anche in caso di mancanza di alimentazione.

Programmi​

Introduzione​

SOL-LED+ gestisce il fotoperiodo tramite programmi selezionabili dal menu Usa il programma.

La centralina gestisce due stanze con programmi e parametri separati. La stanza attiva può avere un programma diverso dall'altra stanza; il cambio stanza viene gestito dal tasto dedicato e dalla segnalazione dei LED stanza. L'orologio e invece unico: in modalità 1 stanza la stanza 2 viene allineata alla stanza 1.

Se Uso stanze è impostato su 1 stanza, la selezione operativa resta sulla stanza 1 e la seconda uscita copia la prima. I programmi della stanza 2 tornano rilevanti quando si riporta Uso stanze a 2 stanze.

I nomi riportati in questo capitolo sono quelli visualizzati sul display.

Percorso menu reale​

Percorso:

MENU -> Usa il programma

Schermate visualizzate:

  • Usa il programma
  • Prg:

Con i tasti UP e DOWN si scorre l'elenco dei programmi. Con ENTER si conferma il programma visualizzato.

Con MENU, dalla schermata Usa il programma, si passa alla schermata successiva del menu principale.

Elenco programmi​

I programmi disponibili sono:

I nomi delle tabelle precaricate non devono essere interpretati come un vincolo esclusivo alla specie indicata. Sono nomi pratici assegnati a profili di luce diversi tra loro: ogni tabella ha un proprio andamento stagionale, con durata minima e massima del giorno, crescita e riduzione delle ore, orari di alba e tramonto e progressione delle rampe. Per questo una tabella chiamata, ad esempio, Bottaccio, Sassello, Cesena, Canarini o Crest Agi può essere usata anche in situazioni diverse, quando il profilo di luce corrisponde meglio all'obiettivo dell'allevatore o dell'utilizzatore.

Nome displayUso
Personale2programma personalizzato con data iniziale/finale
Personaleprogramma personalizzato con variazione giornaliera + / - minuti
Standardprofilo luce generale, utile quando nello stesso locale sono presenti più esigenze o più specie
Bottaccioprofilo luce precaricato identificato con questo nome
Sasselloprofilo luce precaricato identificato con questo nome
Allodolaprofilo luce precaricato identificato con questo nome
Cesenaprofilo luce precaricato identificato con questo nome
Allevamentoprofilo luce precaricato orientato all'allevamento
Fringillidiprofilo luce precaricato identificato con questo nome
Canariniprofilo luce precaricato identificato con questo nome
Crest Agiprofilo luce precaricato identificato con questo nome
AstroGPS Timerprogramma astronomico da coordinate
Manualeprogramma con orari fissi impostati dall'utente

I programmi elencati sono selezionabili direttamente dal menu Prg:.

Programma Manuale​

Il programma Manuale usa orari fissi impostati dall'utente. Non applica incrementi giornalieri e non usa una tabella annuale.

Quando si conferma Prg: Manuale, il display mostra la sequenza:

  1. Ora inizio alba
  2. Ora inizio tram
  3. Durata alba
  4. Durata tramonto

Usare Manuale quando si vuole mantenere ogni giorno lo stesso orario di accensione e spegnimento.

Programmi con tabella precaricata​

I programmi con tabella precaricata usano valori di alba e tramonto già memorizzati nel dispositivo.

Sul sito Season Generator è possibile vedere il comportamento delle principali tabelle e gli orari che rappresentano giorno per giorno:

Per anticipare o posticipare gli orari della tabella rispetto a quelli visualizzati, basta spostare la data del programmatore in avanti o indietro. In questo modo anche la tabella si sposta automaticamente e l'utente può adattare il periodo di maggiore luce alle proprie esigenze.

Per questi programmi la centralina calcola gli orari giornalieri dalla tabella precaricata e permette di configurare:

  • Durata alba
  • Durata tramonto

Entrambi i parametri sono espressi in minuti e hanno limite reale:

  • minimo: 1
  • massimo: 100

Programma Personale​

Il programma Personale non usa una tabella annuale predefinita. L'utente imposta orari iniziali e variazioni giornaliere.

Quando si conferma Prg: Personale, il display mostra la sequenza:

  1. Reset contatore / Giorni:
  2. Ora inizio alba
  3. Ora inizio tram
  4. + / - Alba
  5. + / - Tramonto
  6. Durata giorni?
  7. Durata alba
  8. Durata tramonto

Il funzionamento dettagliato e descritto nel capitolo Tabella Personale.

Programma Personale2​

Il programma Personale2 calcola automaticamente una progressione tra un fotoperiodo iniziale e un fotoperiodo finale.

Quando si conferma Prg: Personale2, il display mostra la sequenza:

  1. Data inizio fotp
  2. Ora alba oggi
  3. Ora tramon. oggi
  4. Data fine fotop.
  5. Ora alba fine
  6. Ora tram fine
  7. Durata alba
  8. Durata tramonto

Il funzionamento dettagliato e descritto nel capitolo Tabella Personale 2.

Programma AstroGPS Timer​

Il programma AstroGPS Timer calcola gli orari usando il Luogo centralina, il Luogo simulato, l'offset UTC: e l'impostazione Crepuscolo:.

Quando si conferma Prg: AstroGPS Timer, il display mostra la sequenza:

  1. Luogo centralina / Lat:
  2. Luogo centralina / Long:
  3. Luogo centralina / UTC:
  4. Luogo simulato / Lat:
  5. Luogo simulato / Long:
  6. Crepuscolo:

Il funzionamento dettagliato e descritto nel capitolo AstroGPS.

Parametri comuni dopo la scelta del programma​

Per Manuale, per le tabelle interne, per Personale e per Personale2, la centralina usa i parametri:

  • Durata alba
  • Durata tramonto

Questi parametri regolano la durata della rampa di accensione e spegnimento.

Per AstroGPS Timer, le rampe vengono calcolate in base agli eventi astronomici derivati da Luogo centralina, Luogo simulato e Crepuscolo:.

Tabella Personale​

Introduzione​

Nel menu la Tabella Personale corrisponde al programma Personale.

Questa modalità permette di impostare un fotoperiodo iniziale e di modificarlo automaticamente giorno per giorno tramite i parametri + / - Alba, + / - Tramonto e Durata giorni?.

Percorso menu reale​

Percorso:

MENU -> Usa il programma -> Prg: Personale -> ENTER

Schermate visualizzate:

  1. Reset contatore / Giorni:
  2. Ora inizio alba
  3. Ora inizio tram
  4. + / - Alba
  5. + / - Tramonto
  6. Durata giorni?
  7. Durata alba
  8. Durata tramonto

Reset contatore​

La schermata Reset contatore consente di azzerare il conteggio giorni usato dalla Tabella Personale.

Valori visualizzati:

  • SI
  • NO

Se si conferma SI, la centralina azzera il contatore giorni della stanza attiva.

Usare il reset quando si vuole far ripartire il programma dal primo giorno.

Ora inizio alba​

Imposta l'orario di alba iniziale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma e passa alla schermata successiva.

Ora inizio tram​

Imposta l'orario di tramonto iniziale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma e passa alla schermata successiva.

+ / - Alba​

Imposta la variazione giornaliera dell'alba, in minuti.

Limiti reali:

  • minimo: -100
  • massimo: 100

Comportamento reale:

  • valore positivo: l'alba viene anticipata giorno per giorno;
  • valore negativo: l'alba viene posticipata giorno per giorno;
  • valore 0: l'alba rimane invariata.

La centralina applica la variazione una volta al giorno finche il contatore giorni e inferiore a Durata giorni?.

+ / - Tramonto​

Imposta la variazione giornaliera del tramonto, in minuti.

Limiti reali:

  • minimo: -100
  • massimo: 100

Comportamento reale:

  • valore positivo: il tramonto viene posticipato giorno per giorno;
  • valore negativo: il tramonto viene anticipato giorno per giorno;
  • valore 0: il tramonto rimane invariato.

Durata giorni?​

Imposta per quanti giorni applicare le variazioni giornaliere.

Limiti reali:

  • minimo: 0
  • massimo: 365

Se il valore e 0, la centralina non applica variazioni giornaliere al fotoperiodo.

Durata alba​

Imposta la durata della rampa di alba.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Durata tramonto​

Imposta la durata della rampa di tramonto.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Funzionamento automatico​

Ogni giorno la centralina:

  1. confronta il giorno RTC con il giorno registrato per la tabella;
  2. incrementa il contatore se cntOfDays e minore di Durata giorni?;
  3. aggiorna Ora inizio alba usando + / - Alba;
  4. aggiorna Ora inizio tram usando + / - Tramonto;
  5. salva i parametri in memoria.

Gli orari gestiscono anche il passaggio oltre 00:00 e 23:59.

Tabella Personale 2​

Introduzione​

Nel menu la Tabella Personale 2 corrisponde al programma Personale2.

Personale2 calcola automaticamente gli orari giornalieri interpolando tra:

  • alba e tramonto del giorno iniziale;
  • alba e tramonto della data finale.

Il calcolo avviene in minuti, viene aggiornato in base alla data del dispositivo e arrotonda l'interpolazione al minuto più vicino.

Percorso menu reale​

Percorso:

MENU -> Usa il programma -> Prg: Personale2 -> ENTER

Schermate visualizzate:

  1. Data inizio fotp
  2. Ora alba oggi
  3. Ora tramon. oggi
  4. Data fine fotop.
  5. Ora alba fine
  6. Ora tram fine
  7. Durata alba
  8. Durata tramonto

Data inizio fotp​

La data iniziale non viene digitata manualmente.

Il display mostra la data corrente e, quando si preme ENTER, la centralina copia:

  • giorno RTC;
  • mese RTC;
  • anno RTC;

nei parametri di inizio del programma.

Per cambiare la data iniziale di Personale2, prima va corretta la data del dispositivo nel menu Modifica / Ora e Data.

Ora alba oggi​

Imposta l'orario di alba del giorno iniziale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma.

Ora tramon. oggi​

Imposta l'orario di tramonto del giorno iniziale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma.

Data fine fotop.​

Imposta la data finale del fotoperiodo.

La centralina propone inizialmente il giorno successivo alla data iniziale.

Comandi reali:

  • DOWN incrementa il giorno;
  • RIGHT incrementa il mese;
  • MENU incrementa l'anno;
  • ENTER conferma.

Limiti reali:

  • giorno: 01 - 31, poi corretto in base al mese;
  • mese: 01 - 12;
  • anno: 2018 - 2099.

Il calcolo dei giorni usa mesi non bisestili: febbraio viene limitato a 28 giorni.

Validazione reale:

  • la data finale deve essere successiva alla data iniziale;
  • la distanza massima accettata e 363 giorni;
  • se la data non e valida il display mostra Errore date e Premi ENTER.

Ora alba fine​

Imposta l'orario di alba da raggiungere alla data finale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Ora tram fine​

Imposta l'orario di tramonto da raggiungere alla data finale.

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Durata alba​

Imposta la durata della rampa di alba.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Durata tramonto​

Imposta la durata della rampa di tramonto.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Calcolo automatico reale​

La centralina calcola, per ogni giorno:

  1. giorno iniziale assoluto;
  2. giorno finale assoluto;
  3. giorno RTC corrente;
  4. posizione del giorno corrente tra inizio e fine;
  5. alba e tramonto interpolati tra i valori iniziali e finali, con arrotondamento al minuto più vicino.

Se la data del dispositivo e precedente all'inizio, la centralina usa il primo giorno. Se la data supera la data finale, usa i valori finali.

Il risultato viene limitato tra 00:00 e 23:59.

Nelle schermate informative di totale luce, il dispositivo somma al tempo tra alba e tramonto anche Durata tramonto. Il totale visualizzato viene limitato a 23:59.

Valori predefiniti​

Alla ricarica dei parametri di default, la centralina imposta:

  • data inizio: 01/01/2026;
  • alba iniziale: 08:00;
  • tramonto iniziale: 18:00;
  • data fine: 31/12/2026;
  • alba finale: 07:30;
  • tramonto finale: 19:00.

Questi valori sono default interni e possono essere modificati dalla programmazione utente.

AstroGPS​

Introduzione​

Sul display la modalità astronomica e visualizzata come AstroGPS Timer.

AstroGPS Timer calcola gli orari giornalieri usando:

  • coordinate del Luogo centralina;
  • offset UTC: del Luogo centralina;
  • coordinate del Luogo simulato;
  • stato del parametro Crepuscolo:.

Gli orari sono ricalcolati in base alla data RTC.

Le coordinate sono divise in due gruppi:

  • Luogo centralina: posizione reale della centralina, usata per collocare il mezzogiorno solare locale;
  • Luogo simulato: posizione da simulare, usata per ricavare durata del giorno e durata del crepuscolo.

Percorso menu reale​

Percorso:

MENU -> Usa il programma -> Prg: AstroGPS Timer -> ENTER

Schermate visualizzate:

  1. Luogo centralina / Lat:
  2. Luogo centralina / Long:
  3. Luogo centralina / UTC:
  4. Luogo simulato / Lat:
  5. Luogo simulato / Long:
  6. Crepuscolo:

Luogo centralina​

La prima parte della configurazione imposta il luogo reale della centralina.

Schermate visualizzate:

  1. Luogo centralina / Lat:
  2. Luogo centralina / Long:
  3. Luogo centralina / UTC:

La centralina usa queste coordinate e UTC: per calcolare alba e tramonto locali e ricavarne il mezzogiorno solare.

Lat:​

Imposta la latitudine in centesimi di grado.

La schermata Lat: compare sia sotto Luogo centralina sia sotto Luogo simulato.

Formato display:

N+DDD.DD oppure S-DDD.DD

Limiti reali:

  • minimo: S-066.00
  • massimo: N+066.00

Comandi reali:

  • LEFT e RIGHT spostano il cursore;
  • UP incrementa il valore selezionato;
  • DOWN decrementa il valore selezionato;
  • sulla posizione del segno, UP o DOWN invertono Nord/Sud;
  • ENTER conferma e passa alla schermata successiva del blocco corrente.

Long:​

Imposta la longitudine in centesimi di grado.

La schermata Long: compare sia sotto Luogo centralina sia sotto Luogo simulato.

Formato display:

E+DDD.DD oppure O-DDD.DD

Sul display la lettera O indica longitudine Ovest.

Limiti reali:

  • minimo: O-180.00
  • massimo: E+180.00

Comandi reali:

  • LEFT e RIGHT spostano il cursore;
  • UP incrementa il valore selezionato;
  • DOWN decrementa il valore selezionato;
  • sulla posizione del segno, UP o DOWN invertono Est/Ovest;
  • ENTER conferma e passa alla schermata successiva. Da Luogo centralina passa a UTC:, da Luogo simulato passa a Crepuscolo:.

UTC:​

Imposta l'offset locale rispetto a UTC.

Formato display:

+HH:MM oppure -HH:MM

Limiti reali:

  • minimo: -12:00
  • massimo: +14:00

Comandi reali:

  • LEFT incrementa di 60 minuti;
  • RIGHT decrementa di 60 minuti;
  • UP incrementa di 15 minuti;
  • DOWN decrementa di 15 minuti;
  • ENTER conferma e passa a Luogo simulato / Lat:.

Luogo simulato​

La seconda parte della configurazione imposta il luogo da simulare.

Schermate visualizzate:

  1. Luogo simulato / Lat:
  2. Luogo simulato / Long:

I limiti e i comandi sono gli stessi di Lat: e Long: del Luogo centralina.

Nel calcolo, la centralina ricava dal Luogo simulato la durata del giorno e la durata dei tratti di crepuscolo. Queste durate vengono poi centrate sul mezzogiorno solare calcolato dal Luogo centralina.

Il display non espone un parametro UTC: separato per il Luogo simulato.

Crepuscolo:​

La schermata Crepuscolo: consente di abilitare o disabilitare l'uso del crepuscolo.

Valori display reali:

  • Abilitato
  • Disabilitato

Comandi reali:

  • UP commuta il valore;
  • DOWN commuta il valore;
  • ENTER salva e torna alla pagina principale.

Quando si conferma Crepuscolo:, la centralina usa il crepuscolo civile.

Se Crepuscolo: e disabilitato, il dispositivo non usa i tratti Iniz Crep e Fine Crep: l'inizio luce coincide con Alba e la fine luce con Tramonto. Le rampe base partono da 1 minuto, mentre la transizione Astro mantiene la variazione nei 30 minuti successivi ad Alba e nei 30 minuti precedenti Tramonto.

Se Crepuscolo: è abilitato, il dispositivo usa l'inizio del crepuscolo civile come inizio alba e gestisce una rampa fino all'alba calcolata.

Tipo di crepuscolo​

In questa revisione il menu utente gestisce il crepuscolo civile.

Non è prevista una scelta utente tra crepuscolo nautico o astronomico.

Comportamento reale della rampa AstroGPS​

Con Crepuscolo: abilitato, la centralina:

  1. calcola alba e tramonto del Luogo centralina;
  2. ricava il mezzogiorno solare locale dal Luogo centralina;
  3. calcola durata giorno e durata crepuscolo del Luogo simulato;
  4. centra la durata del giorno simulato sul mezzogiorno locale della centralina;
  5. calcola Iniz Crep, Alba, Tramonto e Fine Crep;
  6. porta la luce da 0 al livello di crepuscolo tra Iniz Crep e Alba;
  7. porta la luce dal livello di crepuscolo al livello massimo nei 30 minuti successivi ad Alba;
  8. mantiene il livello massimo durante il giorno;
  9. riduce la luce nei 30 minuti precedenti Tramonto;
  10. porta la luce dal livello di crepuscolo a 0 tra Tramonto e Fine Crep.

Con Crepuscolo: disabilitato, la centralina usa alba e tramonto senza estendere le rampe al crepuscolo; restano le transizioni Astro di 30 minuti attorno ad alba e tramonto.

Sulla pagina principale, quando il programma attivo e AstroGPS Timer, il display mostra anche schermate informative dedicate:

  • Alba / Tramonto;
  • Iniz Crep / Fine Crep;
  • Totale ore luce / Odierna.

Valori predefiniti​

Alla ricarica dei parametri di default, la centralina imposta:

  • Luogo centralina latitudine: 28.29;
  • Luogo centralina longitudine: -16.63;
  • Luogo centralina offset UTC: 0;
  • Luogo simulato latitudine: 28.29;
  • Luogo simulato longitudine: -16.63;
  • tipo crepuscolo: Civile;
  • Crepuscolo: abilitato.

La longitudine negativa viene visualizzata come Ovest.

Una configurazione iniziale può prevedere la stanza 1 su AstroGPS Timer, Luogo centralina impostato sulla posizione reale di installazione e Luogo simulato impostato sul luogo di cui si vuole riprodurre il ciclo luce.

Intensità e Luminosità Massima​

Introduzione​

Sul display la funzione e visualizzata come:

  • Intensità'

Questa funzione limita il livello massimo raggiunto dalla luce principale della stanza attiva.

La modalità stagionale permette di variare automaticamente, nel corso della stagione, non solo la durata del fotoperiodo ma anche la massima intensità dell'illuminazione.

In natura il cambiamento delle stagioni non riguarda soltanto le ore di luce: nei periodi con giornate più corte anche l'intensità luminosa può essere inferiore rispetto ai periodi con giornate lunghe è maggiore illuminazione.

Impostando un valore minimo e un valore massimo, la centralina calcola giorno per giorno il limite più adatto. La variazione avviene progressivamente insieme al programma luce, senza passaggi improvvisi.

Sul display la voce da cercare e Intensità'.

Percorso menu reale​

Percorso:

MENU -> Intensità'

Nel ciclo menu reale, Intensità' viene dopo Usa il programma e prima di Rele stanza.

La prima schermata permette di scegliere:

  • Fissa
  • Stagionale

Con UP o DOWN si passa da una modalità all'altra. Con ENTER si entra nei valori della modalità scelta.

Modalità Fissa​

In modalità Fissa, la centralina usa un solo limite massimo.

Schermata visualizzata:

  • Intensità'

Valori reali:

ParametroValore
Minimo10 %
Massimo100 %
Valore predefinito80 %

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER salva e torna alla pagina principale;
  • MENU passa alla voce successiva del menu.

Modalità Stagionale​

In modalità Stagionale, la centralina calcola automaticamente il limite del giorno usando il fotoperiodo del programma attivo.

Schermate visualizzate:

  1. Min stagione
  2. Max stagione

Valori reali:

ParametroValore
Min stagione10 % - 100 %
Max stagione10 % - 100 %

Min stagione non può superare Max stagione. Se il massimo viene abbassato sotto il minimo, la centralina abbassa automaticamente anche il minimo.

La centralina usa valori più vicini a Min stagione nei periodi con fotoperiodo più corto e valori più vicini a Max stagione nei periodi con fotoperiodo più lungo.

Esempio:

  • periodo minimo: 40 %;
  • periodo massimo: 100 %.

Durante la fase crescente della stagione, il valore massimo aumenta gradualmente giorno dopo giorno. Durante la fase decrescente, il processo avviene in senso inverso.

Schermate informative​

Quando la modalità Stagionale è attiva e il programma consente il calcolo del profilo, nella pagina principale possono comparire:

  • PWM inizio
  • PWM oggi
  • PWM fine

Queste schermate indicano il livello calcolato all'inizio del profilo, il livello del giorno corrente e il livello finale.

Effetto sul funzionamento​

Intensità' non modifica gli orari di alba e tramonto.

La centralina calcola la rampa luce del programma attivo e poi limita il livello della luce principale al valore consentito dalla modalità scelta.

Se per un certo giorno il valore calcolato è 65 %, durante l'alba la luce salira progressivamente fino al 65 %. Durante il periodo di luce piena restera a quel livello e, al tramonto, scendera gradualmente da quel valore.

Esempio in modalità Fissa:

  • programma attivo al 100 %;
  • Intensità' impostata a 80 %;
  • uscita luce principale limitata a 80 %.

Uso con 1 stanza​

Con Uso stanze -> 1 stanza, la stanza 2 copia il livello della stanza 1. In questa modalità il limite operativo da considerare e quello della stanza 1.

Relè​

Introduzione​

SOL-LED+ nasce soprattutto per controllare le barrette LED installate vicino alle gabbie. Queste barrette permettono di realizzare alba, luce diurna, tramonto e luce notturna in modo graduale e localizzato.

In alcuni ambienti, però, le barrette vicine alle gabbie non sono sufficienti per illuminare completamente la stanza. Può quindi essere utile accendere anche uno o più neon, plafoniere o altre lampade destinate all'illuminazione generale del locale.

Le uscite K-1 e K-2 permettono di ottenere questo risultato tramite un relè esterno:

  • K-1 segue la luce principale della stanza 1;
  • K-2 segue la luce principale della stanza 2;
  • ciascuna uscita alimenta soltanto la bobina in bassa tensione del proprio relè;
  • i contatti di potenza del relè accendono e spengono il neon o le lampade della stanza.

In questo modo SOL-LED+ continua a regolare le barrette LED per le transizioni graduali e, quando la luce ha raggiunto il livello stabilito, può accendere automaticamente anche l'illuminazione generale.

Sul display la gestione relè è visualizzata con le schermate:

  • Rele stanza
  • PWM rele ON

Il relè è gestito separatamente per ciascuna stanza.

Percorso menu reale​

Percorso:

MENU -> Rele stanza

Nel ciclo menu reale, Rele stanza viene dopo Intensità' e prima di Risparmio Energetico.

Schermate visualizzate:

  1. Rele stanza
  2. PWM rele ON

Rele stanza​

Abilita o disabilita il relè della stanza attiva.

Valori display reali:

  • SI
  • NO

Comandi reali:

  • UP imposta SI;
  • DOWN imposta NO;
  • ENTER conferma.

Se Rele stanza è NO, il relè rimane spento.

Se Rele stanza è SI, il display passa alla schermata PWM rele ON.

PWM rele ON​

Imposta la soglia percentuale del PWM luce principale alla quale il relè deve attivarsi.

Limiti reali:

  • minimo: 0 %
  • massimo: 100 %

Valore predefinito:

  • 80 %

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER salva e torna alla pagina principale.

Comportamento reale del relè​

Il relè non usa una fascia oraria dedicata.

La centralina calcola il PWM della luce principale della stanza e poi:

  • se Rele stanza è NO, forza il relè spento;
  • se è presente un allarme termico ALLARME_NTC, forza il relè spento;
  • se Rele stanza è SI e il PWM percentuale è maggiore o uguale a PWM rele ON, accende il relè;
  • se il PWM percentuale è inferiore a PWM rele ON, spegne il relè.

Il firmware usa una sola soglia configurabile: il relè si accende al raggiungimento di PWM rele ON e si spegne quando il valore scende al di sotto della stessa soglia. Non è presente una seconda soglia di spegnimento.

La soglia viene confrontata con il PWM della luce principale, non con la Luce Notturna.

In modalità Uso stanze -> 1 stanza, il relè della stanza 2 segue lo stato calcolato per la stanza 1.

Esempio pratico con soglia all'80%​

Supponiamo di impostare PWM rele ON a 80 %.

  1. All'inizio dell'alba le barrette LED si accendono a bassa intensità e aumentano gradualmente.
  2. Finché la luce principale rimane sotto l'80 %, il relè resta aperto e il neon rimane spento.
  3. Quando la rampa raggiunge l'80 %, SOL-LED+ alimenta la bobina del relè.
  4. Il relè chiude i contatti di potenza e accende il neon o le lampade che illuminano la stanza.
  5. Durante il tramonto avviene il processo inverso: quando la luce scende sotto l'80 %, la bobina viene disalimentata, i contatti si aprono e l'illuminazione generale si spegne.

Le barrette LED possono così proseguire da sole la parte finale del tramonto, evitando lo spegnimento improvviso di tutta la luce del locale.

Collegamento bobina relè​

Le uscite K-1 e K-2 non sono contatti di potenza. Sono uscite in bassa tensione continua per alimentare la bobina di un relè esterno, con una corrente massima di 100 mA per uscita.

La tensione disponibile è la stessa dell'alimentazione del dispositivo:

  • alimentazione SOL-LED+ a 12 V DC: usare una bobina relè 12 V DC;
  • alimentazione SOL-LED+ a 24 V DC: usare una bobina relè 24 V DC.
Schema di comando delle bobine relè K-1 e K-2 del SOL-LED Plus

Il relè ha due parti elettricamente separate:

  • lato comando: la bobina a 12 V DC o 24 V DC, collegata a K-1 oppure K-2;
  • lato potenza: i contatti che collegano e scollegano l'alimentazione del neon, della plafoniera o delle lampade.

Lo schema mostra un esempio con relè bipolare esterno. Sul lato di potenza, un cavo con spina porta l'alimentazione dalla presa di rete ai contatti del relè; un secondo cavo esce dai contatti e raggiunge il neon o le lampade della stanza. Quando la bobina viene alimentata, i contatti normalmente aperti si chiudono e il carico si accende.

Il relè scelto deve avere:

  • bobina con la stessa tensione di alimentazione di SOL-LED+;
  • assorbimento della bobina non superiore a 100 mA;
  • contatti dimensionati per tensione, corrente e tipo di carico collegato;
  • isolamento idoneo tra bobina in bassa tensione e contatti di rete.

Il carico finale deve essere collegato sui contatti del relè esterno, non direttamente su K-1 o K-2. I collegamenti alla rete elettrica devono essere eseguiti da personale qualificato.

Separare bassa tensione e rete elettrica

Non collegare mai la rete 230 V AC ai morsetti K-1 o K-2. Questi morsetti alimentano esclusivamente la bobina in bassa tensione del relè. Spina, cavo di rete, contatti di potenza e collegamento al neon devono essere realizzati e protetti secondo le norme dell'impianto elettrico.

Effetto durante alba e tramonto​

Durante la rampa di alba, il PWM aumenta progressivamente. Il relè si attiva quando la rampa raggiunge la soglia PWM rele ON.

Durante la rampa di tramonto, il PWM diminuisce progressivamente. Il relè si disattiva quando la rampa scende sotto la soglia PWM rele ON.

Compatibilità con i programmi​

Il comportamento del relè dipende dal PWM generato dal programma attivo.

È quindi applicabile con:

  • Manuale
  • Personale
  • Personale2
  • AstroGPS Timer
  • tabelle interne come Standard, Bottaccio, Sassello, Allodola, Cesena, Allevamento, Fringillidi, Canarini, Crest Agi

Luce Notturna​

A cosa serve​

La funzione Luce Notturna mantiene automaticamente una luminosità molto ridotta quando il programma giornaliero entra nella fase di notte.

Può essere utile quando non si vuole lasciare l'ambiente completamente al buio e si desidera conservare un debole riferimento luminoso. Non deve trasformare la notte in una fase di luce piena: normalmente si imposta un valore basso, sufficiente allo scopo ma chiaramente distinto dalla luce diurna.

Sulle barrette Season Generator PRO compatibili la funzione usa il canale dedicato alla luce notturna. La regolazione è separata dalla luce principale e viene gestita automaticamente dal programma della stanza.

Sul display la funzione è visualizzata come Luce Notturna.

Percorso menu reale​

Percorso:

MENU -> Luce Notturna

Nel ciclo menu reale, Luce Notturna viene dopo Risparmio Energetico e prima di Ingresso ispez..

Schermata visualizzata:

  • Luce Notturna

Parametro configurabile​

La schermata mostra:

  • OFF, se il valore è 0;
  • una percentuale, se il valore è maggiore di 0.

Limiti reali:

  • minimo: 0 % (OFF)
  • massimo: 50 %

Valore predefinito:

  • 0 % (OFF)

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER salva e torna alla pagina principale;
  • MENU passa alla schermata Ingresso ispez..

Comportamento reale​

La centralina calcola il livello massimo della stanza da Intensità' e poi calcola la Luce Notturna come percentuale di quel livello.

Durante il giorno la luce principale prevale. Quando la luce principale è a zero, la centralina può far salire gradualmente la luce notturna fino al livello impostato. All'avvio della successiva fase diurna, il dispositivo gestisce il passaggio dalla luce notturna alla normale rampa di alba.

Se il valore è OFF, al termine del tramonto la stanza viene portata al buio previsto dal programma.

Esempio pratico​

Con Intensità' impostata all'80 % e Luce Notturna al 10 %, il livello notturno viene ricavato dal massimo configurato per quella stanza. Modificando l'intensità massima cambia quindi anche il livello effettivo della luce notturna.

Partire sempre da valori bassi e osservare il risultato reale nell'ambiente. Aumentare il valore solo se il riferimento luminoso non è sufficiente.

Differenza dall'ispezione notturna​

La Luce Notturna è automatica e può restare attiva durante tutta la fase notturna prevista dal programma.

L'Ispezione Notturna, invece, è un comando temporaneo usato per entrare nella stanza e vedere per il tempo necessario alla visita. Al termine deve essere disattivata per restituire il controllo al programma principale.

Interazione con Risparmio Energetico​

La Luce Notturna viene inibita quando il dispositivo attiva le condizioni di spegnimento legate al risparmio energetico.

In particolare, quando il risparmio energetico richiede lo spegnimento, la rampa notturna viene ridotta.

Interazione con allarmi​

Se il dispositivo rileva blocco termico o offset corrente non valido, le uscite PWM vengono forzate a zero. In questa condizione anche la Luce Notturna viene spenta.

Ispezione Notturna​

Introduzione​

L'ispezione notturna serve per entrare nella stanza quando la luce è spenta e fare una breve visita disturbando il meno possibile gli uccelli.

Premendo il tasto dedicato (I o INSP., secondo la grafica del pannello) la centralina avvia una piccola alba veloce: la luce sale gradualmente invece di accendersi di colpo.

Quando la luce ha raggiunto un'intensità sufficiente per vedere dentro la stanza, premere di nuovo il tasto ispezione. In questo modo il livello viene bloccato al punto raggiunto, senza far salire ulteriormente la luce.

Se il tasto non viene premuto una seconda volta, l'ispezione continua a salire fino al livello previsto dalla configurazione.

Se per la stanza è abilitato il relè e la rampa di ispezione raggiunge la soglia PWM rele ON, SOL-LED+ può alimentare anche K-1 o K-2 e accendere il neon o l'illuminazione generale collegata al relè esterno. Premendo il tasto prima del raggiungimento della soglia si blocca invece la luce al livello sufficiente per la visita, senza accendere inutilmente tutta la stanza.

Al termine della visita premere ancora il tasto ispezione per uscire. La spia deve spegnersi: solo così SOL-LED+ torna al programma principale. Se l'ispezione resta attiva, la luce può rimanere accesa e il normale ciclo giorno-notte viene escluso.

La configurazione dell'ispezione usa tre parametri da menu:

  • Ingresso ispez.
  • Uscita ispezione
  • Sel.isp.notturna

Percorso menu reale​

Percorso:

MENU -> Ingresso ispez.

Nel ciclo menu reale, la configurazione dell'ispezione viene dopo Luce Notturna e prima di Modifica / Ora e Data.

Schermate visualizzate:

  1. Ingresso ispez.
  2. Uscita ispezione
  3. Sel.isp.notturna

Ingresso ispez.​

Imposta la durata della rampa di ingresso ispezione.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER conferma e passa a Uscita ispezione.

Uscita ispezione​

Imposta la durata della rampa di uscita ispezione.

Limiti reali:

  • minimo: 1 minuto
  • massimo: 100 minuti

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER conferma e passa a Sel.isp.notturna.

Sel.isp.notturna​

Seleziona su quali stanze è attiva l'ispezione notturna.

Valori display reali:

  • stanza 1
  • stanza 2
  • stanza 1+2

Limiti reali:

  • valore minimo: stanza 1
  • valore massimo: stanza 1+2

Se il parametro salvato e fuori limite, la centralina lo riporta a stanza 1+2.

Attivazione con tasto I​

La funzione non viene attivata dal menu di configurazione.

L'attivazione avviene con il tasto ispezione I.

Il tasto I cicla tre stati:

  1. ispezione spenta, spia spenta;
  2. ispezione attiva, luce in salita e spia accesa;
  3. luce bloccata al livello raggiunto, spia lampeggiante.

Quando lo stato e 1, la luce della stanza selezionata sale con la rampa Ingresso ispez..

Quando lo stato torna a 0, la luce scende con la rampa Uscita ispezione.

In pratica lo stato lampeggiante corrisponde al blocco manuale della luce di ispezione. Prima di lasciare l'ambiente riportare sempre la spia ispezione spenta.

In modalità Uso stanze -> 1 stanza, anche la seconda uscita segue la rampa di ispezione della stanza 1.

Pulsante remoto​

Il morsetto OPT-OUT - N.I. porta all'esterno il comando dell'ispezione notturna.

Lo schema degli accessori OPT-OUT mostra la posizione del morsetto e il collegamento del pulsante remoto.

Collegando un pulsante normalmente aperto tra N.I. e GND, l'utente può attivare la stessa funzione anche lontano dalla centralina, per esempio vicino alla porta o all'ingresso dell'ambiente.

Season Generator può fornire un kit opzionale per remotare il pulsante. In alternativa, dove lo schema del prodotto lo prevede, è possibile usare un contatto a pulsante pulito, installato in un frutto dell'impianto elettrico: premendo quel pulsante si ottiene lo stesso effetto del tasto sul programmatore.

Il pulsante esterno deve essere un contatto pulito: non deve portare tensione esterna sul morsetto N.I..

Risparmio Energetico​

Introduzione​

La funzione Risparmio energetico permette di ridurre il consumo dell'impianto sfruttando, quando disponibile, la luce naturale proveniente dall'esterno.

Lo scopo è semplice: se durante alcune ore della giornata la luce che entra dalle finestre illumina già correttamente il locale, non è necessario mantenere accese le lampade artificiali.

SOL-LED+ può lavorare in due modi:

  • a orario, quando l'utente conosce già la fascia della giornata in cui il locale riceve abbastanza luce naturale;
  • con sensore, quando si vuole far decidere alla centralina in base alla luminosità rilevata.

Al termine della fascia di risparmio, oppure quando la luce naturale non è più sufficiente, la centralina torna automaticamente alla gestione prevista dal programma di alba e tramonto.

Sul display la funzione è visualizzata con le schermate:

  • Risparmio / Energetico
  • Risp. energetico

Il parametro principale seleziona una delle modalità disponibili per la stanza attiva.

Percorso menu reale​

Percorso:

MENU -> Risparmio Energetico

Nel ciclo menu reale, Risparmio Energetico viene dopo Rele stanza e prima di Luce Notturna.

Schermate visualizzate:

  1. Risparmio / Energetico
  2. Risp. energetico

Modalità disponibili​

La schermata Risp. energetico mostra uno dei seguenti valori:

  • Disabilitato
  • Senza sensore
  • Con sensore

La modalità Con sensore permette di usare i sensori luminosità collegati ai morsetti S1 e S2.

Comandi reali:

  • UP scorre avanti tra le modalità;
  • DOWN scorre indietro tra le modalità;
  • ENTER conferma;
  • MENU passa a Luce Notturna.

Disabilitato​

Con Disabilitato, la centralina annulla il risparmio energetico:

  • nessuno spegnimento programmato;
  • nessun intervento da sensore;
  • nessuna inibizione della luce notturna legata al risparmio.

La luce segue il programma selezionato senza interventi del risparmio energetico.

Senza sensore​

Con Senza sensore, la centralina usa una fascia oraria di spegnimento.

Questa modalità è utile quando l'illuminazione naturale del locale è prevedibile e abbastanza costante. Per esempio, se il programma prevede alba alle 06:30 e tramonto alle 21:00, ma tra le 11:00 e le 14:00 la stanza è già illuminata dalle finestre, è possibile usare quella fascia come periodo di risparmio energetico.

Schermate visualizzate:

  1. Spegni sistema / Dalle ore:
  2. Spegni sistema / Fino ore
  3. Spegni-Accendi / Graduale:

Dalle ore:​

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi reali:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma.

Fino ore​

Formato:

HH:MM

Limiti reali:

  • ore: 00 - 23
  • minuti: 00 - 59

Comandi reali:

  • LEFT incrementa le ore;
  • UP incrementa i minuti;
  • ENTER conferma.

Graduale:​

Valori display reali:

  • SI
  • NO

Comportamento reale:

  • NO: spegnimento e riaccensione sono immediati;
  • SI: spegnimento e riaccensione seguono le rampe.

Durante l'intervallo configurato la centralina spegne la luce.

Con sensore​

Con Con sensore, SOL-LED+ usa il sensore luce esterno della stanza attiva.

In questa modalità la centralina confronta la luminosità rilevata con la soglia impostata. Quando la luce naturale è sufficiente, l'illuminazione artificiale può essere spenta o ridotta secondo l'impostazione scelta; quando la luce naturale cala, il programma riprende la normale gestione della stanza.

Collegamenti:

  • stanza 1: sensore luminosità tra S1 e GND;
  • stanza 2: sensore luminosità tra S2 e GND.

Vedere lo schema degli accessori OPT-OUT per riconoscere i morsetti e collegare i due sensori.

Il sensore deve essere posizionato nel punto in cui si vuole misurare la luce naturale, per esempio vicino a una finestra, ma non deve essere illuminato direttamente dalle barrette o dalle altre lampade comandate da SOL-LED+.

Se il sensore riceve la luce artificiale dello stesso impianto che deve controllare, la lettura può diventare instabile: la centralina potrebbe spegnere la luce, rilevare subito buio e riaccenderla ripetutamente. Posizionare quindi S1 e S2 in modo che rappresentino soprattutto la luce naturale disponibile nelle rispettive stanze.

Schermate visualizzate:

  1. Soglia sensore
  2. Sensibilita'
  3. Spegni-Accendi / Graduale:

Soglia sensore​

Imposta la soglia di luminosità rilevata.

Valori display:

  • OFF, se il valore è 0;
  • percentuale, se il valore è maggiore di 0.

Limiti reali:

  • minimo: 0 % (OFF)
  • massimo: 100 %

Sensibilita'​

Imposta l'isteresi/sensibilità usata dopo il superamento della soglia.

Valori display:

  • OFF, se il valore è 0;
  • percentuale, se il valore è maggiore di 0.

Limiti reali:

  • minimo: 0 % (OFF)
  • massimo: 20 %

Graduale:​

Valori display reali:

  • SI
  • NO

Comportamento reale:

  • NO: spegnimento e riaccensione sono immediati;
  • SI: spegnimento e riaccensione seguono le rampe.

Comportamento reale con sensore​

Quando Con sensore è attivo e Soglia sensore è maggiore di zero, SOL-LED+ confronta la luminosità rilevata con la soglia impostata.

Se la luminosità rilevata supera Soglia sensore, SOL-LED+ può spegnere la luce principale della stanza anche se il programma sarebbe acceso. In questo modo la luce naturale può sostituire temporaneamente l'illuminazione artificiale.

Se Sensibilita' è maggiore di zero, la centralina usa una soglia di rientro pari a:

Soglia sensore - Sensibilita'

Quando la luce naturale scende sotto la soglia di rientro, l'impianto può riaccendersi seguendo il programma e l'impostazione Graduale:.

La sensibilità evita accensioni e spegnimenti continui quando la luminosità è vicina alla soglia.

FAQ - Domande Frequenti​

Introduzione​

Questa sezione raccoglie le domande più frequenti relative all'utilizzo di SOL-LED+.

Prima di contattare l'assistenza tecnica verificare se il problema è già descritto nelle sezioni seguenti.

Il dispositivo non si accende​

Verificare:

  • presenza dell'alimentazione;
  • corretta polarità;
  • tensione compresa tra 12V e 24V DC;
  • corretto collegamento dei morsetti.

Se il problema persiste consultare il capitolo Troubleshooting.

Ho cambiato programma ma non vedo differenze​

Alcune variazioni del fotoperiodo vengono applicate progressivamente giorno dopo giorno.

Verificare:

  • programma selezionato;
  • data e ora corrette;
  • stanza corretta.

Perché alba e tramonto sembrano troppo veloci?​

Verificare i parametri:

  • Durata Alba;
  • Durata Tramonto.

Valori ridotti producono transizioni più rapide.

Perché alba e tramonto sembrano troppo lenti?​

Aumentare:

  • Durata Alba;
  • Durata Tramonto.

Valori elevati generano transizioni più graduali.

Ho perso le impostazioni dopo lo spegnimento?​

No.

SOL-LED+ salva automaticamente tutti i parametri nella memoria permanente.

Alla riaccensione le impostazioni vengono ripristinate automaticamente.

Posso utilizzare una batteria?​

Sì.

SOL-LED+ funziona in bassissima tensione continua e può essere alimentato tramite:

  • batteria;
  • accumulatore;
  • alimentatore esterno conforme.

Verificare sempre il rispetto delle specifiche tecniche.

Posso alimentarlo con un alimentatore qualsiasi?​

No.

Si raccomanda l'utilizzo di alimentatori:

  • stabilizzati;
  • conformi alle normative applicabili;
  • correttamente dimensionati;
  • dotati di isolamento SELV.

Il relè non si attiva​

Verificare:

  • abilitazione del relè;
  • soglia PWM;
  • programma selezionato;
  • corretto cablaggio.

Consultare il capitolo Relè per ulteriori informazioni.

La luce notturna non si accende​

Verificare:

  • funzione abilitata;
  • livello impostato;
  • orario corrente;
  • programma utilizzato.

La luce notturna rimane sempre accesa​

Verificare:

  • impostazioni della luce notturna;
  • programma selezionato;
  • configurazione AstroGPS;
  • orario del dispositivo.

AstroGPS mostra orari errati​

Controllare:

  • Luogo centralina / Lat:;
  • Luogo centralina / Long:;
  • Luogo centralina / UTC:;
  • Luogo simulato / Lat:;
  • Luogo simulato / Long:;
  • data;
  • ora.

Una configurazione errata può produrre risultati non corretti.

Posso utilizzare programmi differenti nelle due stanze?​

Sì.

Le due stanze possono utilizzare programmi e configurazioni differenti.

Data e ora sono condivise: la centralina usa un unico orologio e allinea la stanza 2 alla stanza 1.

Perché le due uscite fanno la stessa cosa?​

Verificare il menu Uso stanze.

Se il valore è 1 stanza, la seconda uscita copia la stanza 1. Per tornare a due ambienti indipendenti impostare Uso stanze su 2 stanze.

Quando usare 1 stanza?​

Usare 1 stanza quando si vuole usare un solo programma, ma per questioni di potenza conviene collegare due gruppi di LED alle due uscite del programmatore.

In questa modalità entrambe le uscite illuminano lo stesso ambiente e seguono lo stesso fotoperiodo.

Usare 2 stanze quando i due ambienti devono avere programmi o parametri diversi.

Posso modificare i parametri durante il funzionamento?​

Sì.

Le modifiche vengono applicate immediatamente e memorizzate automaticamente.

È necessario effettuare manutenzione?​

Normalmente non è richiesta manutenzione periodica.

Si consiglia di verificare periodicamente:

  • collegamenti;
  • alimentazione;
  • corretto funzionamento del sistema.

Dove trovo la versione firmware?​

La versione firmware è visualizzabile nelle schermate informative del dispositivo.

Annotare sempre la versione firmware prima di richiedere assistenza tecnica.

Assistenza Tecnica​

Prima di contattare l'assistenza preparare:

  • modello del dispositivo;
  • versione firmware;
  • descrizione dettagliata del problema;
  • eventuali fotografie o schermate.

Questo permette una diagnosi più rapida ed efficace.

Troubleshooting​

Introduzione​

Questo capitolo aiuta a identificare e risolvere i problemi più comuni che possono verificarsi durante l'utilizzo di SOL-LED+.

Prima di contattare l'assistenza tecnica eseguire sempre le verifiche indicate.

Il display non si accende​

Possibili cause​

  • alimentazione assente;
  • polarità invertita;
  • cablaggio errato;
  • alimentatore guasto.

Verifiche​

  1. Controllare la tensione di alimentazione.
  2. Verificare la polarità.
  3. Controllare i morsetti.
  4. Verificare il corretto funzionamento dell'alimentatore.

Il display si accende ma le luci rimangono spente​

Possibili cause​

  • programma non attivo;
  • orario errato;
  • uscita non configurata;
  • cablaggio errato.

Verifiche​

  1. Controllare data e ora.
  2. Verificare il programma selezionato.
  3. Verificare la stanza attiva.
  4. Controllare il collegamento dei LED.

Le luci rimangono sempre accese​

Possibili cause​

  • configurazione errata;
  • programma non corretto;
  • luce notturna attiva;
  • impostazioni personalizzate errate.

Verifiche​

  1. Verificare il programma selezionato.
  2. Controllare la luce notturna.
  3. Controllare gli orari di alba e tramonto.
  4. Verificare le impostazioni personalizzate.

Alba e tramonto non funzionano correttamente​

Possibili cause​

  • durata alba errata;
  • durata tramonto errata;
  • orario non corretto.

Verifiche​

  1. Controllare Durata Alba.
  2. Controllare Durata Tramonto.
  3. Verificare data e ora.

Il relè non commuta​

Possibili cause​

  • relè disabilitato;
  • soglia PWM errata;
  • cablaggio non corretto.

Verifiche​

  1. Verificare l'abilitazione del relè.
  2. Verificare la soglia PWM.
  3. Controllare il collegamento del carico.

La luce notturna non si attiva​

Possibili cause​

  • funzione disabilitata;
  • livello impostato a zero;
  • orario errato.

Verifiche​

  1. Verificare la configurazione della luce notturna.
  2. Controllare il livello impostato.
  3. Verificare data e ora.

AstroGPS genera orari errati​

Possibili cause​

  • coordinate errate;
  • UTC errato;
  • data errata.

Verifiche​

  1. Controllare latitudine.
  2. Controllare longitudine.
  3. Verificare UTC.
  4. Verificare data e ora.

I pulsanti non rispondono​

Possibili cause​

  • pressione insufficiente;
  • blocco temporaneo del sistema.

Verifiche​

  1. Attendere alcuni secondi.
  2. Ripetere l'operazione.
  3. Riavviare il dispositivo.

Le impostazioni sembrano cambiare da sole​

Possibili cause​

  • modifica della stanza attiva;
  • modifica accidentale dei parametri.

Verifiche​

  1. Verificare la stanza selezionata.
  2. Verificare il programma utilizzato.
  3. Controllare le impostazioni personalizzate.

Le due uscite seguono lo stesso programma​

Possibili cause​

  • Uso stanze impostato su 1 stanza;
  • configurazione intenzionale per usare entrambe le uscite sullo stesso ambiente, ad esempio per distribuire la potenza su due gruppi LED.

Verifiche​

  1. Entrare nel menu Temp dispositivo.
  2. Premere MENU per raggiungere Uso stanze.
  3. Impostare 2 stanze se si desiderano uscite indipendenti.
  4. Confermare con ENTER.

Ripristino Configurazione​

Prima di effettuare un reset annotare:

  • programma utilizzato;
  • parametri personalizzati;
  • impostazioni AstroGPS;
  • configurazione relè;
  • configurazione luce notturna.

Prima di Contattare l'Assistenza​

Preparare le seguenti informazioni:

  • modello del dispositivo;
  • versione firmware;
  • descrizione dettagliata del problema;
  • fotografie dei collegamenti;
  • fotografie delle schermate interessate.

Assistenza Tecnica​

Per velocizzare la diagnosi indicare sempre:

  • versione firmware;
  • configurazione utilizzata;
  • programma selezionato;
  • eventuali modifiche effettuate prima della comparsa del problema.

Questo permette una identificazione più rapida delle cause.

Specifiche Tecniche​

Descrizione​

SOL-LED+ è un regolatore professionale di fotoperiodo progettato per il controllo automatico di sistemi di illuminazione LED alimentati in bassissima tensione continua.

Il dispositivo integra funzioni per:

  • alba e tramonto progressivi;
  • programmi annuali e programmi personalizzati;
  • programma Manuale;
  • AstroGPS Timer;
  • luce notturna;
  • ispezione notturna;
  • risparmio energetico;
  • gestione relè ausiliari;
  • uso a 1 stanza o 2 stanze.

Dati Generali​

VoceValore
ModelloSOL-LED+
Tecnologiacontrollo digitale mediante microcontrollore
Interfaccia utentedisplay con pulsanti MENU, OK, frecce e INSP.
Lingue disponibili12 lingue

Alimentazione​

VoceValore
Tensione nominale12-24 V DC stabilizzata
Tipo alimentazioneSELV, bassissima tensione di sicurezza
Collegamento diretto alla retenon previsto
Ambiente di installazioneinterno, protetto da acqua e condensa
Grado di protezione storicoIP20
Temperatura di funzionamento0 °C - +40 °C

L'alimentazione deve essere fornita tramite alimentatore stabilizzato, batteria o accumulatore compatibile con i limiti elettrici del prodotto.

Uscite LED​

Il dispositivo gestisce due stanze/uscite indipendenti. Ogni stanza può essere collegata secondo il tipo di barra utilizzato.

UscitaUsoCorrente massima
OUT-SG-1 / OUT-SG-2barre SeasonGenerator PRO2,5 A per uscita
OUT-1 / OUT-2barre LED commerciali a 2 fili 12-24V DC2,5 A per uscita

Regolazione luce principale: PWM, 0 % - 100 %, limitata dal parametro Intensità'.

Limite Intensità':

  • minimo 10 %;
  • massimo 100 %;
  • valore predefinito 80 %.

In modalità Stagionale sono presenti Min stagione e Max stagione; il minimo non può superare il massimo.

Uscite SeasonGenerator PRO​

MorsettoFunzioneLimite
+positivo alimentazione barra LED2,5 A max
Bcanale LED blu / luce notturna100 mA max
Criferimento PWM alba/giorno/tramonto10 mA max
-negativo comune2,5 A max

Uscite a 2 Fili​

MorsettoFunzioneLimite
+positivo alimentazione barra LED2,5 A max
-negativo comune2,5 A max

Non collegare driver LED esterni, alimentatori LED, lampade a 230V o carichi induttivi.

Morsetti Ausiliari​

MorsettoUso
OPT-OUT - N.I.comando esterno ispezione notturna, tramite pulsante tra N.I. e GND
OPT-OUT - S1ingresso sensore luminosità stanza 1, collegato tra S1 e GND
OPT-OUT - S2ingresso sensore luminosità stanza 2, collegato tra S2 e GND
OPT-OUT - GNDcomune per pulsante N.I. e sensori luminosità
K-1alimentazione bobina relè stanza 1, 100 mA max
K-2alimentazione bobina relè stanza 2, 100 mA max

Le uscite K-1 e K-2 erogano la stessa tensione con cui è alimentato il dispositivo. Usare bobine relè 12 V DC se SOL-LED+ è alimentato a 12 V DC, oppure bobine relè 24 V DC se SOL-LED+ è alimentato a 24 V DC.

I morsetti K-1 e K-2 non devono essere usati per alimentare direttamente rete elettrica, lampade o carichi finali.

Parametri Principali​

ParametroLimite / valore
Intensità'Fissa / Stagionale
Min stagione10 % - 100 %, non superiore a Max stagione
Max stagione10 % - 100 %, default 80 %
Durata alba1 - 100 minuti
Durata tramonto1 - 100 minuti
Luce Notturna0 % (OFF) - 50 %
PWM rele ON0 % - 100 %
Ingresso ispez.1 - 100 minuti
Uscita ispezione1 - 100 minuti
Soglia sensore0 % (OFF) - 100 %
Sensibilita'0 % (OFF) - 20 %
Uso stanze1 stanza / 2 stanze, default 2 stanze

Protezioni​

Il fusibile è interno al dispositivo e non è sostituibile dall'utente. In caso di mancata accensione o sospetto intervento del fusibile, non aprire il prodotto e contattare assistenza o rivenditore autorizzato.

Memoria e Orologio​

Le impostazioni vengono memorizzate in memoria non volatile e vengono conservate anche in assenza di alimentazione.

La centralina usa un unico orologio per entrambe le stanze. La stanza 2 condivide lo stesso riferimento temporale della stanza 1.

Contenuto Soggetto a Modifiche​

SeasonGenerator si riserva il diritto di modificare senza preavviso hardware, software interno, caratteristiche tecniche e documentazione.

Conformità, Sicurezza e Informazioni Normative​

Destinazione d'Uso​

SOL-LED+ è un regolatore professionale di fotoperiodo progettato per il controllo di sistemi di illuminazione LED alimentati in bassissima tensione continua.

Il dispositivo è destinato esclusivamente agli utilizzi descritti nel presente manuale.

Qualsiasi utilizzo differente da quanto previsto è considerato uso improprio.

Alimentazione​

SOL-LED+ è progettato per funzionare esclusivamente con tensione continua stabilizzata compresa tra 12V DC e 24V DC.

L'alimentazione può essere fornita mediante:

  • batterie;
  • accumulatori;
  • alimentatori esterni conformi alle normative applicabili.

Requisiti dell'Alimentatore​

L'alimentatore utilizzato deve essere:

  • conforme ai requisiti SELV;
  • dotato di isolamento dalla rete elettrica;
  • correttamente dimensionato;
  • conforme alle normative EMC applicabili;
  • conforme alle normative di sicurezza applicabili;
  • marcato CE ove richiesto.

L'alimentatore costituisce parte integrante dell'impianto realizzato dall'utilizzatore.

Compatibilità Elettromagnetica​

SOL-LED+ è un dispositivo alimentato esclusivamente in bassissima tensione continua e non prevede alcun collegamento diretto alla rete elettrica.

Quando il dispositivo viene utilizzato con alimentatori collegati alla rete elettrica, le caratteristiche EMC dell'impianto finale dipendono anche da:

  • alimentatore utilizzato;
  • cablaggi;
  • lunghezza dei collegamenti;
  • apparecchiature collegate;
  • ambiente di installazione.

È responsabilità dell'installatore verificare la conformità dell'impianto finale alle normative applicabili.

Installazione​

L'installazione deve essere eseguita nel rispetto delle normative applicabili nel Paese di utilizzo.

Il dispositivo deve essere installato in ambiente protetto da:

  • acqua;
  • umidità eccessiva;
  • condensa;
  • agenti corrosivi;
  • polveri conduttive.

Compatibilità dei Carichi​

Prima dell'installazione verificare:

  • tensione corretta;
  • corrente assorbita;
  • compatibilità elettrica dei dispositivi collegati;
  • corretta sezione dei cablaggi.

L'utilizzo di apparecchiature incompatibili può causare malfunzionamenti o danni permanenti.

Modifiche Non Autorizzate​

Non è consentito:

  • modificare il dispositivo;
  • alterare il software interno del dispositivo;
  • sostituire componenti elettronici;
  • effettuare riparazioni non autorizzate.

Qualsiasi modifica non autorizzata può compromettere la sicurezza e la conformità del prodotto.

Limitazione di Responsabilità​

Nella misura massima consentita dalla normativa applicabile, il costruttore non potrà essere ritenuto responsabile per danni diretti o indiretti derivanti da:

  • installazioni non conformi;
  • utilizzo improprio;
  • errori di cablaggio;
  • utilizzo di alimentatori non conformi;
  • utilizzo oltre i limiti dichiarati;
  • modifiche non autorizzate;
  • eventi esterni quali sovratensioni, scariche atmosferiche o guasti dell'impianto.

L'installatore e l'utilizzatore finale rimangono responsabili della corretta integrazione del dispositivo all'interno dell'impianto finale.

Direttive Applicabili​

In funzione della configurazione finale del prodotto e dell'impianto di installazione possono risultare applicabili:

  • EMC 2014/30/UE
  • RoHS 2011/65/UE
  • RAEE 2012/19/UE

Smaltimento RAEE​

Simbolo RAEE bidone barrato
Raccolta separata RAEE

Il simbolo del bidone barrato indica che il prodotto non deve essere smaltito come rifiuto indifferenziato.

Al termine della vita utile il prodotto non deve essere smaltito con i rifiuti domestici.

Il dispositivo deve essere conferito presso centri di raccolta autorizzati o tramite i canali previsti dalla normativa RAEE applicabile nel Paese di utilizzo.

Lo smaltimento corretto contribuisce al recupero dei materiali e alla riduzione dell'impatto ambientale.

Dati Aziendali​

VoceDato
Titolare / marchioPagliarin Nicola / Season Generator
SedeVia Colombara n. 23, 36024 Nanto (VI), Italia
P. IVAIT03506940240
Telefono+39 389 623 8692
Emailinfo@seasongenerator.it
Sito webhttps://www.seasongenerator.it

Dichiarazione del Costruttore​

SOL-LED+ è stato progettato per operare esclusivamente in bassissima tensione continua (12V DC ÷ 24V DC).

L'utilizzatore dichiara di aver letto e compreso le istruzioni riportate nel presente manuale prima dell'installazione e dell'utilizzo del dispositivo.

Informazioni Aggiornate​

Per informazioni aggiornate, nuove versioni e documentazione tecnica consultare il sito ufficiale SeasonGenerator.

Garanzia​

Garanzia Limitata​

SOL-LED+ è coperto dalla garanzia legale prevista dalla normativa applicabile nel Paese di acquisto.

La garanzia copre esclusivamente difetti di fabbricazione e difetti dei materiali riscontrati durante il normale utilizzo del prodotto.

Validità della Garanzia​

La garanzia è valida esclusivamente per prodotti:

  • utilizzati secondo le istruzioni del presente manuale;
  • installati correttamente;
  • utilizzati entro i limiti tecnici dichiarati.

Esclusioni​

La garanzia non copre danni derivanti da:

  • errata installazione;
  • errori di cablaggio;
  • inversione di polarità;
  • sovratensioni;
  • utilizzo di alimentatori non conformi;
  • modifiche hardware non autorizzate;
  • modifiche non autorizzate al software interno del dispositivo;
  • utilizzo improprio del prodotto;
  • eventi atmosferici;
  • scariche elettriche;
  • danni accidentali.

Apertura del Dispositivo​

L'apertura del dispositivo o la modifica delle sue parti interne può comportare la decadenza della garanzia.

Assistenza Tecnica​

Prima di richiedere assistenza si consiglia di consultare:

  • FAQ;
  • Troubleshooting;
  • documentazione aggiornata.

Richiesta di Assistenza​

Per una gestione più rapida della richiesta preparare:

  • modello del dispositivo;
  • versione firmware;
  • descrizione dettagliata del problema;
  • fotografie dei collegamenti;
  • fotografie del display.

Limitazione della Garanzia​

La garanzia copre esclusivamente il prodotto SOL-LED+.

Sono esclusi eventuali danni indiretti a:

  • impianti;
  • apparecchiature collegate;
  • sistemi di illuminazione;
  • accessori esterni.

Aggiornamenti​

Le condizioni di garanzia possono essere aggiornate nelle revisioni successive della documentazione ufficiale.

Per informazioni aggiornate consultare il sito ufficiale SeasonGenerator.

Uso Stanze​

Introduzione​

Nel menu del dispositivo è presente la voce:

  • Uso stanze

La funzione permette di scegliere se utilizzare SOL-LED+ come regolatore per due ambienti indipendenti oppure come regolatore per un solo ambiente con due uscite sincronizzate.

Percorso menu reale​

Percorso:

MENU -> Temp dispositivo -> MENU -> Uso stanze

Nel ciclo menu reale, Uso stanze viene dopo Temp dispositivo e prima del ritorno alla pagina principale.

Valori disponibili​

Valore displayFunzionamento
1 stanzala stanza 2 copia la stanza 1
2 stanzele due stanze lavorano in modo indipendente

Valore predefinito:

  • 2 stanze

Modalità 2 stanze​

In modalità 2 stanze, ogni uscita può avere impostazioni separate:

  • programma;
  • durata alba;
  • durata tramonto;
  • Intensità';
  • relè;
  • luce notturna;
  • risparmio energetico;
  • coordinate AstroGPS;
  • parametri Personale e Personale2.

Il tasto di cambio stanza seleziona quale stanza viene visualizzata e modificata.

Modalità 1 stanza​

In modalità 1 stanza, la stanza operativa è la stanza 1.

La stanza 2 copia dalla stanza 1:

  • luce principale;
  • luce notturna;
  • rampa di ispezione;
  • stato relè;
  • blocchi di sicurezza legati alla temperatura.

Il cambio stanza viene bloccato sulla stanza 1 e i LED di segnalazione stanza indicano l'uso combinato delle uscite.

Quando usarla​

Usare 1 stanza quando:

  • due gruppi LED illuminano lo stesso ambiente;
  • per questioni di potenza si vogliono usare entrambe le uscite del programmatore;
  • si vuole la stessa alba e lo stesso tramonto su entrambe le uscite;
  • non serve una programmazione separata.

Usare 2 stanze quando:

  • i due ambienti devono avere orari diversi;
  • una stanza usa AstroGPS Timer e l'altra un programma differente;
  • relè, risparmio energetico o luce notturna devono essere separati.

Conferma e salvataggio​

Con UP o DOWN si cambia valore.

Con ENTER la centralina:

  1. salva il parametro;
  2. reinizializza la stanza attiva;
  3. reinizializza le rampe luce;
  4. torna alla pagina principale.

Con MENU si esce senza confermare e si torna alla pagina principale.

Confronto tra SOL-LED Plus, SOL-LED e SOL-7000​

I tre programmatori Season Generator gestiscono il fotoperiodo con alba e tramonto graduali, ma sono progettati per impianti di illuminazione differenti.

  • SOL-LED Plus controlla direttamente barrette LED in bassa tensione e aggiunge sensori di luminosità e uscite per comandare relè esterni.
  • SOL-LED controlla direttamente le stesse tipologie di barrette LED in bassa tensione, con una dotazione più essenziale.
  • SOL-7000 controlla lampade dimmerabili e un'uscita ON/OFF per neon o illuminazione generale alimentata dalla rete.

Tabella di confronto​

FunzioneSOL-LED PlusSOL-LEDSOL-7000
Alimentazione centralina12-24 V DC stabilizzata12-24 V DC stabilizzatarete 230 V AC
Illuminazione principalebarrette SG PRO a 4 fili o LED commerciali a 2 filibarrette SG PRO a 4 fili o LED commerciali a 2 fililampada dimmerabile compatibile
Uscite luce indipendenti2 stanze, oppure 1 stanza con due gruppi sincronizzati2 stanze, oppure 1 stanza con due gruppi sincronizzati1 impianto luce
Carico delle uscite LEDmassimo 2,5 A per uscitamassimo 2,5 A per uscitaattenersi all'etichetta e alla scheda tecnica della centralina
Luce notturnasì, tramite barrette SG PROsì, tramite barrette SG PROsì, sull'uscita dimmerabile quando prevista dalla configurazione
Ispezione notturnasì, dal pannello o con pulsante remotosì, dal pannello; comando remoto quando previstosì, dal pannello; comando remoto opzionale quando previsto
Intensità luminosa stagionalesìsìsì, sull'uscita dimmerabile nelle modalità previste
Risparmio energetico a orariosìsìsì
Risparmio con sensore di luminositàsì, sensori esterni separati per stanzanosensore integrato o fotocellula esterna opzionale, secondo versione
Uscite per bobine relèK-1 e K-2, 12/24 V DC, massimo 100 mAnono: usa un'uscita ON/OFF integrata
Accensione neon o lampade della stanzatramite relè esterno comandato da K-1 o K-2non prevista direttamenteuscita Neon ON/OFF integrata
Solo LED dimmerabili per tutto il giornosì, con barrette in bassa tensionesì, con barrette in bassa tensionesì, modalità Solo lampada
Lampada e neon accesi insiemebarrette LED + illuminazione generale tramite relè esternonon prevista direttamentesì, modalità Lamp(ON)+Neon
Programmi personali e tabelle stagionalisìsìsì
AstroGPSsìsìsì

Quale modello scegliere​

SOL-LED Plus è indicato quando si vogliono controllare direttamente le barrette LED nelle gabbie e, nello stesso impianto, gestire anche sensori di luminosità o l'illuminazione generale della stanza mediante relè esterni.

SOL-LED è indicato quando l'impianto utilizza barrette LED in bassa tensione e non richiede sensori di luminosità o uscite dedicate per relè esterni.

SOL-7000 è indicato quando l'impianto utilizza lampade dimmerabili e neon o altri carichi ON/OFF collegati alle uscite di rete della centralina.

Per i collegamenti e i limiti elettrici consultare sempre il manuale del modello posseduto:

Le caratteristiche possono dipendere dalla versione hardware e firmware installata. In caso di differenze, fanno fede l'etichetta del prodotto, la scheda tecnica e il manuale specifico della centralina.
