Introduzione

SOL-LED+ nasce soprattutto per controllare le barrette LED installate vicino alle gabbie. Queste barrette permettono di realizzare alba, luce diurna, tramonto e luce notturna in modo graduale e localizzato.

In alcuni ambienti, però, le barrette vicine alle gabbie non sono sufficienti per illuminare completamente la stanza. Può quindi essere utile accendere anche uno o più neon, plafoniere o altre lampade destinate all'illuminazione generale del locale.

Le uscite K-1 e K-2 permettono di ottenere questo risultato tramite un relè esterno:

  • K-1 segue la luce principale della stanza 1;
  • K-2 segue la luce principale della stanza 2;
  • ciascuna uscita alimenta soltanto la bobina in bassa tensione del proprio relè;
  • i contatti di potenza del relè accendono e spengono il neon o le lampade della stanza.

In questo modo SOL-LED+ continua a regolare le barrette LED per le transizioni graduali e, quando la luce ha raggiunto il livello stabilito, può accendere automaticamente anche l'illuminazione generale.

Sul display la gestione relè è visualizzata con le schermate:

  • Rele stanza
  • PWM rele ON

Il relè è gestito separatamente per ciascuna stanza.


Percorso menu reale

Percorso:

MENU -> Rele stanza

Nel ciclo menu reale, Rele stanza viene dopo Intensità' e prima di Risparmio Energetico.

Schermate visualizzate:

  1. Rele stanza
  2. PWM rele ON

Rele stanza

Abilita o disabilita il relè della stanza attiva.

Valori display reali:

  • SI
  • NO

Comandi reali:

  • UP imposta SI;
  • DOWN imposta NO;
  • ENTER conferma.

Se Rele stanza è NO, il relè rimane spento.

Se Rele stanza è SI, il display passa alla schermata PWM rele ON.


PWM rele ON

Imposta la soglia percentuale del PWM luce principale alla quale il relè deve attivarsi.

Limiti reali:

  • minimo: 0 %
  • massimo: 100 %

Valore predefinito:

  • 80 %

Comandi reali:

  • UP incrementa il valore;
  • DOWN decrementa il valore;
  • ENTER salva e torna alla pagina principale.

Comportamento reale del relè

Il relè non usa una fascia oraria dedicata.

La centralina calcola il PWM della luce principale della stanza e poi:

  • se Rele stanza è NO, forza il relè spento;
  • se è presente un allarme termico ALLARME_NTC, forza il relè spento;
  • se Rele stanza è SI e il PWM percentuale è maggiore o uguale a PWM rele ON, accende il relè;
  • se il PWM percentuale è inferiore a PWM rele ON, spegne il relè.

Il firmware usa una sola soglia configurabile: il relè si accende al raggiungimento di PWM rele ON e si spegne quando il valore scende al di sotto della stessa soglia. Non è presente una seconda soglia di spegnimento.

La soglia viene confrontata con il PWM della luce principale, non con la Luce Notturna.

In modalità Uso stanze -> 1 stanza, il relè della stanza 2 segue lo stato calcolato per la stanza 1.

Esempio pratico con soglia all'80%

Supponiamo di impostare PWM rele ON a 80 %.

  1. All'inizio dell'alba le barrette LED si accendono a bassa intensità e aumentano gradualmente.
  2. Finché la luce principale rimane sotto l'80 %, il relè resta aperto e il neon rimane spento.
  3. Quando la rampa raggiunge l'80 %, SOL-LED+ alimenta la bobina del relè.
  4. Il relè chiude i contatti di potenza e accende il neon o le lampade che illuminano la stanza.
  5. Durante il tramonto avviene il processo inverso: quando la luce scende sotto l'80 %, la bobina viene disalimentata, i contatti si aprono e l'illuminazione generale si spegne.

Le barrette LED possono così proseguire da sole la parte finale del tramonto, evitando lo spegnimento improvviso di tutta la luce del locale.


Collegamento bobina relè

Le uscite K-1 e K-2 non sono contatti di potenza. Sono uscite in bassa tensione continua per alimentare la bobina di un relè esterno, con una corrente massima di 100 mA per uscita.

La tensione disponibile è la stessa dell'alimentazione del dispositivo:

  • alimentazione SOL-LED+ a 12 V DC: usare una bobina relè 12 V DC;
  • alimentazione SOL-LED+ a 24 V DC: usare una bobina relè 24 V DC.

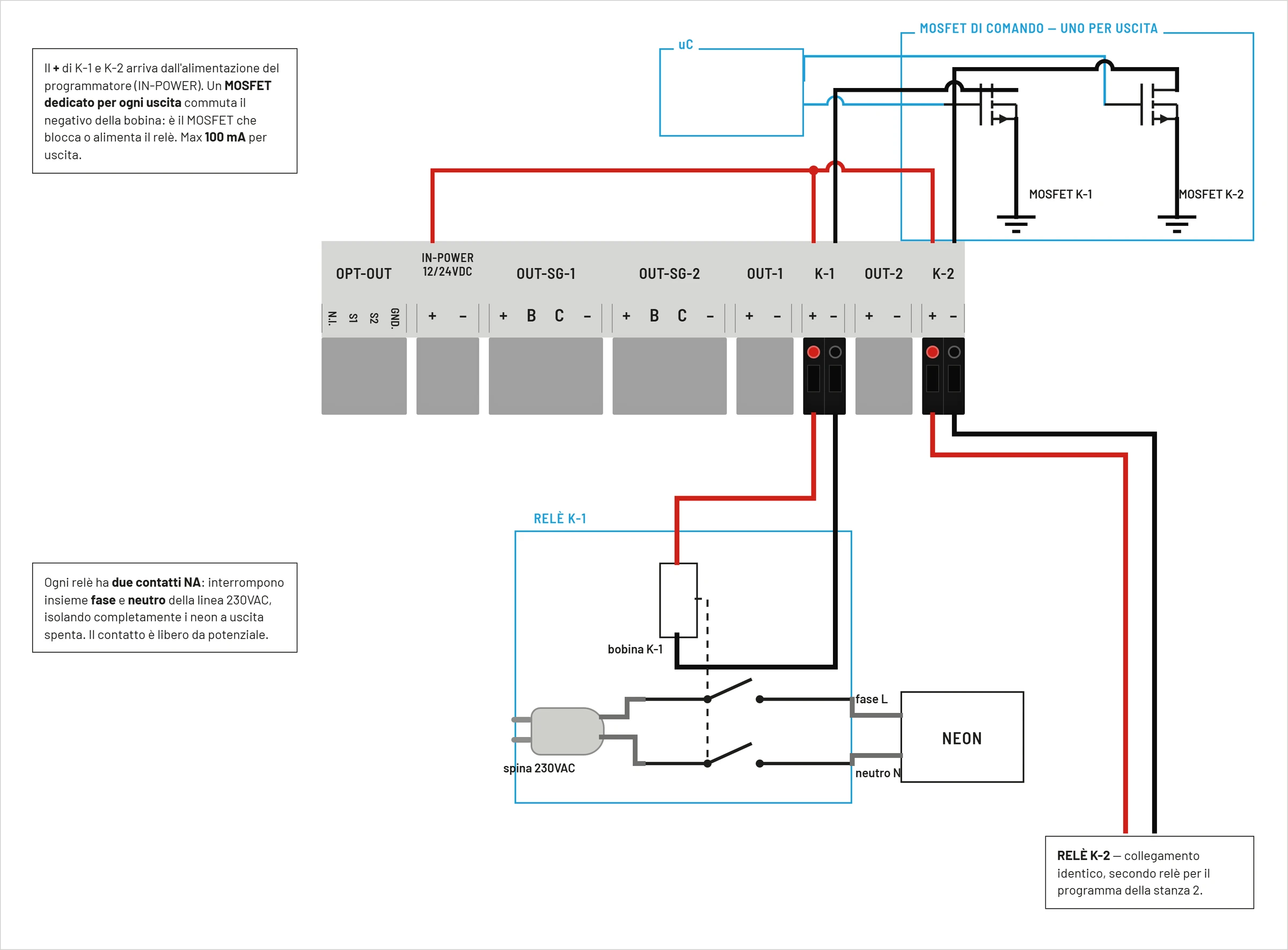

Schema di comando delle bobine relè K-1 e K-2 del SOL-LED Plus

Il relè ha due parti elettricamente separate:

  • lato comando: la bobina a 12 V DC o 24 V DC, collegata a K-1 oppure K-2;
  • lato potenza: i contatti che collegano e scollegano l'alimentazione del neon, della plafoniera o delle lampade.

Lo schema mostra un esempio con relè bipolare esterno. Sul lato di potenza, un cavo con spina porta l'alimentazione dalla presa di rete ai contatti del relè; un secondo cavo esce dai contatti e raggiunge il neon o le lampade della stanza. Quando la bobina viene alimentata, i contatti normalmente aperti si chiudono e il carico si accende.

Il relè scelto deve avere:

  • bobina con la stessa tensione di alimentazione di SOL-LED+;
  • assorbimento della bobina non superiore a 100 mA;
  • contatti dimensionati per tensione, corrente e tipo di carico collegato;
  • isolamento idoneo tra bobina in bassa tensione e contatti di rete.

Il carico finale deve essere collegato sui contatti del relè esterno, non direttamente su K-1 o K-2. I collegamenti alla rete elettrica devono essere eseguiti da personale qualificato.

Separare bassa tensione e rete elettrica

Non collegare mai la rete 230 V AC ai morsetti K-1 o K-2. Questi morsetti alimentano esclusivamente la bobina in bassa tensione del relè. Spina, cavo di rete, contatti di potenza e collegamento al neon devono essere realizzati e protetti secondo le norme dell'impianto elettrico.


Effetto durante alba e tramonto

Durante la rampa di alba, il PWM aumenta progressivamente. Il relè si attiva quando la rampa raggiunge la soglia PWM rele ON.

Durante la rampa di tramonto, il PWM diminuisce progressivamente. Il relè si disattiva quando la rampa scende sotto la soglia PWM rele ON.


Compatibilità con i programmi

Il comportamento del relè dipende dal PWM generato dal programma attivo.

È quindi applicabile con:

  • Manuale
  • Personale
  • Personale2
  • AstroGPS Timer
  • tabelle interne come Standard, Bottaccio, Sassello, Allodola, Cesena, Allevamento, Fringillidi, Canarini, Crest Agi
