توصيل احترافي بأربعة أسلاك

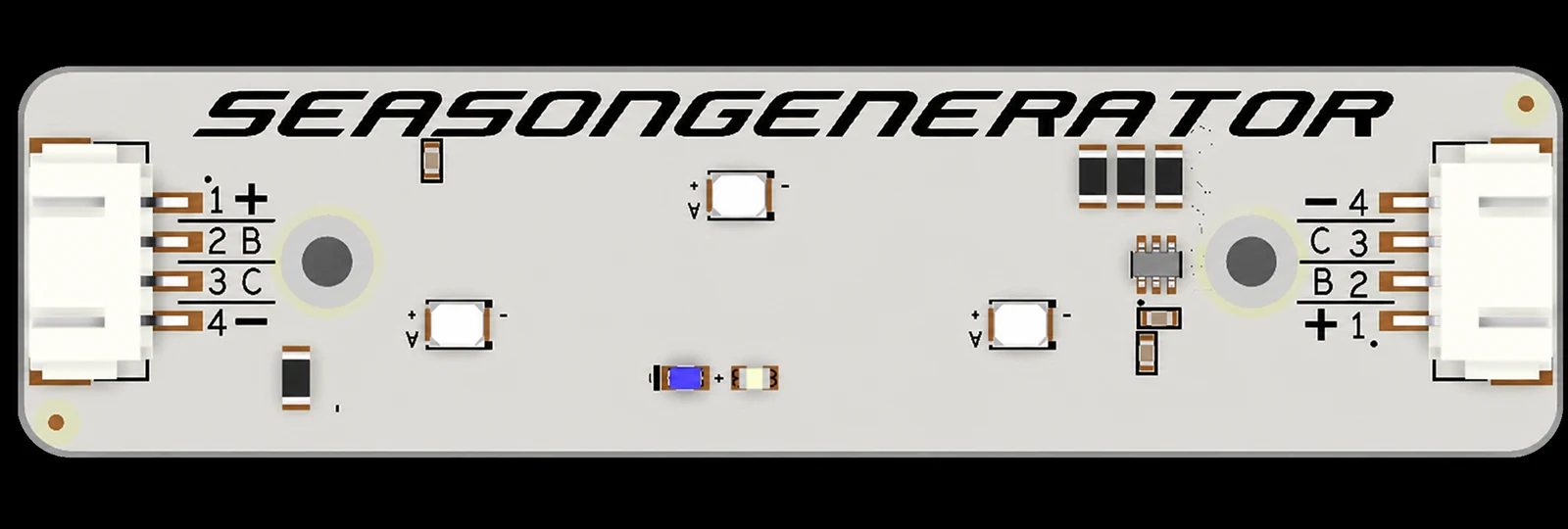

يستقبل شريط PRO الطاقة وإشارات التحكم عبر أربعة موصلات. يجب أن تتطابق الأسلاك مع ترتيب الموصلات وألوان الأسلاك.

بولو	اللون	الوظيفة
+	أحمر	موجب الطاقة
B	أزرق	قناة LED زرقاء / ضوء ليلي
C	أبيض	تحكم PWM للقناة الرئيسية
-	أسود	سالب مشترك

المدخل والمخرج

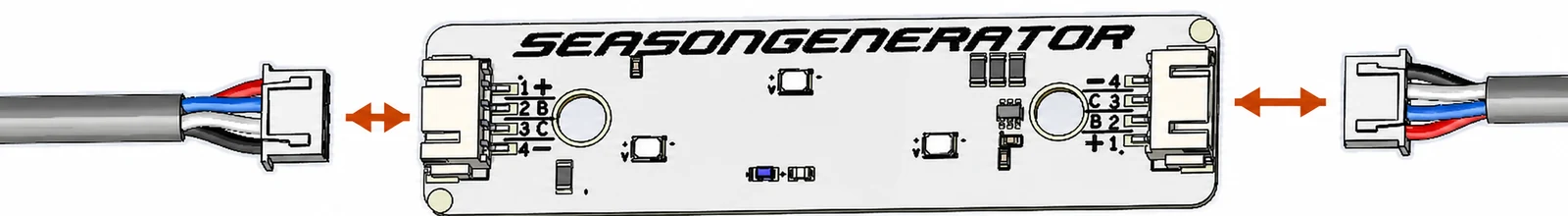

يدخل الكابل من وحدة التحكم إلى موصل IN في القضيب الأول. أما الكابل المتجه إلى القضيب التالي فيمتد من موصل OUT. تركيب السلسلة سهل، ولكن جميع القضبان تبقى متوازية كهربائياً على نفس القناة.

القواعد الأساسية

• احرص دائمًا على فصل التيار الكهربائي؛

• أدخل كل موصل بالكامل دون إجباره؛

• لا تقلب الموصل أو تُبدّل الأسلاك الأربعة؛

• التزم بحدود خرج وحدة التحكم والحدود الموضحة على ملصق الشريط؛

• لا توصل أشرطة PRO مباشرةً بمصدر الطاقة الرئيسي.
